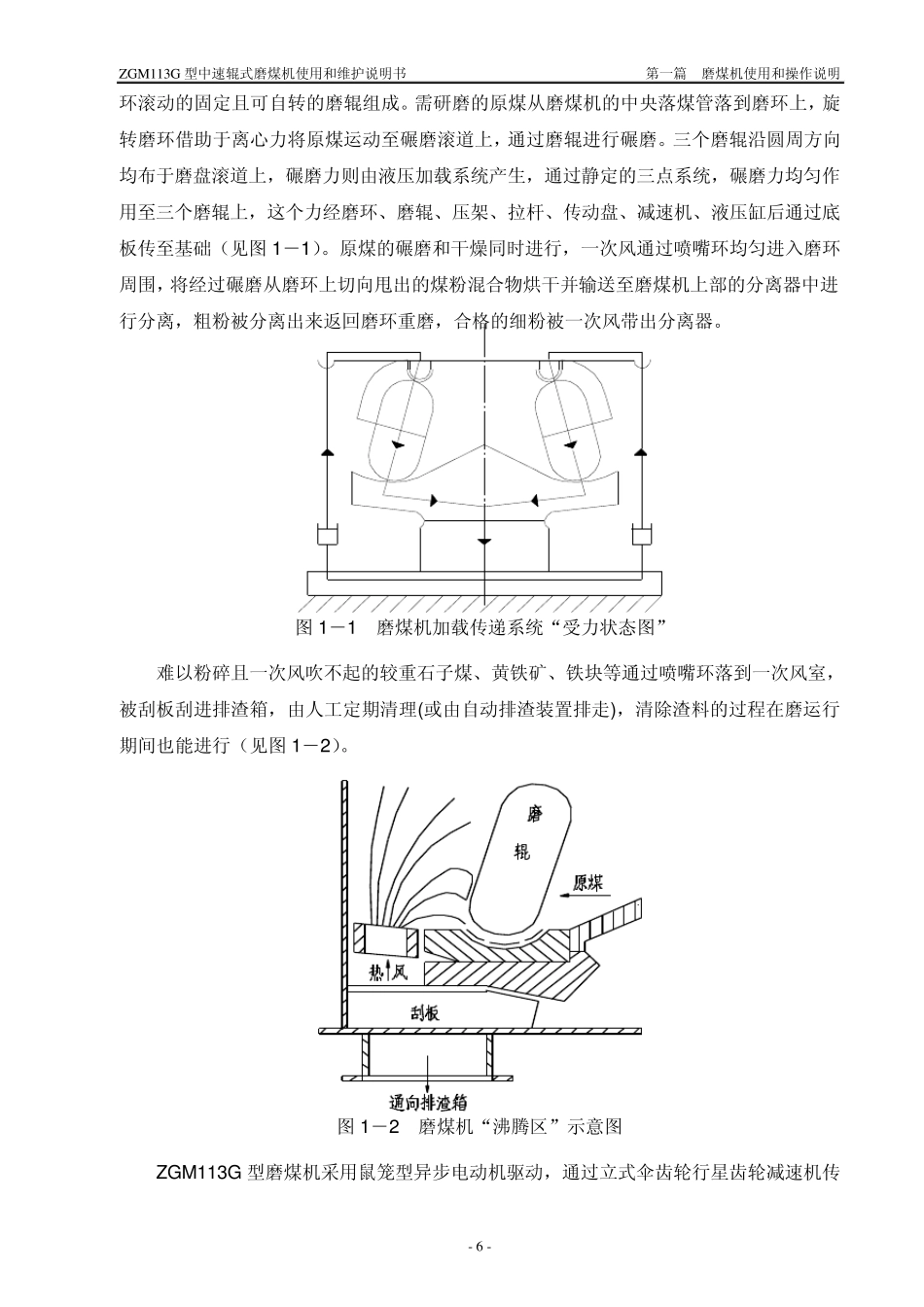

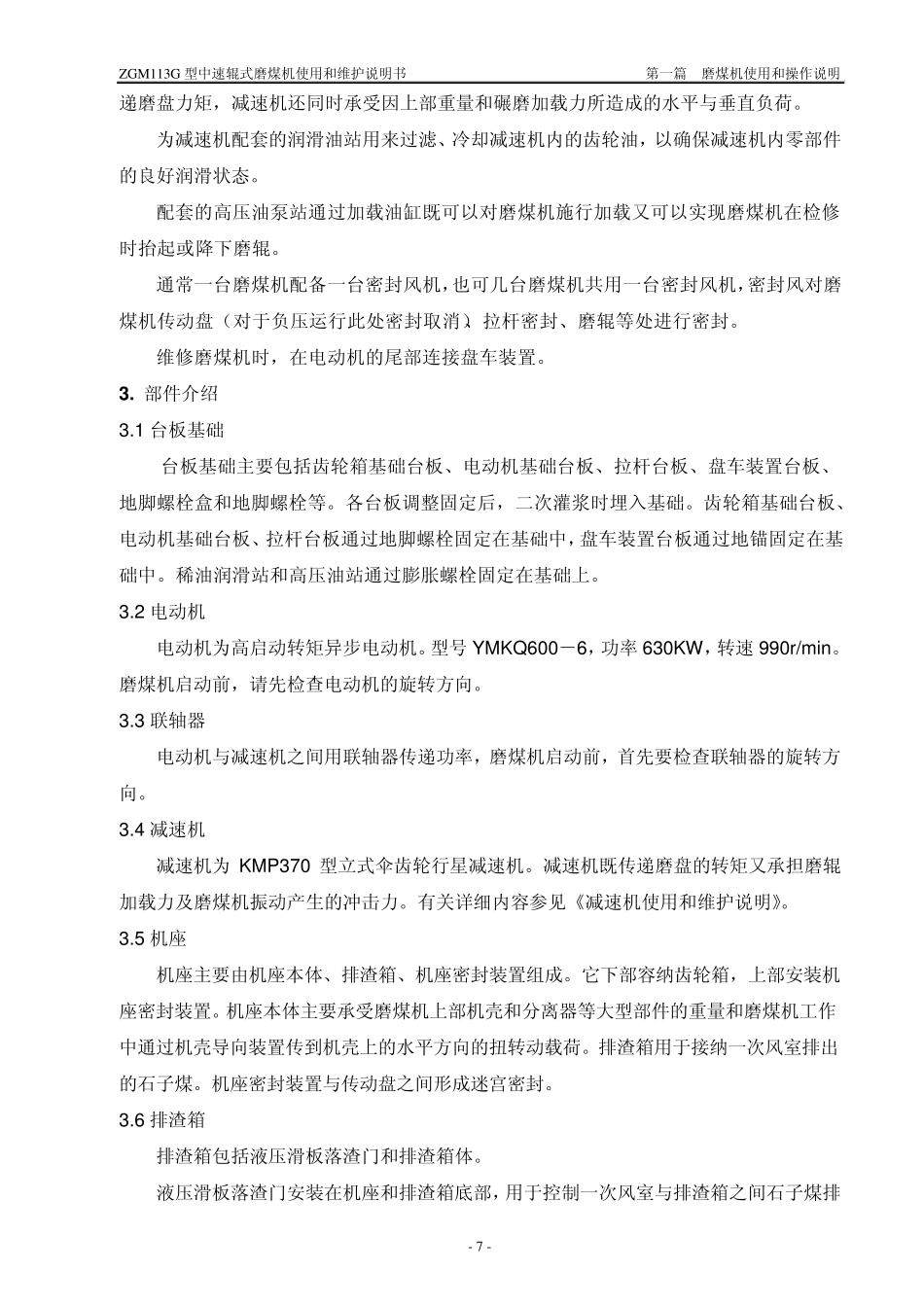

ZGM113G 型中速辊式磨煤机使用和维护说明书 第一篇 磨煤机使用和操作说明 - - 5 1 . 代号和技术数据 1.1 代号 Z G M 113 N 分K、N、G 三个型号，K 为小型，N 为中型，G 为大型。 磨环滚道公称半径（cm） 磨煤机 辊式 中速 1.2 技术数据 1.2.1 煤种范围 煤种 烟煤，部分贫煤和部分褐煤 发热量 16～31MJ/kg 表面水分 ＜18% 可磨性系数 HGI=40～80(哈氏) 可燃质挥发份 16～40% 原煤颗粒 0～40mm 煤粉细度 R90=10～40% 1.2.2 磨煤机技术数据 标准研磨出力 87.7 （当R90=16%， HGI=80， WY=4%） 额定功率 570 kW 电动机额定功率 630 kW 电动机电压 6000 V 电动机转速 990 r/min 电动机旋转方向 逆时针 （正对电机输出轴） 磨煤机磨盘转速 24.2 r/min 磨煤机旋转方向 顺时针 （俯视） 通风阻力 ≤6540 Pa 入磨一次风量 28.02 kg/s 磨煤机磨煤电耗量 6～10 kW²h/t （100%磨煤机出力） 2 . 工作原理 ZGM113G 磨煤机是一种中速辊盘式磨煤机，其碾磨部分是由转动的磨环和三个沿磨ZGM113G 型中速辊式磨煤机使用和维护说明书 第一篇 磨煤机使用和操作说明 - - 6 环滚动的固定且可自转的磨辊组成。需研磨的原煤从磨煤机的中央落煤管落到磨环上，旋转磨环借助于离心力将原煤运动至碾磨滚道上，通过磨辊进行碾磨。三个磨辊沿圆周方向均布于磨盘滚道上，碾磨力则由液压加载系统产生，通过静定的三点系统，碾磨力均匀作用至三个磨辊上，这个力经磨环、磨辊、压架、拉杆、传动盘、减速机、液压缸后通过底板传至基础（见图1―1）。原煤的碾磨和干燥同时进行，一次风通过喷嘴环均匀进入磨环周围，将经过碾磨从磨环上切向甩出的煤粉混合物烘干并输送至磨煤机上部的分离器中进行分离，粗粉被分离出来返回磨环重磨，合格的细粉被一次风带出分离器。 图1―1 磨煤机加载传递系统“受力状态图” 难以粉碎且一次风吹不起的较重石子煤、黄铁矿、铁块等通过喷嘴环落到一次风室，被刮板刮进排渣箱，由人工定期清理(或由自动排渣装置排走)，清除渣料的过程在磨运行期间也能进行（见图1―2）。 图1―2 磨煤机“沸腾区”示意图 ZGM113G 型磨煤机采用鼠笼型异步电动机驱动，通过立式伞齿轮行星齿轮减速机传ZGM113G 型中速辊式磨煤机使用和维护说明书 第一篇 磨煤机使用和操作说明 - - 7 递磨盘力矩，减速机还同时承受因上部重量和碾磨加载力所造成的水平与垂直负荷。 ...
