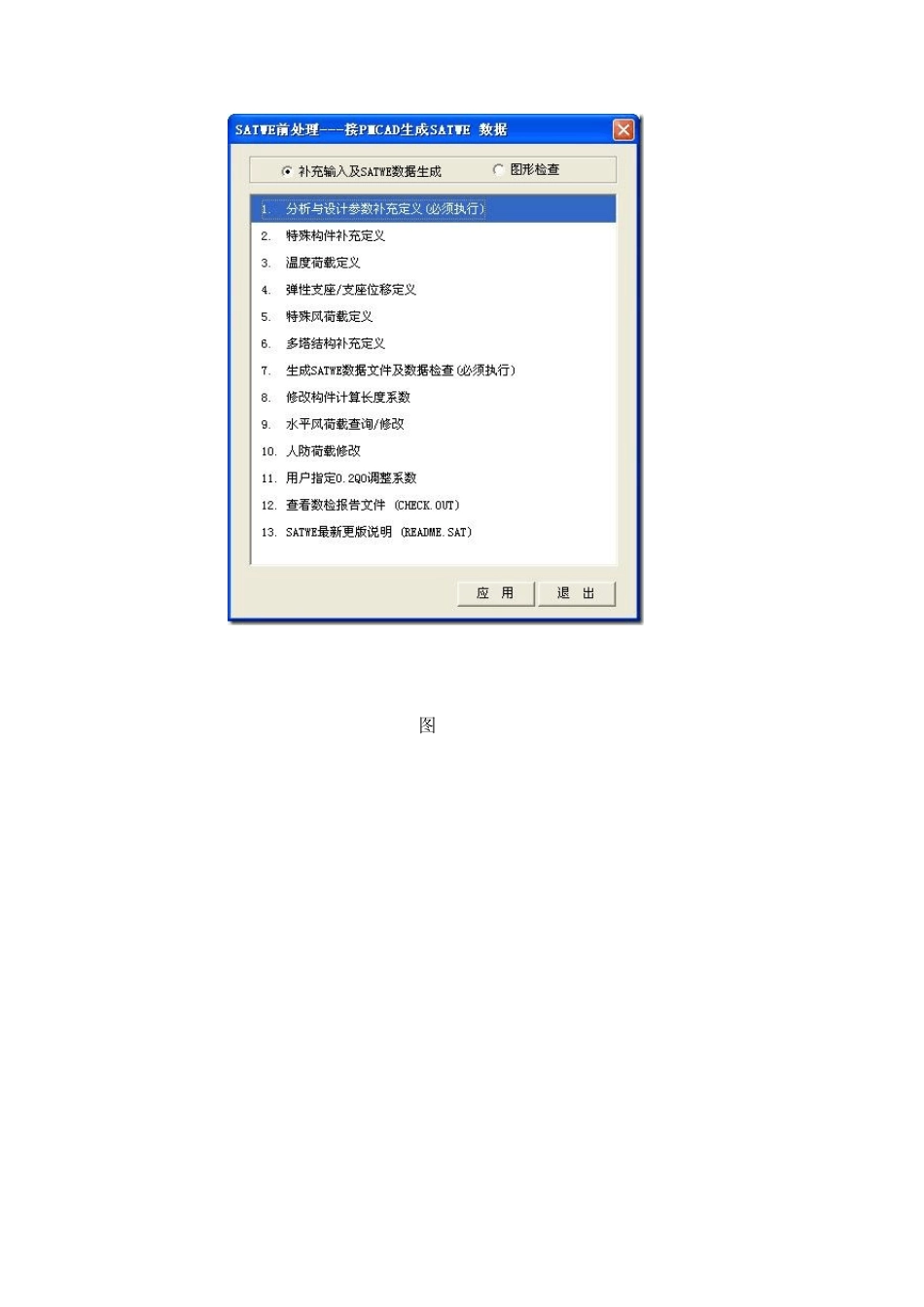

讨论]中震不屈服、中震弹性 satwe与手算对比 性能要求的提出 1.抗震审查要求(节选)： 底部加强部位剪力墙抗剪承载力按中震弹性设计、抗弯承载力按中震不屈服设计，轴压比大于 0.3的墙肢均设置约束边缘构件，剪力墙水平分布筋配筋率不应小于 0.3％? 。 2.中震计算 2.1中震弹性和中震不屈服的计算准则 2.1.1中震弹性设计 a.水平地震影响系数最大值 alpha_max按小震的约 2.85倍取值； b.内力调整系数取为 1(强柱弱梁,强剪弱弯等)； c.其余分项系数/组合系数均保留； d.抗震调整系数 Gama_RE取同小震，《高规》表 4.7.2； e.材料强度用设计值。 中震弹性设计取消内力调整的经验系数,保留了荷载分项系数,也就是保留了结构的安全度和可靠度,属正常设计。 2.1.2中震不屈服设计 a.水平地震影响系数最大值 alpha_max按小震的约 2.85倍取值； b. 内力调整系数取为 1(强柱弱梁,强剪弱弯等)； c. 荷载分项系数取 1 ，保留组合系数； d. 抗震调整系数 Gama_RE=1 ； e.材料强度用标准值。 中震不屈服设计已经去掉所有安全度,属于承载力极限状态设计。 2.1.3水平地震影响系数最大值的取值 见下表，7度地区水平地震影响系数最大值 小震alpha_max=0.08 中震alpha_max=0.23 2.2用SATWE进行中震计算 SATWE提供中震不屈服和中震弹性计算功能。 2.2.1中震弹性参数设置 在satwe菜单1，接PM生成SATWE数据，第一项参数定义，地震信息一栏中修改“地震影响系数”与“抗震等级”，如图 2.2.1.a，2.2.1b所示。 2.2.2中震不屈服参数设置 在satwe菜单1，接PM生成SATWE数据，第一项参数定义，地震信息一栏中修改“地震影响系数”与并勾选“按中震不屈服做结构设计”，如图2.2.1.c，2.2.1d所示。 图 2.2.1.a ? 图 2.1.1.b 图 2.2.1.c 图2.1.1.d 按图示方法设置后，SATWE可以自动按照中震弹性和中震不屈服的要求（2.1.1、2.1.2节）给出相应的计算结果。 2.3 SATWE中震计算存在问题 按照以上方法设置后，对公寓部分模型进行中震弹性和中震不屈服的整体计算，发现 SATWE计算结果存在问题。 2.3.1问题一：中震弹性和中震不屈服配筋计算结果不合理。 公寓模型使用 SATWE进行中震弹性计算的结果， 附录 A 底部加强部位中震弹性配筋计算结果 附录 B 底部加强部位中震不屈服配筋计算结果 附录 C 底部加强部位小震弹性配筋计算结果 我们注意到SATWE的计算结果里面中震不屈服的墙肢配筋普遍比中震弹性大，这与我...
