丰田卡罗拉发动机机械拆装步骤VIP免费

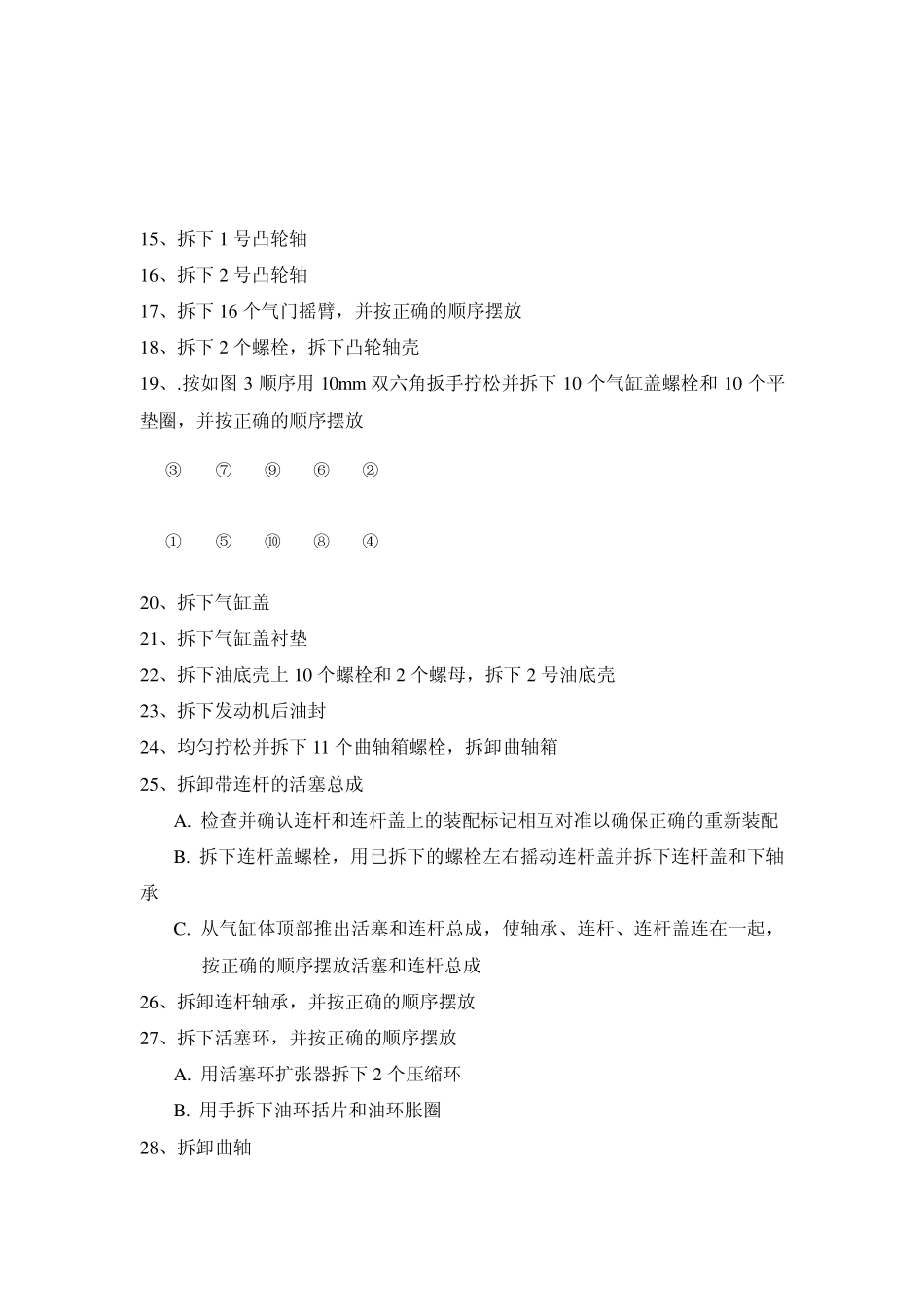

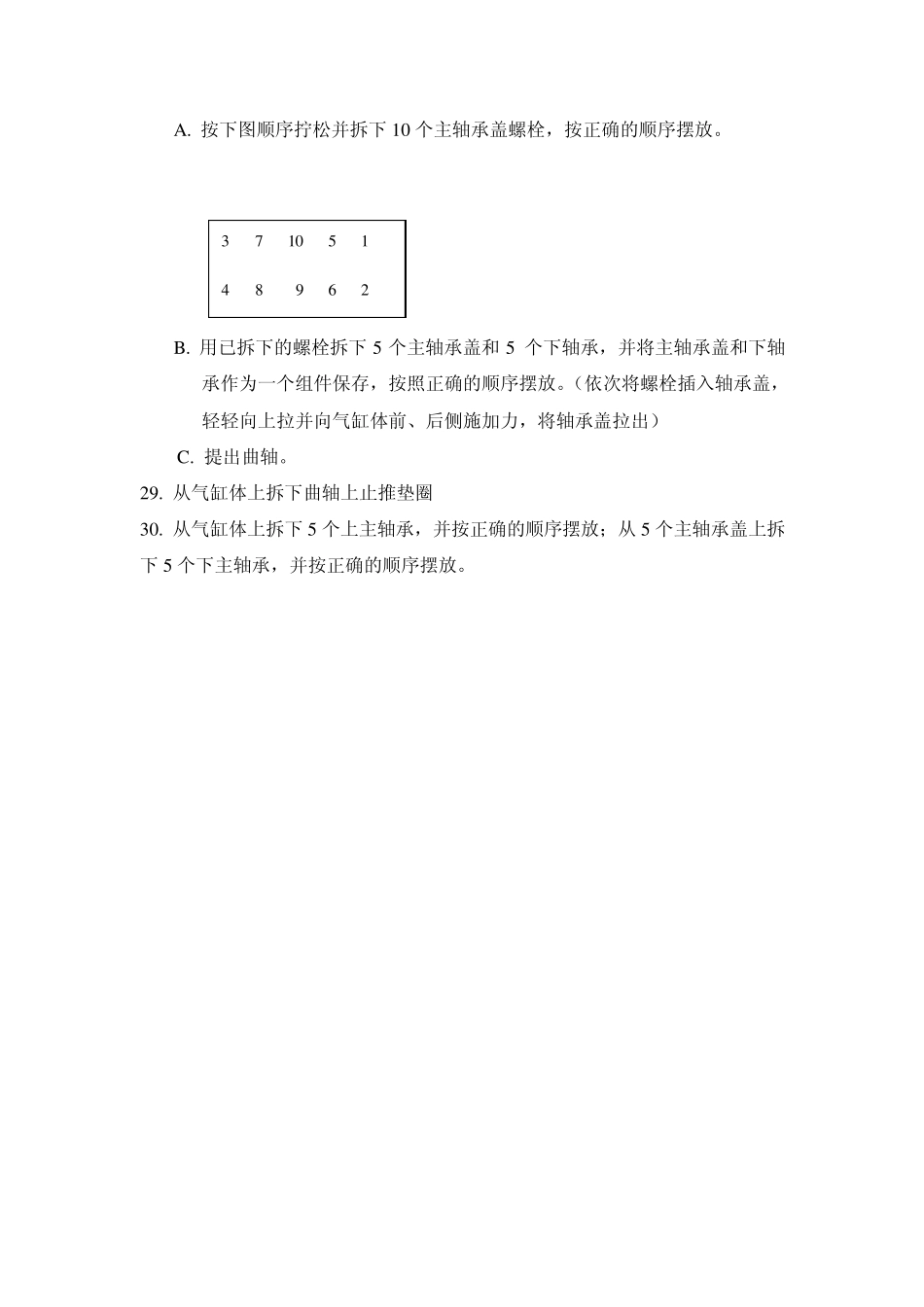

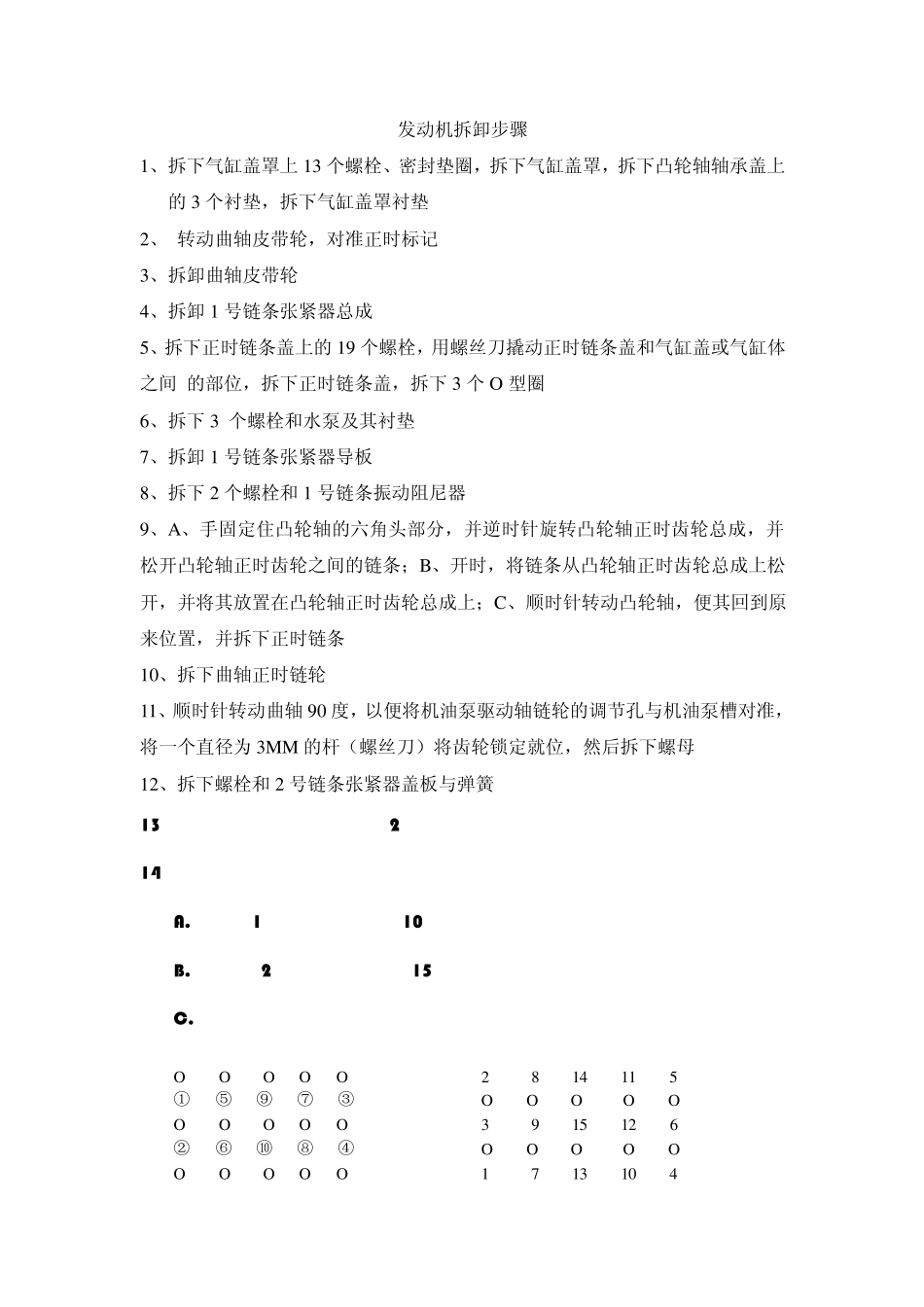

发动机拆卸步骤 1、拆下气缸盖罩上13 个螺栓、密封垫圈，拆下气缸盖罩，拆下凸轮轴轴承盖上的3 个衬垫，拆下气缸盖罩衬垫 2、 转动曲轴皮带轮，对准正时标记 3、拆卸曲轴皮带轮 4、拆卸1 号链条张紧器总成 5、拆下正时链条盖上的19 个螺栓，用螺丝刀撬动正时链条盖和气缸盖或气缸体之间 的部位，拆下正时链条盖，拆下3 个O型圈 6、拆下3 个螺栓和水泵及其衬垫 7、拆卸1 号链条张紧器导板 8、拆下2 个螺栓和1 号链条振动阻尼器 9、A、手固定住凸轮轴的六角头部分，并逆时针旋转凸轮轴正时齿轮总成，并松开凸轮轴正时齿轮之间的链条；B、开时，将链条从凸轮轴正时齿轮总成上松开，并将其放置在凸轮轴正时齿轮总成上；C、顺时针转动凸轮轴，便其回到原来位置，并拆下正时链条 10、拆下曲轴正时链轮 11、顺时针转动曲轴90 度，以便将机油泵驱动轴链轮的调节孔与机油泵槽对准，将一个直径为3MM 的杆（螺丝刀）将齿轮锁定就位，然后拆下螺母 12、拆下螺栓和2 号链条张紧器盖板与弹簧 13、拆下机油泵驱动轴齿轮和 2 号链条 14、拆卸凸轮轴轴承盖 A.按如图 1 顺序拧松并拆下 10 个轴承盖螺栓并按正确的顺序摆放。 B. 按如图 2 顺序拧松并拆下 15 个轴承盖螺栓并按正确的顺序摆放 C . 拆下轴承盖，并按正确的顺序摆放 O O O O O ① ⑤ ⑨ ⑦ ③ O O O O O ② ⑥ ⑩ ⑧ ④ O O O O O 2 8 14 11 5 O O O O O 3 9 15 12 6 O O O O O 1 7 13 10 4 15、拆下1 号凸轮轴 16、拆下2 号凸轮轴 17、拆下16 个气门摇臂，并按正确的顺序摆放 18、拆下2 个螺栓，拆下凸轮轴壳 19、.按如图3 顺序用10mm 双六角扳手拧松并拆下10 个气缸盖螺栓和10 个平垫圈，并按正确的顺序摆放 20、拆下气缸盖 21、拆下气缸盖衬垫 22、拆下油底壳上10 个螺栓和2 个螺母，拆下2 号油底壳 23、拆下发动机后油封 24、均匀拧松并拆下11 个曲轴箱螺栓，拆卸曲轴箱 25、拆卸带连杆的活塞总成 A. 检查并确认连杆和连杆盖上的装配标记相互对准以确保正确的重新装配 B. 拆下连杆盖螺栓，用已拆下的螺栓左右摇动连杆盖并拆下连杆盖和下轴承 C. 从气缸体顶部推出活塞和连杆总成，使轴承、连杆、连杆盖连在一起，按正确的顺序摆放活塞和连杆总成 26、拆卸连杆轴承，并按正确的顺序摆放 27、拆下活塞环，并按正确的顺序摆放 A. 用活塞环扩张器拆下2 个压缩环 B. 用...
