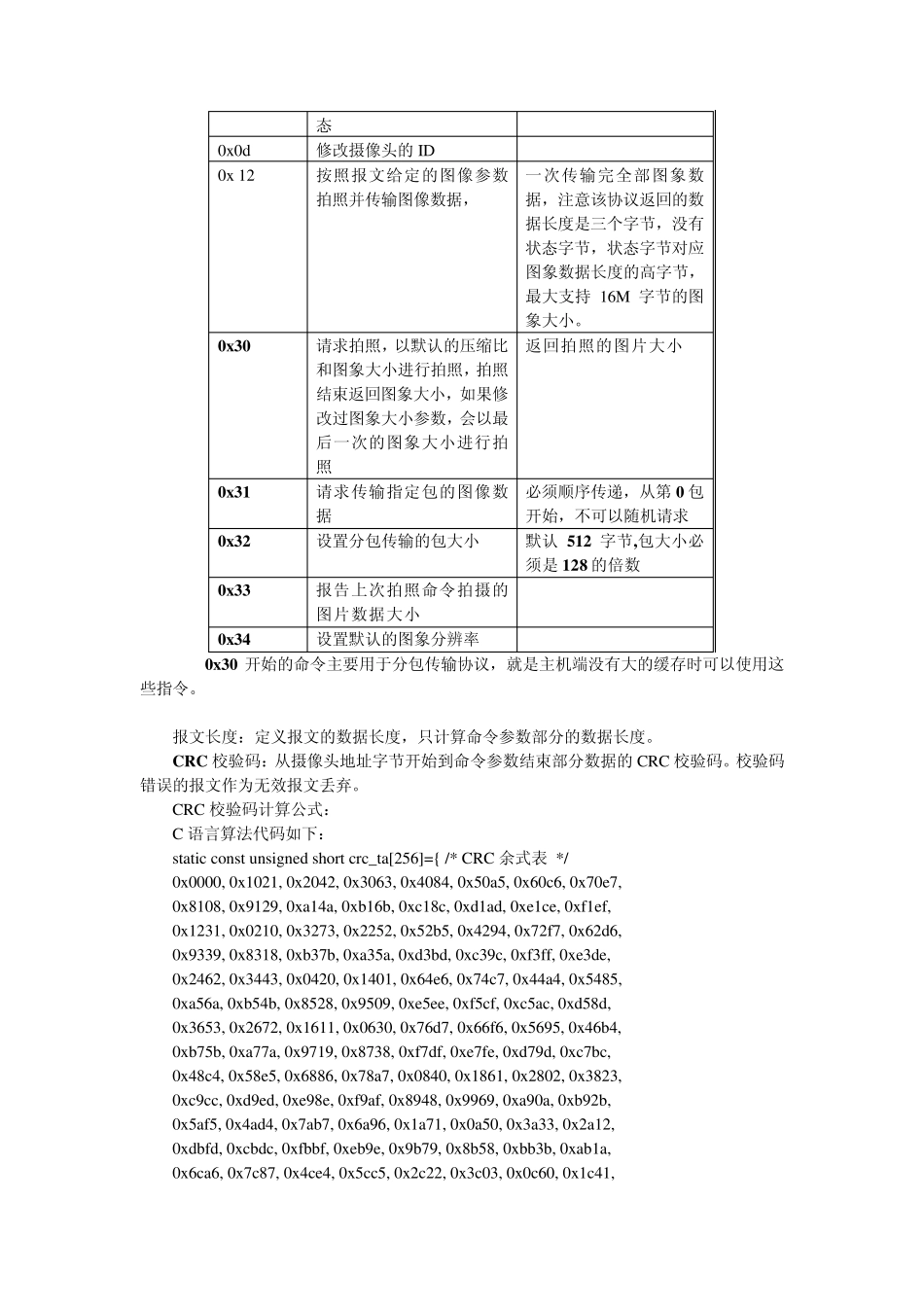

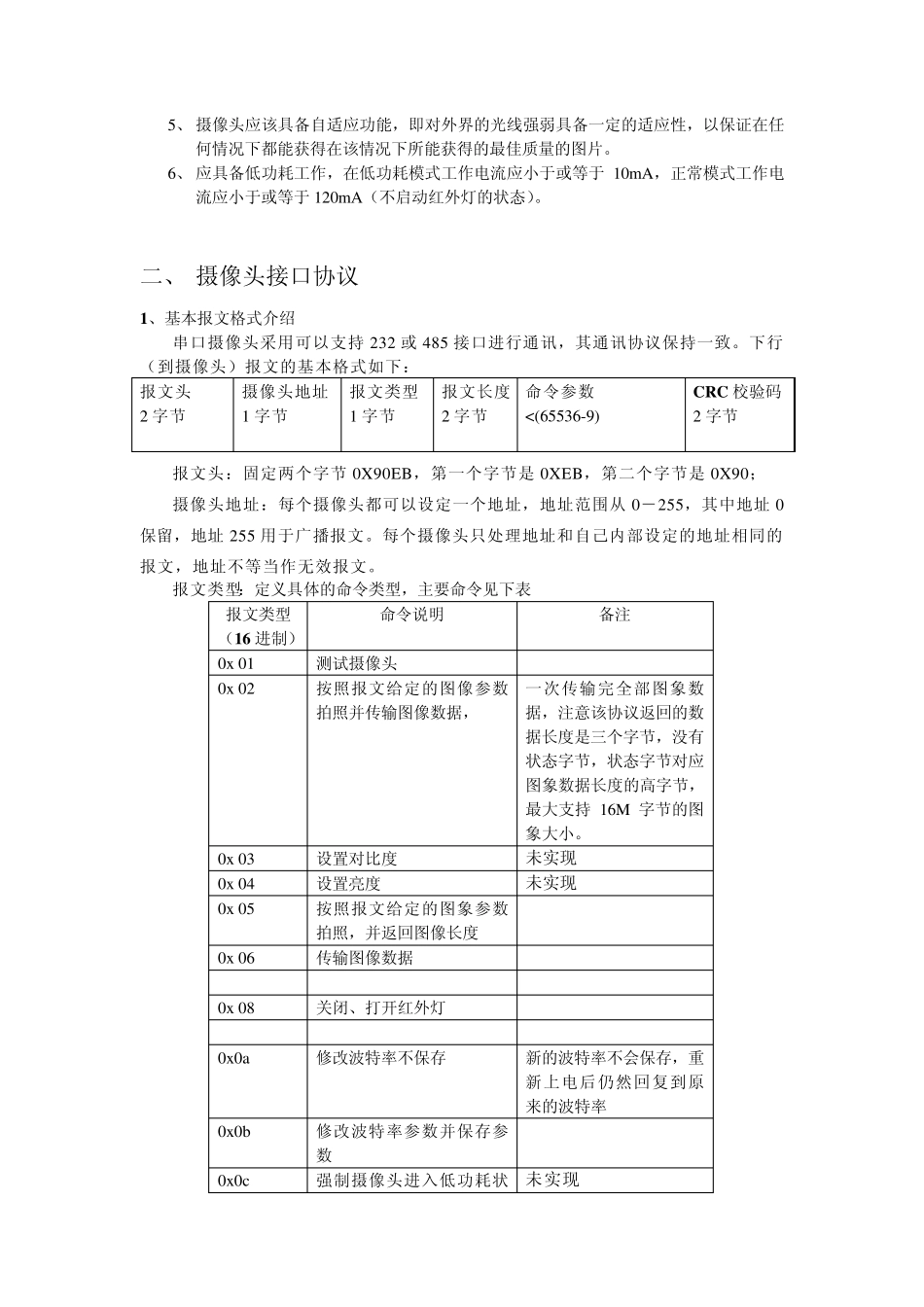

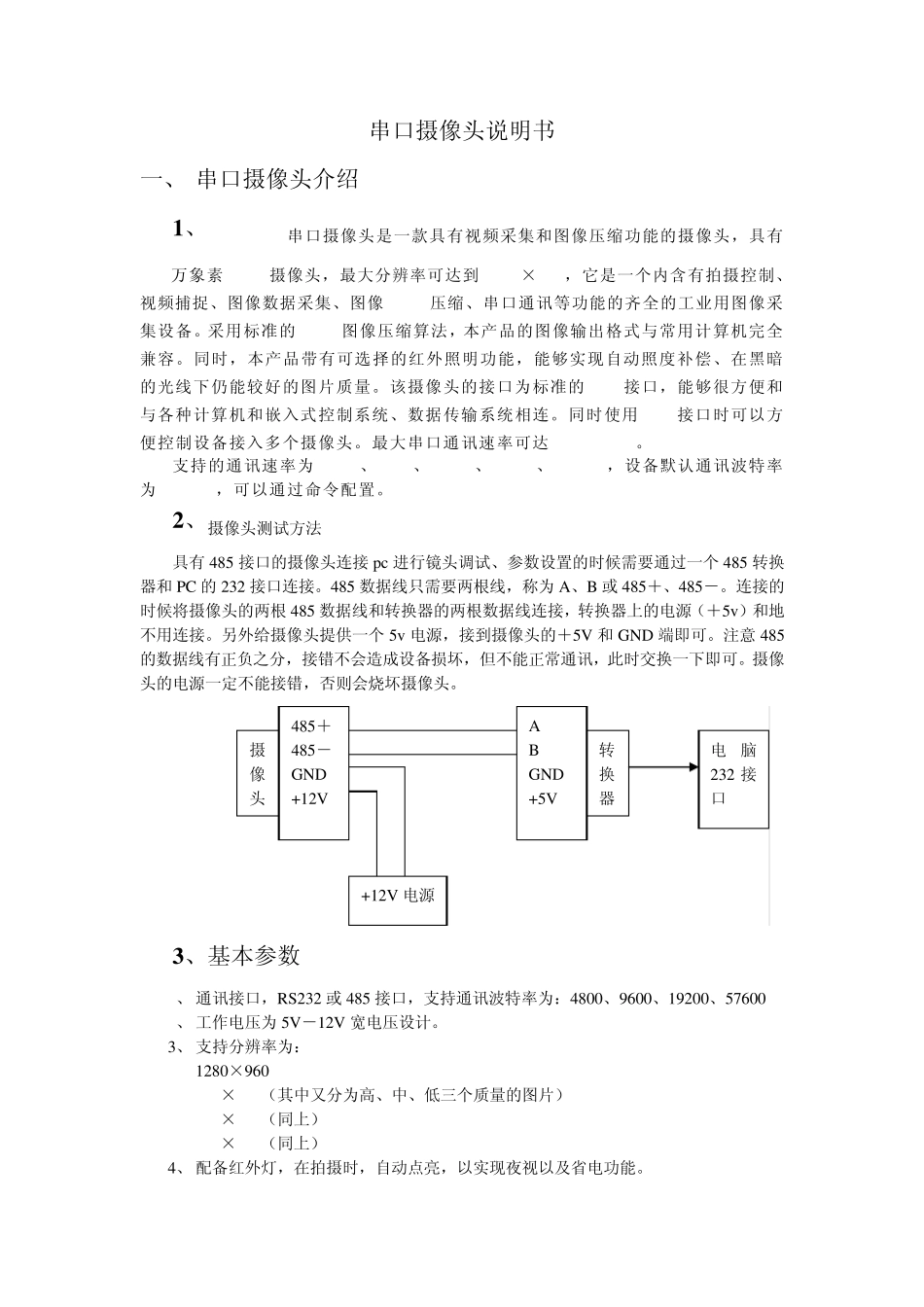

串口摄像头说明书 一、 串口摄像头介绍 1 、SXH485-V1串口摄像头是一款具有视频采集和图像压缩功能的摄像头,具有130万象素CMOS摄像头,最大分辨率可达到1280×960,它是一个内含有拍摄控制、视频捕捉、图像数据采集、图像JPEG压缩、串口通讯等功能的齐全的工业用图像采集设备。采用标准的JPEG图像压缩算法,本产品的图像输出格式与常用计算机完全兼容。同时,本产品带有可选择的红外照明功能,能够实现自动照度补偿、在黑暗的光线下仍能较好的图片质量。该摄像头的接口为标准的232接口,能够很方便和与各种计算机和嵌入式控制系统、数据传输系统相连。同时使用 485接口时可以方便控制设备接入多个摄像头。最大串口通讯速率可达115200bps。 支持的通讯速率为:4800、9600、19200、57600、115200,设备默认通讯波特率为 115200,可以通过命令配置。 2 、摄像头测试方法 具有485 接口的摄像头连接 pc 进行镜头调试、参数设置的时候需要通过一个 485 转换器和PC 的232 接口连接。485 数据线只需要两根线,称为 A、B 或 485+、485-。连接的时候将摄像头的两根 485 数据线和转换器的两根数据线连接,转换器上的电源(+5v)和地不用连接。另外给摄像头提供一个 5v 电源,接到摄像头的+5V 和GND 端即可。注意 485的数据线有正负之分,接错不会造成设备损坏,但不能正常通讯,此时交换一下即可。摄像头的电源一定不能接错,否则会烧坏摄像头。 3 、基本参数 1、 通讯接口,RS232 或 485 接口,支持通讯波特率为:4800、9600、19200、57600 2、 工作电压为 5V-12V 宽电压设计。 3、 支持分辨率为: 1280×960 640×480(其中又分为高、中、低三个质量的图片) 320×240(同上) 160×160(同上) 4、 配备红外灯,在拍摄时,自动点亮,以实现夜视以及省电功能。 摄像头 485+ 485- GND +12V 转换器 A B GND +5V +12V 电源 电脑232 接口 5、 摄像头应该具备自适应功能,即对外界的光线强弱具备一定的适应性,以保证在任何情况下都能获得在该情况下所能获得的最佳质量的图片。 6、 应具备低功耗工作,在低功耗模式工作电流应小于或等于 10mA,正常模式工作电流应小于或等于 120mA(不启动红外灯的状态)。 二、 摄像头接口协议 1、基本报文格式介绍 串口摄像头采用可以支持 232 或 485 接口进行通讯,其通讯协议保持一致。下行(到摄像头)报文的基本格式如下: 报文头 2...
