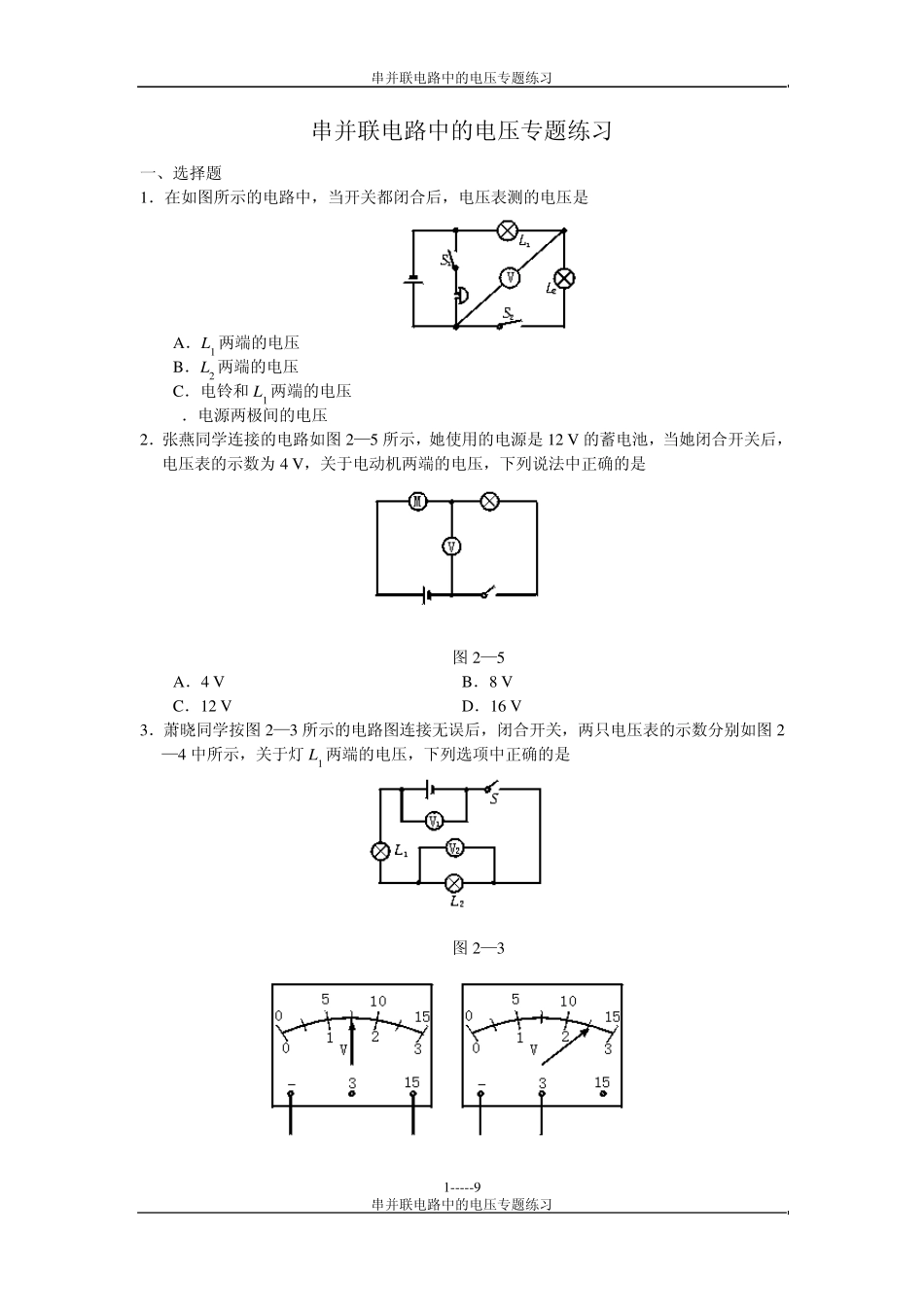

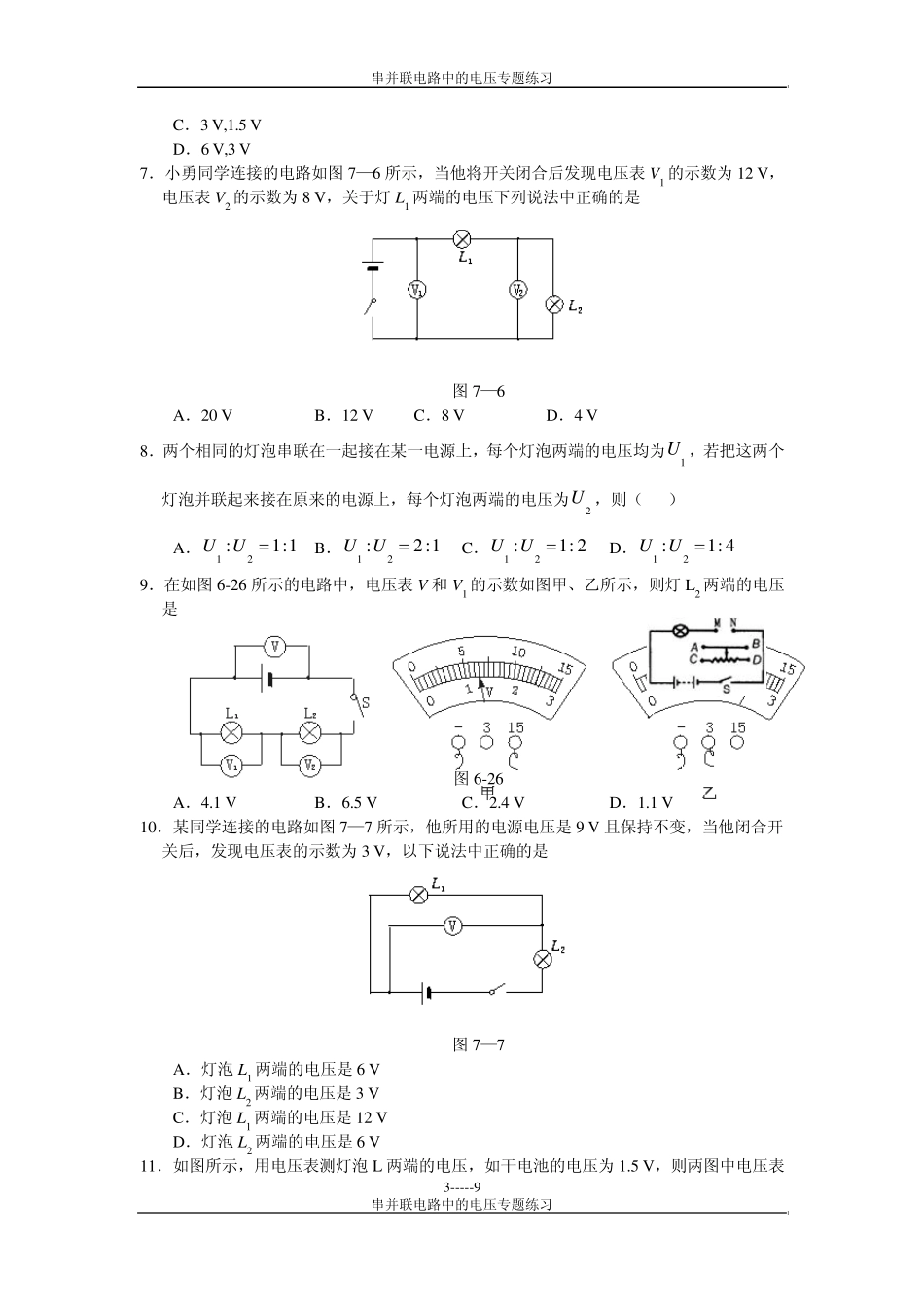

串并联电路中的电压专题练习 1-----9 串并联电路中的电压专题练习 串并联电路中的电压专题练习 一、选择题 1.在如图所示的电路中,当开关都闭合后,电压表测的电压是 A.L1 两端的电压 B.L2 两端的电压 C.电铃和L1 两端的电压 D.电源两极间的电压 2.张燕同学连接的电路如图2—5 所示,她使用的电源是12 V 的蓄电池,当她闭合开关后,电压表的示数为 4 V,关于电动机两端的电压,下列说法中正确的是 图2—5 A.4 V B.8 V C.12 V D.16 V 3.萧晓同学按图2—3 所示的电路图连接无误后,闭合开关,两只电压表的示数分别如图2—4 中所示,关于灯 L1 两端的电压,下列选项中正确的是 图2—3 串并联电路中的电压专题练习 2-----9 串并联电路中的电压专题练习 图2—4 A.1.0 V B.3.5 V C.5.0 V D.2.5 V 4.如图6-28 所示,电源电压保持不变,当开关 S1 闭合、S2 断开时,电压表的示数是 3 V ;当 S1 断开、S2 闭合时,电压表的示数为 4.5 V ,则灯泡 L1 和 L2 两端的电压分别是 A.3 V 和 5 V B.1.5 V 和 4.5 V C.3 V 和 1.5 V D.1.5 V 和 3 V 图6-28 图6-29 5.在两个灯泡串联的电路中,用三只电压表分别测各部分的电压,如图示电路.已知 V1、V2、V3 三个电压表测出的值分别是 U1、U2、U3,则它们的大小关系正确的是 A.U1=U2 B.U1=U2=U3 C.U1+U2=U3 D.U1+U2>U3 6.在图2—7 所示的电路中,两个灯泡完全相同,开关闭合后,电压表的读数是 3 V ,关于电源电压和灯 L2 两端的电压,下列说法中正确的是 图2—7 A.3 V ,3 V B.1.5 V,3 V 串并联电路中的电压专题练习 3-----9 串并联电路中的电压专题练习 C.3 V,1.5 V D.6 V,3 V 7.小勇同学连接的电路如图7—6 所示,当他将开关闭合后发现电压表 V1 的示数为 12 V,电压表 V2 的示数为 8 V,关于灯 L1 两端的电压下列说法中正确的是 图7—6 A.20 V B.12 V C.8 V D.4 V 8.两个相同的灯泡串联在一起接在某一电源上,每个灯泡两端的电压均为1U ,若把这两个灯泡并联起来接在原来的电源上,每个灯泡两端的电压为2U ,则( ) A.1:1:21UU B.1:2:21UU C.2:1:21UU D.4:1:21UU 9.在如图6-26 所示的电路中,电压表 V和 V1 的示数如图甲、乙所示,则灯 L2 两端的电压是 图6-26 A.4.1 V B.6.5 V C.2.4 V...
