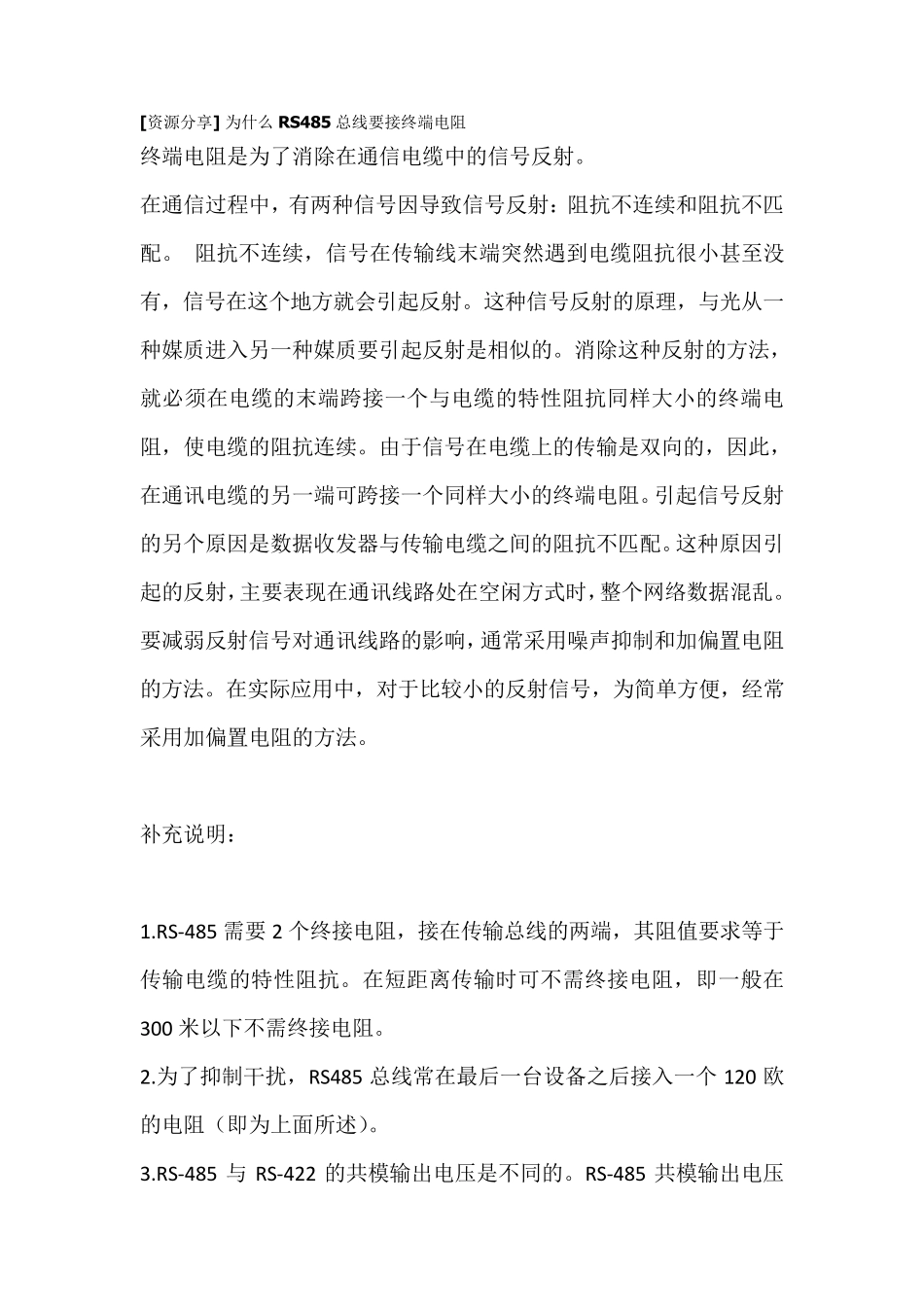

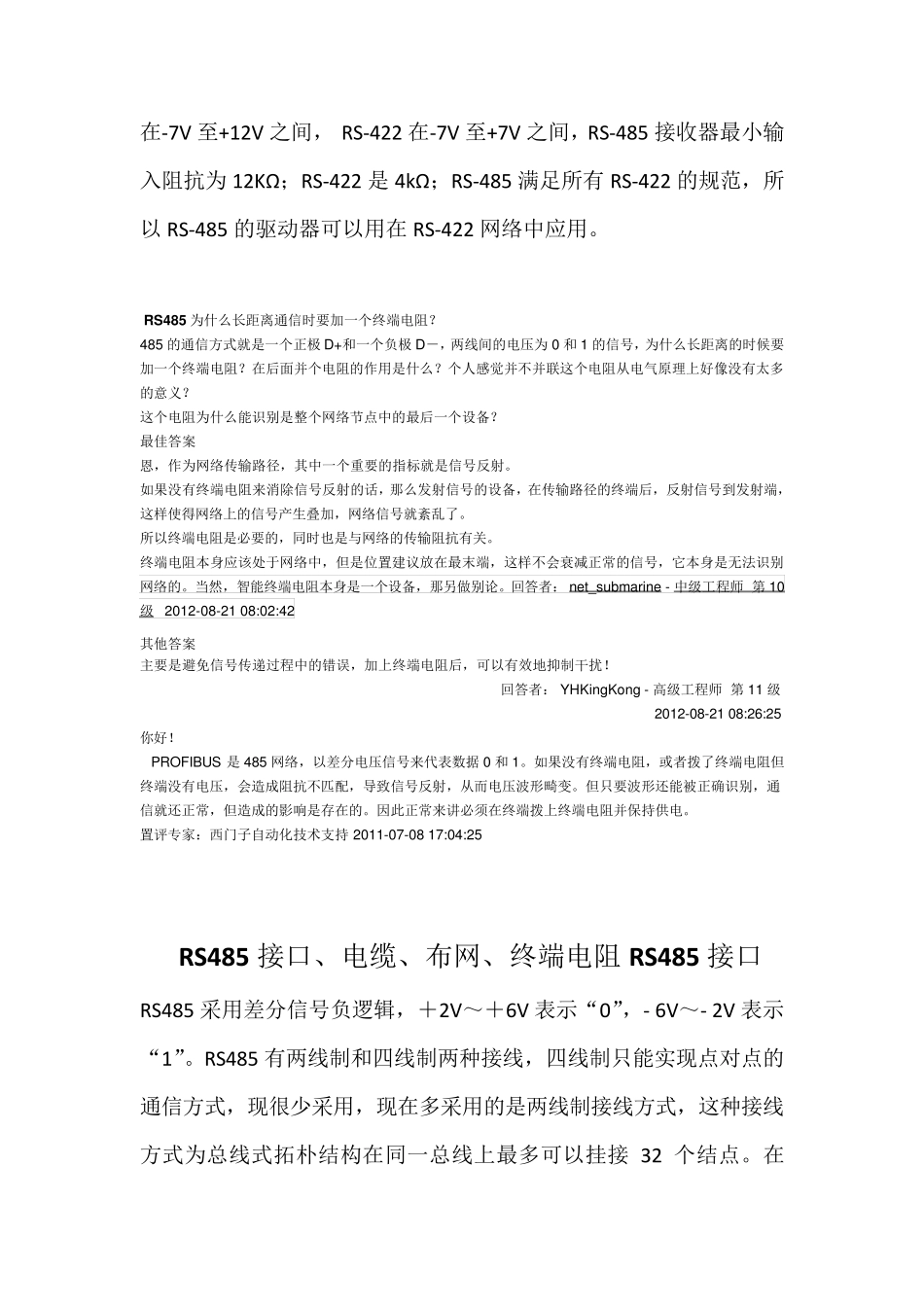

[资源分享] 为什么RS485 总线要接终端电阻 终端电阻是为了消除在通信电缆中的信号反射。 在通信过程中，有两种信号因导致信号反射：阻抗不连续和阻抗不匹配。 阻抗不连续，信号在传输线末端突然遇到电缆阻抗很小甚至没有，信号在这个地方就会引起反射。这种信号反射的原理，与光从一种媒质进入另一种媒质要引起反射是相似的。消除这种反射的方法，就必须在电缆的末端跨接一个与电缆的特性阻抗同样大小的终端电阻，使电缆的阻抗连续。由于信号在电缆上的传输是双向的，因此，在通讯电缆的另一端可跨接一个同样大小的终端电阻。引起信号反射的另个原因是数据收发器与传输电缆之间的阻抗不匹配。这种原因引起的反射，主要表现在通讯线路处在空闲方式时，整个网络数据混乱。要减弱反射信号对通讯线路的影响，通常采用噪声抑制和加偏置电阻的方法。在实际应用中，对于比较小的反射信号，为简单方便，经常采用加偏置电阻的方法。 补充说明： 1.RS-485 需要2 个终接电阻，接在传输总线的两端，其阻值要求等于传输电缆的特性阻抗。在短距离传输时可不需终接电阻，即一般在300 米以下不需终接电阻。 2.为了抑制干扰，RS485 总线常在最后一台设备之后接入一个 120 欧的电阻（即为上面所述）。 3.RS-485 与 RS-422 的共模输出电压是不同的。RS-485 共模输出电压在 -7V 至 +12V 之 间 ， RS-422 在 -7V 至 +7V 之 间 ， RS-485 接 收 器 最 小 输入 阻 抗 为 12KΩ ； RS-422 是 4kΩ ； RS-485 满 足 所 有 RS-422 的 规 范 ， 所以 RS-485 的 驱 动 器 可 以 用 在 RS-422 网 络 中 应 用 。 RS485 为 什 么 长 距 离 通 信 时 要 加 一 个 终 端 电 阻 ？ 485 的 通 信 方 式 就 是 一 个 正 极 D+和 一 个 负 极 D－ ， 两 线 间 的 电 压 为 0 和 1 的 信 号 ， 为 什 么 长 距 离 的 时 候 要加 一 个 终 端 电 阻 ？ 在 后 面 并 个 电 阻 的 作 用 是 什 么 ？ 个 人 感 觉 并 不 并 联 这 个 电 阻 从 电 气 原 理 上 好 像 没 有 太 多的 意 义 ？ 这 个 电 阻 为 什 么 能 识 别 是 整 个 网 络 节 点 中 的 最 后 一 个 设 备 ？ 最 佳 答 案 恩 ， 作 为 网 络 传 输 路 径 ， 其 中 一 个 重 要...
