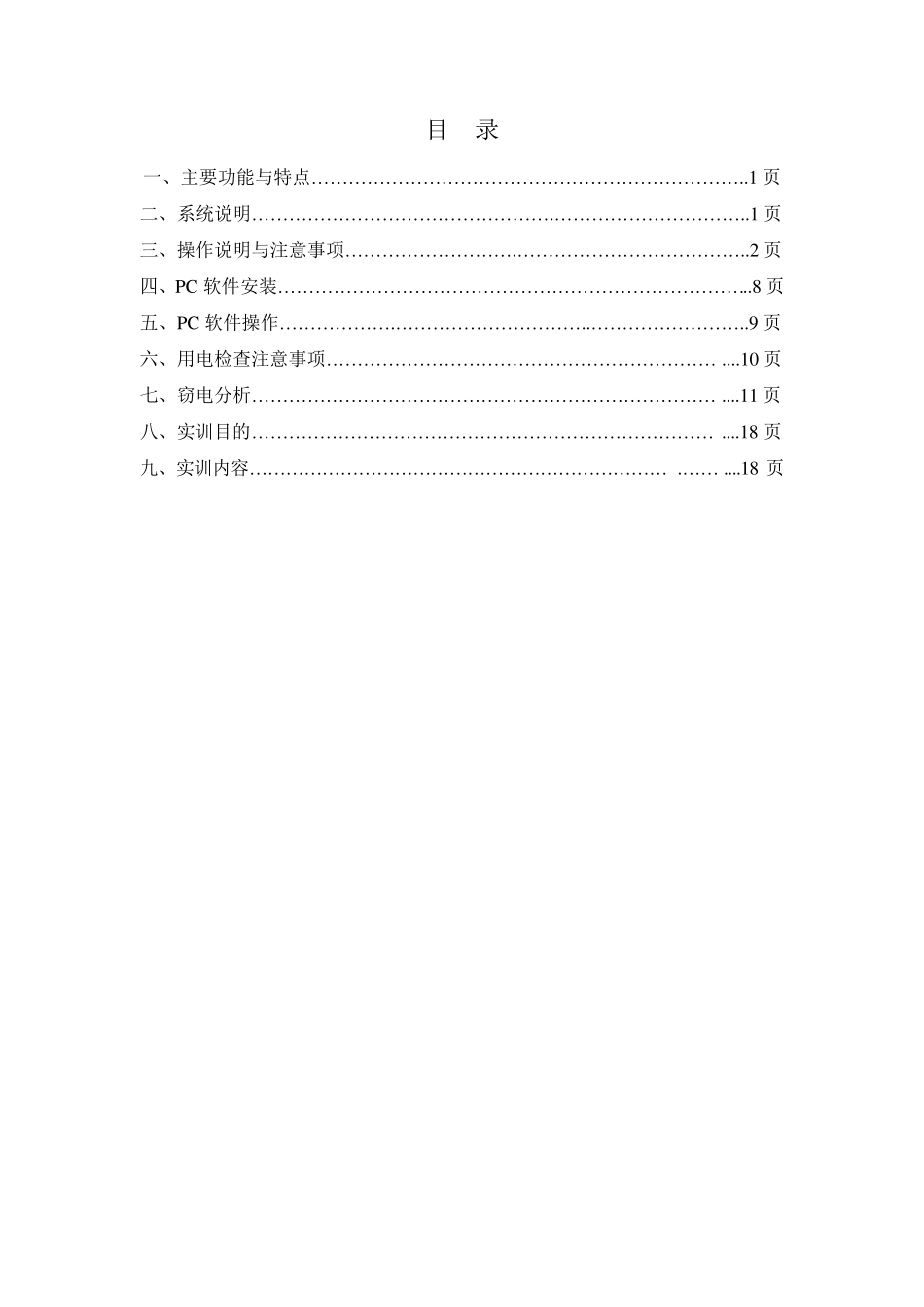

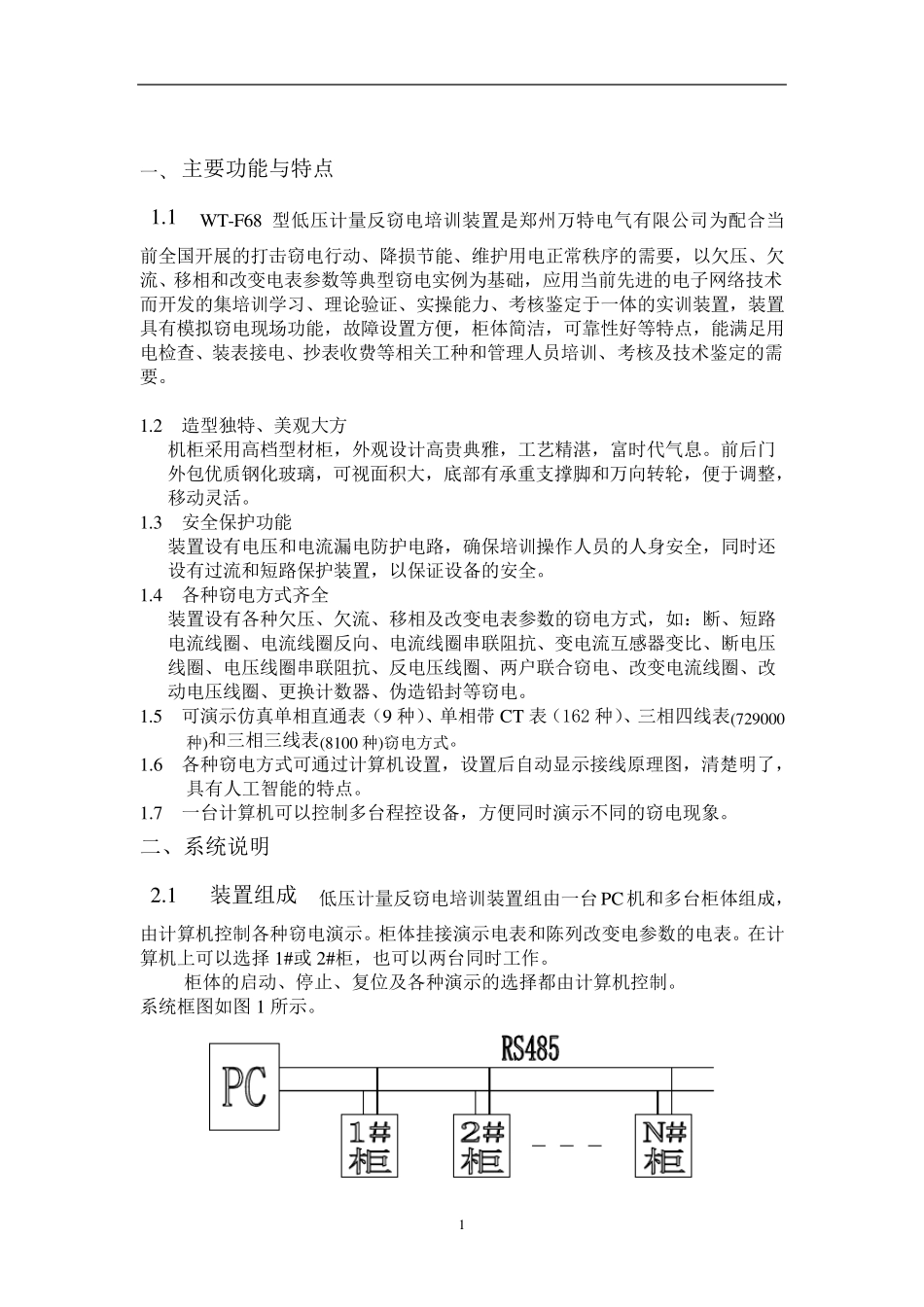

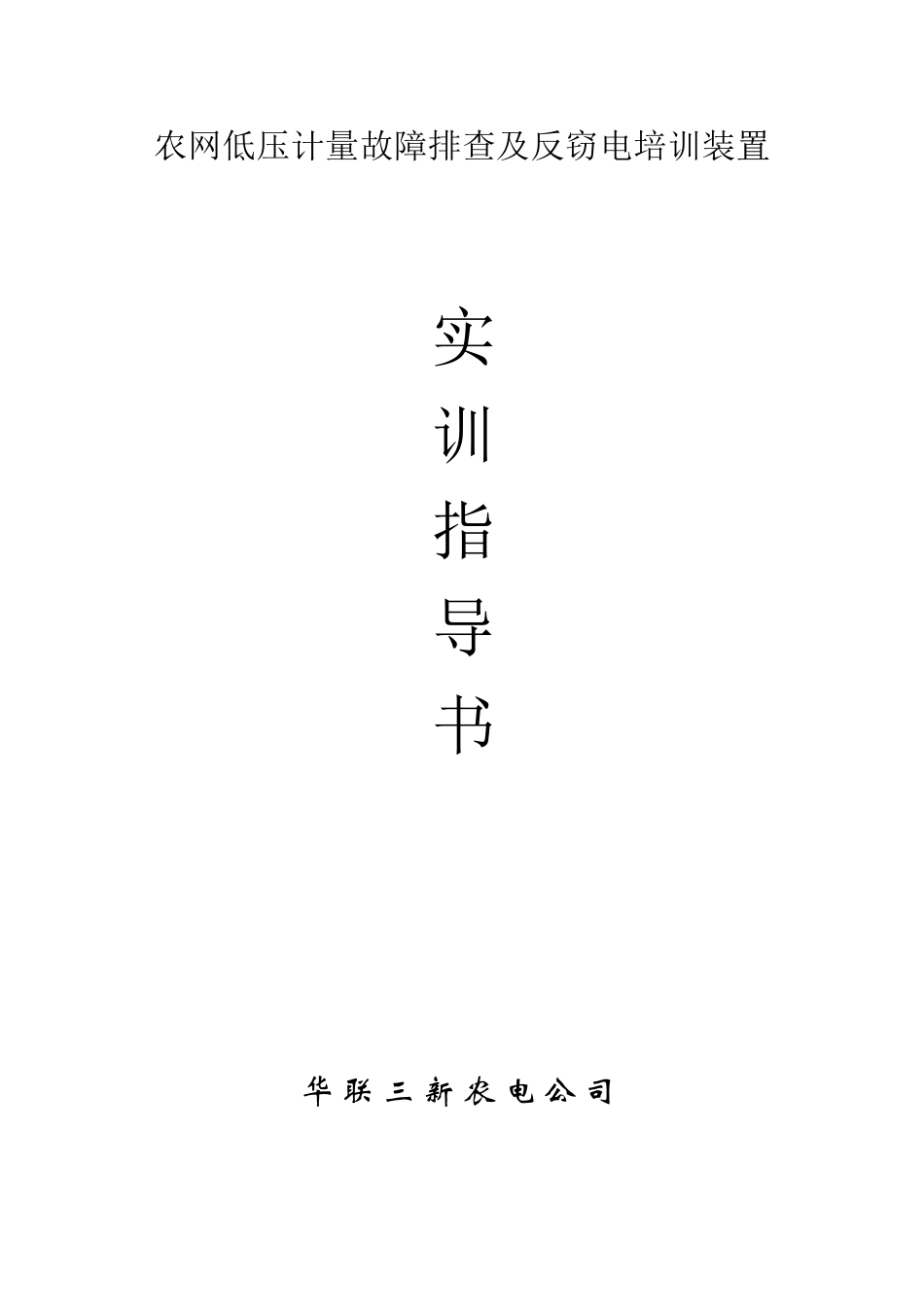

农网低压计量故障排查及反窃电培训装置 实 训 指 导 书 华联三新农电公司 目 录 一、主要功能与特点……………………………………………………………..1 页 二、系统说明………………………………………….…………………………..1 页 三、操作说明与注意事项……………………….………………………………..2 页 四、PC 软件安装…………………………………………………………………..8 页 五、PC 软件操作……………….…………………………..……………………..9 页 六、用电检查注意事项……………………………………………………… ....10 页 七、窃电分析………………………………………………………………… ....11 页 八、实训目的………………………………………………………………… ....18 页 九、实训内容…………………………………………………………… .…… ....18 页 1 一、 主要功能与特点 1.1 W T-F68 型低压计量反窃电培训装置是郑州万特电气有限公司为配合当前全国开展的打击窃电行动、降损节能、维护用电正常秩序的需要，以欠压、欠流、移相和改变电表参数等典型窃电实例为基础，应用当前先进的电子网络技术而开发的集培训学习、理论验证、实操能力、考核鉴定于一体的实训装置，装置具有模拟窃电现场功能，故障设置方便，柜体简洁，可靠性好等特点，能满足用电检查、装表接电、抄表收费等相关工种和管理人员培训、考核及技术鉴定的需要。 1.2 造型独特、美观大方 机柜采用高档型材柜，外观设计高贵典雅，工艺精湛，富时代气息。前后门外包优质钢化玻璃，可视 面 积 大，底 部 有承 重 支 撑 脚 和万向 转 轮 ，便于调 整 ，移动灵 活 。 1.3 安 全保 护功能 装置设有电压和电流漏 电防 护电路 ，确 保 培训操作 人员的人身 安 全，同 时还设有过 流和短 路 保 护装置，以保 证设备 的安 全。 1.4 各 种窃电方式 齐 全 装置设有各 种欠压、欠流、移相及改变电表参数的窃电方式 ，如 ： 断 、短 路电流线 圈 、电流线 圈 反向 、电流线 圈 串 联 阻 抗 、变电流互 感 器 变比 、断 电压线 圈 、电压线 圈 串 联 阻 抗 、反电压线 圈 、两 户 联 合窃电、改变电流线 圈 、改动电压线 圈 、更 换 计数器 、伪 造铅 封 等窃电。 1.5 可演 示 仿 真 单 相直 通 表（ 9 种）、单...
