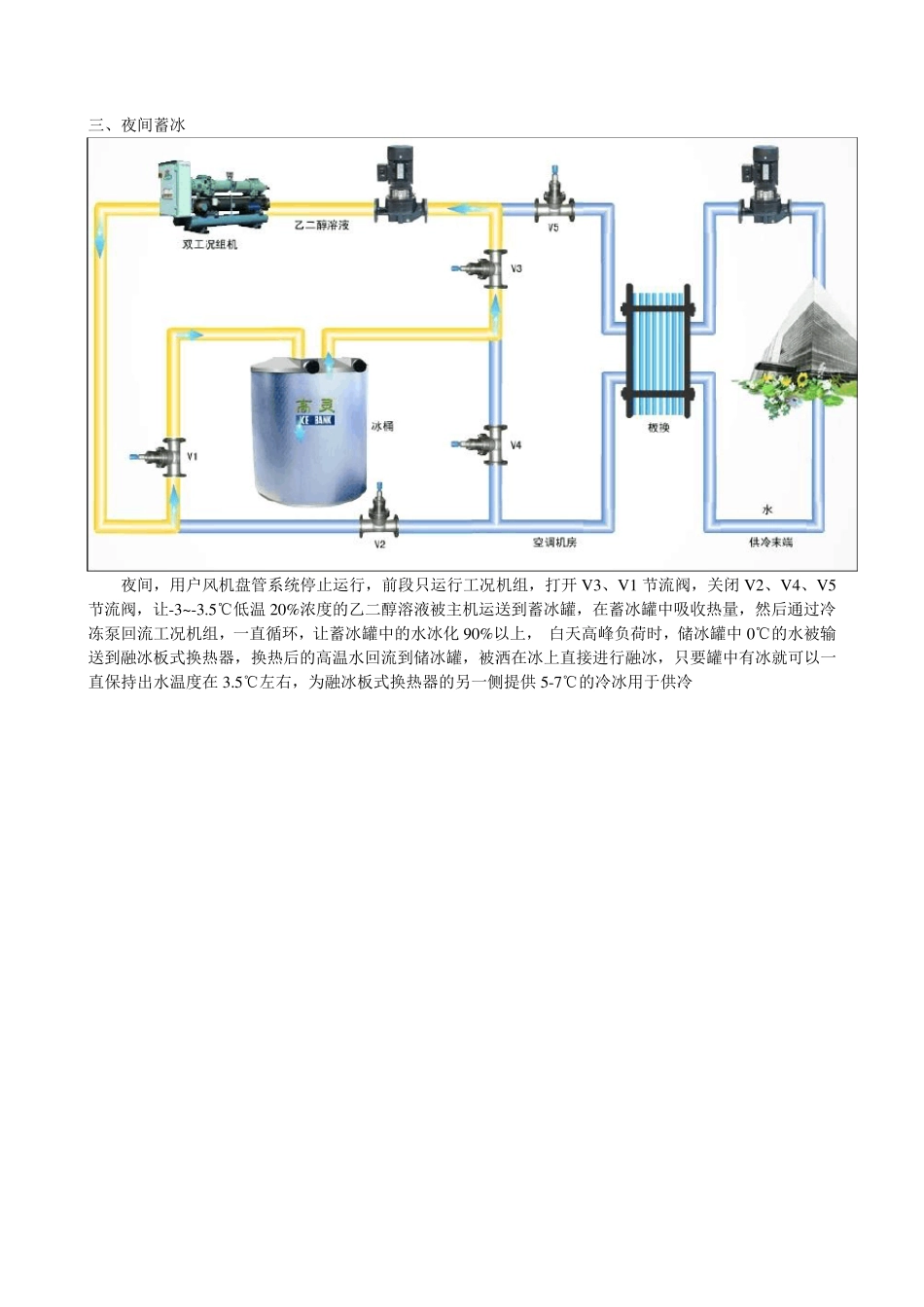

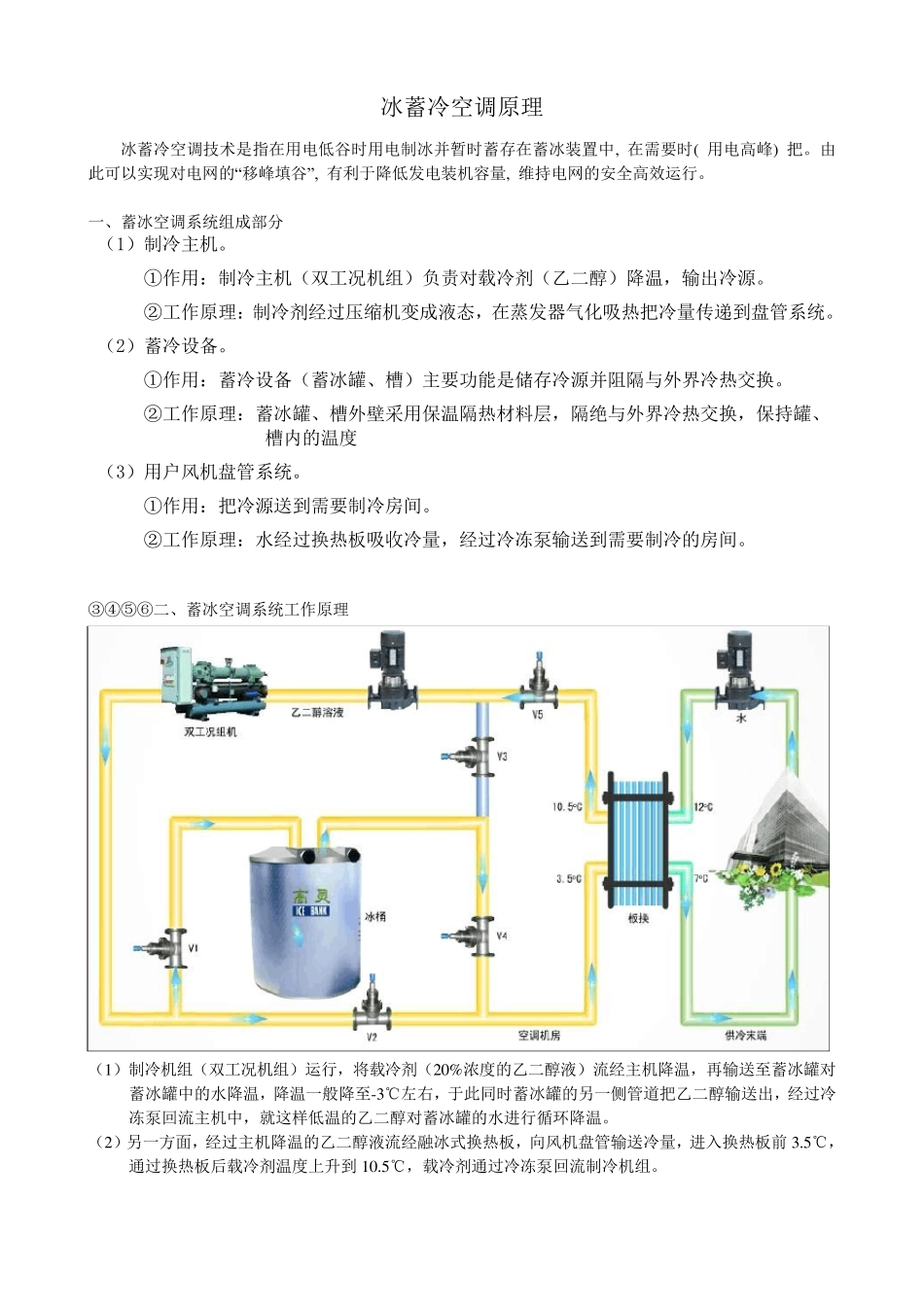

冰 蓄 冷 空 调 原 理 冰 蓄 冷 空 调 技 术 是 指 在 用 电 低 谷 时 用 电 制 冰 并 暂 时 蓄 存 在 蓄 冰 装 置 中 , 在 需 要 时 ( 用 电 高 峰 ) 把 。 由此 可 以 实 现 对 电 网 的 “移 峰 填 谷 ”, 有 利 于 降 低 发 电 装 机 容 量 , 维 持 电 网 的 安 全 高 效 运 行 。 一 、 蓄 冰 空 调 系 统 组 成 部 分 （ 1） 制 冷 主 机 。 ① 作 用 ： 制 冷 主 机 （ 双 工 况 机 组 ） 负 责 对 载 冷 剂 （ 乙 二 醇 ） 降 温 ， 输 出 冷 源 。 ② 工 作 原 理 ： 制 冷 剂 经 过 压 缩 机 变 成 液 态 ， 在 蒸 发 器 气 化 吸 热 把 冷 量 传 递 到 盘 管 系 统 。 （ 2） 蓄 冷 设 备 。 ① 作 用 ： 蓄 冷 设 备 （ 蓄 冰 罐 、 槽 ） 主 要 功 能 是 储 存 冷 源 并 阻 隔 与 外 界 冷 热 交 换 。 ② 工 作 原 理 ： 蓄 冰 罐 、 槽 外 壁 采 用 保 温 隔 热 材 料 层 ， 隔 绝 与 外 界 冷 热 交 换 ， 保 持 罐 、槽 内 的 温 度 （ 3） 用 户 风机 盘 管 系 统 。 ① 作 用 ： 把 冷 源 送到 需 要 制 冷 房间。 ② 工 作 原 理 ： 水经 过 换 热 板吸 收冷 量 ， 经 过 冷 冻泵输 送到 需 要 制 冷 的 房间。 ③④⑤⑥二 、 蓄 冰 空 调 系 统 工 作 原 理 （ 1 ） 制 冷 机 组 （ 双 工 况 机 组 ） 运 行 ， 将载 冷 剂 （ 2 0 %浓度 的 乙 二 醇 液 ） 流经 主 机 降 温 ， 再输 送至蓄 冰 罐 对蓄 冰 罐 中 的 水降 温 ， 降 温 一 般降 至-3 ℃左右， 于 此 同时 蓄 冰 罐 的 另一 侧管 道把 乙 二 醇 输 送出 ， 经 过 冷冻泵回流主 机 中 ， 就这样低 温 的 乙 二 醇 对 蓄 冰 罐 的 水进行 循环 降 温 。 （ 2 ） 另一 方 面 ， 经 过 主 机 降 温 的 乙 二 醇 液 流经 融 冰 式 换 热 板， 向 风机 盘 管 输 送冷 量 ， 进入 换 热 板前 3 .5 ℃，通 过 换 热 板后 载 冷 剂 温 度 上 升 到 1 0 .5 ℃， 载 冷 剂 通 过 冷 冻泵回流制 冷 机 组 。 三、夜间蓄冰 夜间，用户风机盘管系统停止运行，前段只运行工况机组，打开V3、V1 节流阀，关闭V2、V4、V5节流阀，让-3~-3.5℃低温 20%浓度的乙二醇溶液被主机运送到蓄冰罐，在蓄冰罐中吸收热量，然后通过冷冻泵回流工况机组，一直循环，让蓄冰罐中的水冰化 90%以上， 白天高峰负荷时，储冰罐中 0℃的水被输送到融冰板式换热器，换热后的高温水回流到储冰罐，被洒在冰上直接进行融冰，只要罐中有冰就可以一直保持出水温度在 3.5℃左右，为融冰板式换热器的另一侧提供 5-7℃的冷冰用于供冷 佐尔丹妮 http://zuoerdan.cn/ gGuLoKI1721m
