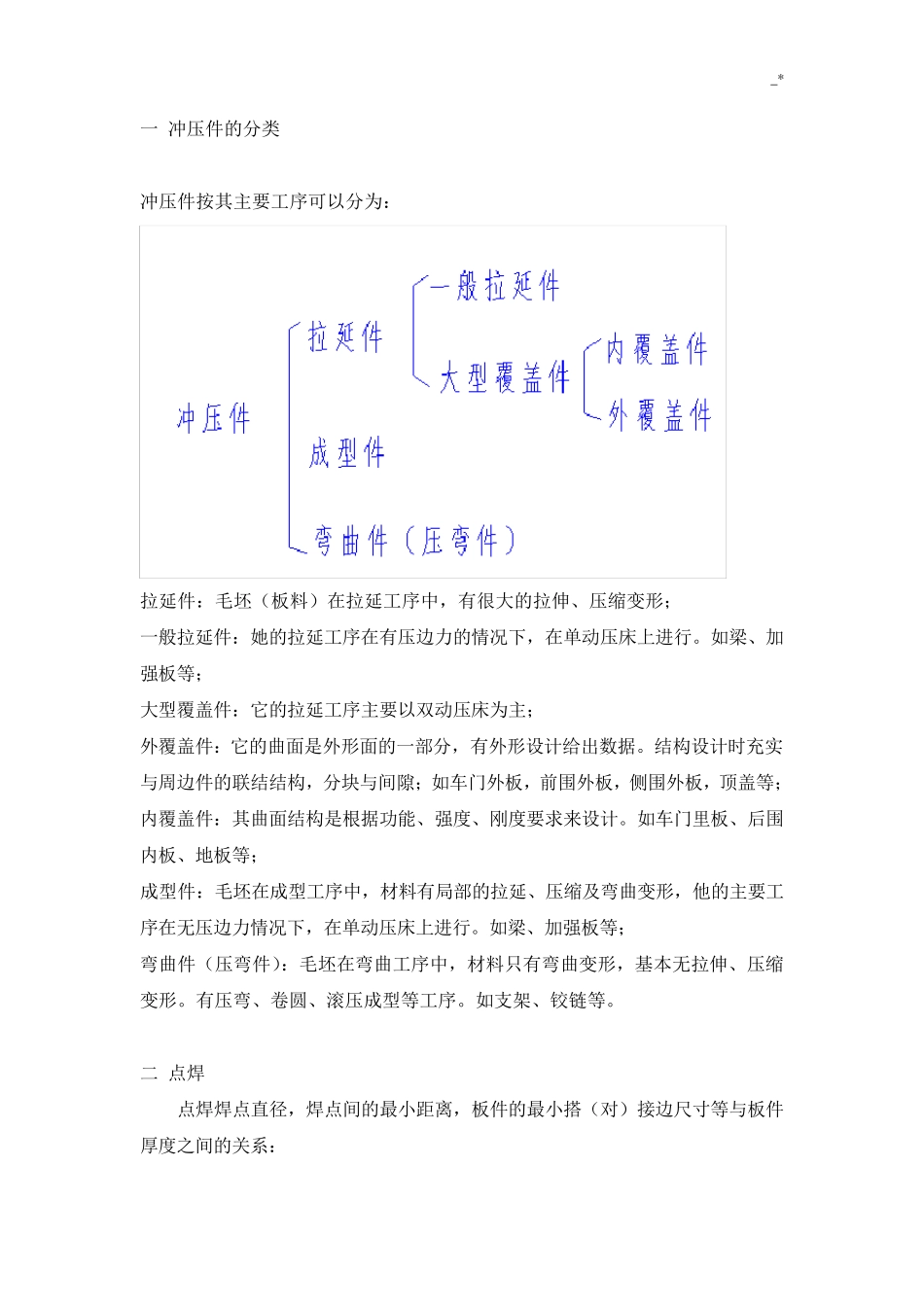

_ * 一 冲压件的分类 冲压件按其主要工序可以分为： 拉延件：毛坯（板料）在拉延工序中，有很大的拉伸、压缩变形； 一般拉延件：她的拉延工序在有压边力的情况下，在单动压床上进行
如梁、加强板等； 大型覆盖件：它的拉延工序主要以双动压床为主； 外覆盖件：它的曲面是外形面的一部分，有外形设计给出数据
结构设计时充实与周边件的联结结构，分块与间隙；如车门外板，前围外板，侧围外板，顶盖等； 内覆盖件：其曲面结构是根据功能、强度、刚度要求来设计
如车门里板、后围内板、地板等； 成型件：毛坯在成型工序中，材料有局部的拉延、压缩及弯曲变形，他的主要工序在无压边力情况下，在单动压床上进行
如梁、加强板等； 弯曲件（压弯件）：毛坯在弯曲工序中，材料只有弯曲变形，基本无拉伸、压缩变形
有压弯、卷圆、滚压成型等工序
如支架、铰链等
二 点焊 点焊焊点直径，焊点间的最小距离，板件的最小搭（对）接边尺寸等与板件厚度之间的关系： _* 板料厚度 t 0
5 3 焊点直径 Φ 4 4
5 6 7 8 9 10 最小点距 L 10 12 15 17 20 23 25 28 30 距边最小距离 8 12 18 搭接尺寸 K 10 11 13 15 17 18 20 22 25 对接尺寸 H 13 13 15 17 18 20 22 25 28 焊点强度P（N） 1600 2550 3700 4900 6500 8150 9900 12000 15000 注： 1、板料厚度： 1）两层板焊接时，t为厚度小的板厚值； 2）三层板焊接时，厚板夹在中间时，t为薄板厚度值；薄板夹在中间时，t为厚板厚度值； 3）在两层板焊接时，厚薄板厚度之比不能大于 3
在三层板焊接时，总厚不大于薄板厚度的 4 倍
2、焊接方法的选择： _* 板料厚度在1
6 以下，一般
