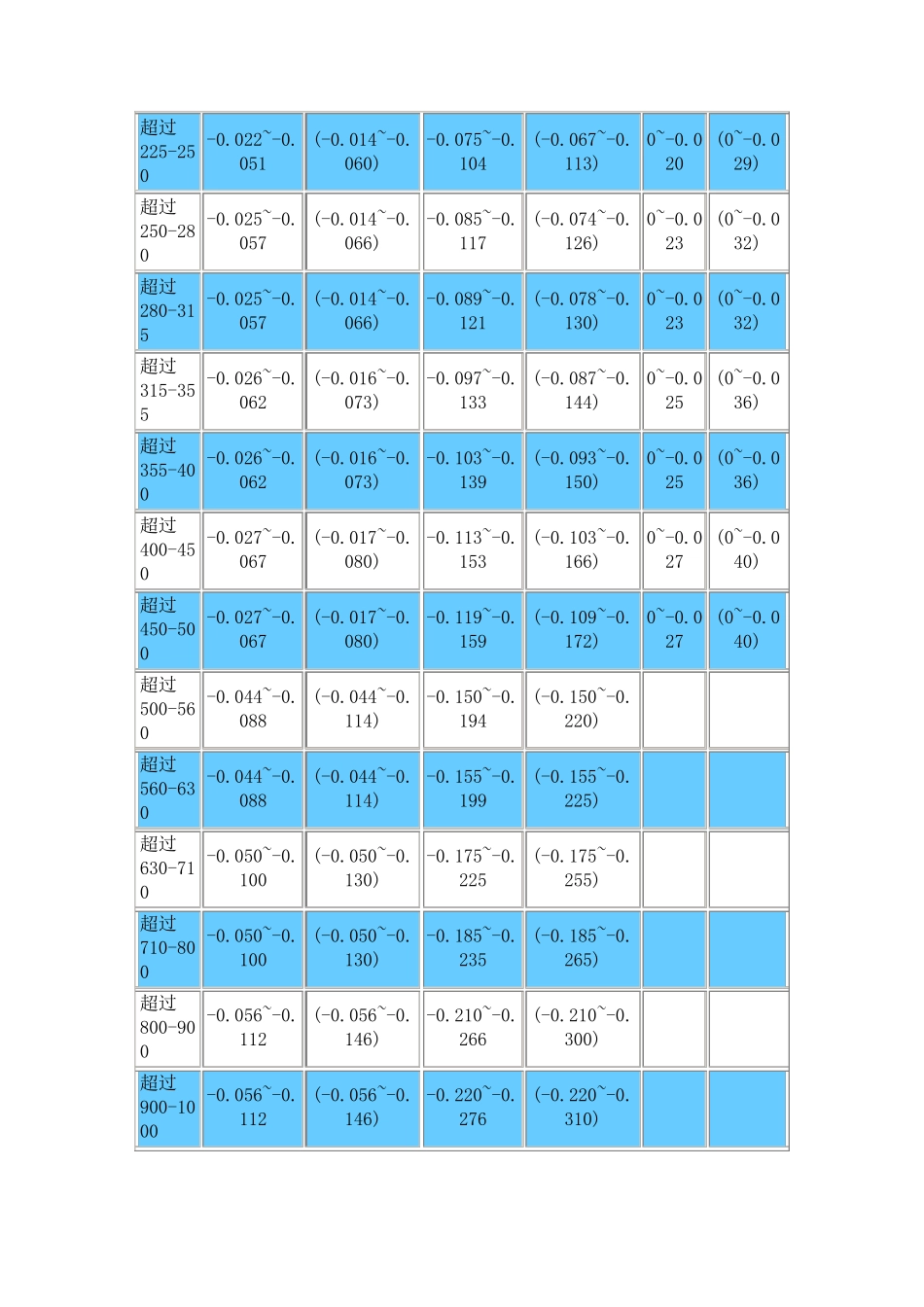

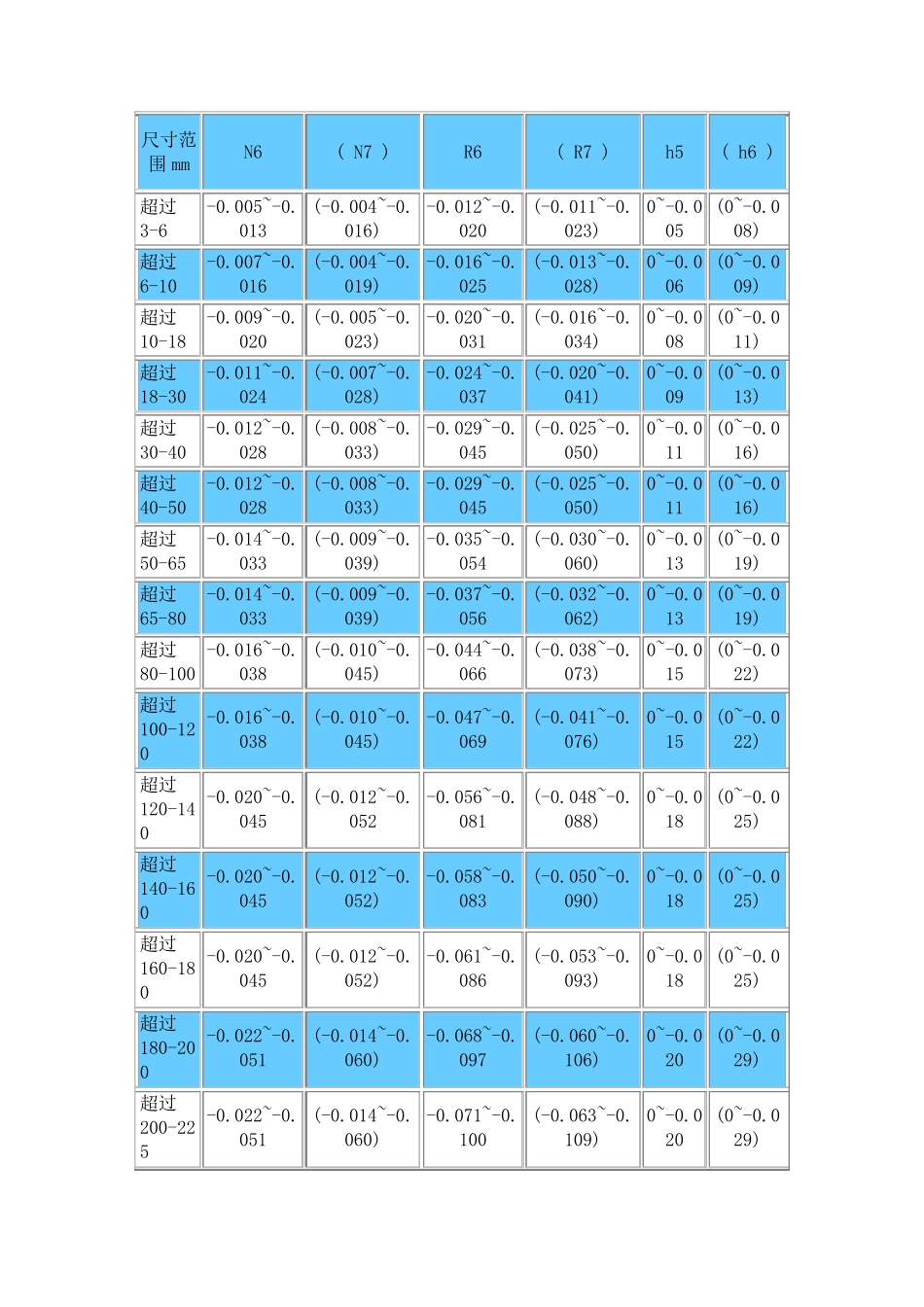

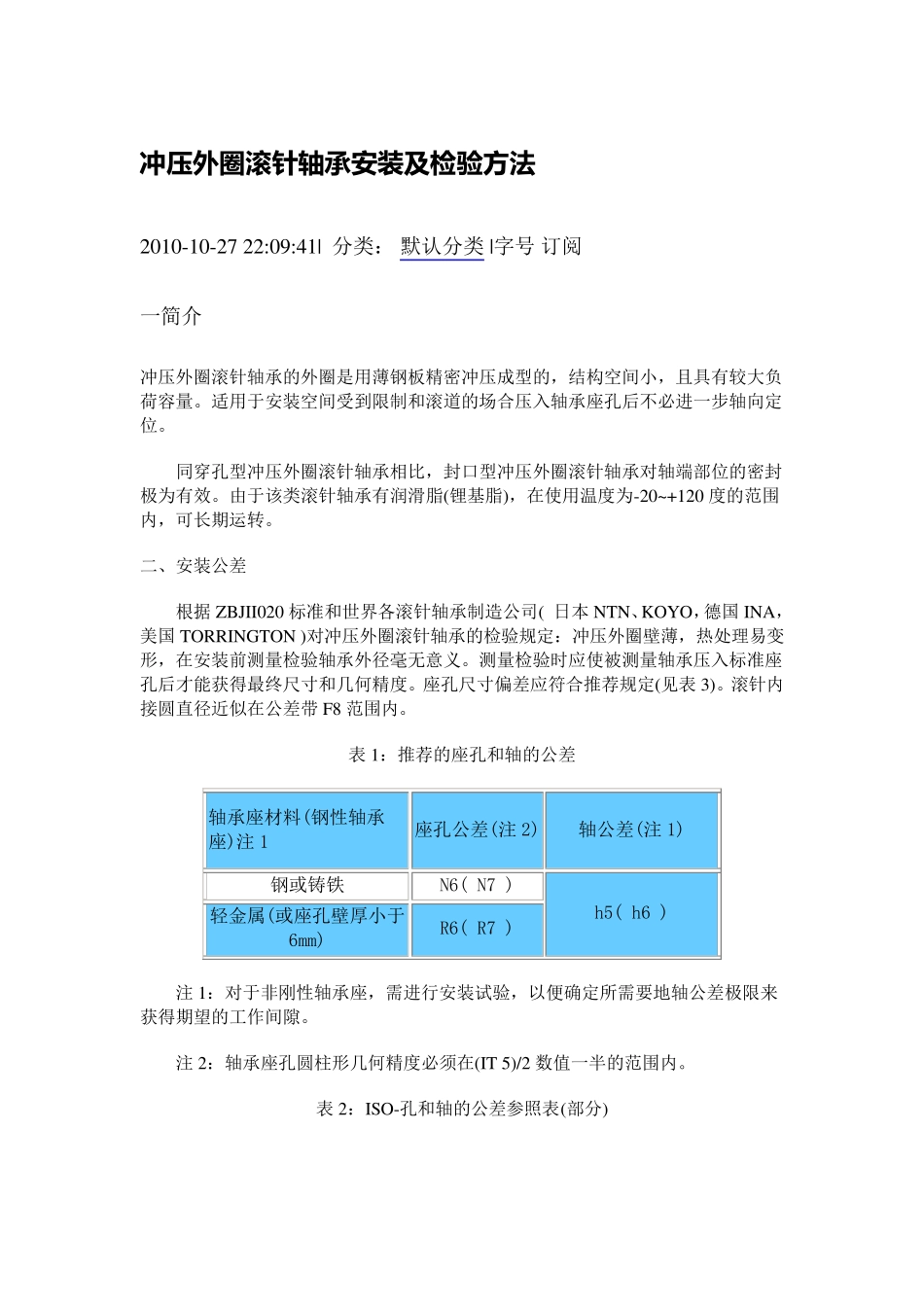

冲压外圈滚针轴承安装及检验方法 2010-10-27 22:09:41| 分类： 默认分类 |字号 订阅 一简介 冲压外圈滚针轴承的外圈是用薄钢板精密冲压成型的，结构空间小，且具有较大负荷容量。适用于安装空间受到限制和滚道的场合压入轴承座孔后不必进一步轴向定位。 同穿孔型冲压外圈滚针轴承相比，封口型冲压外圈滚针轴承对轴端部位的密封极为有效。由于该类滚针轴承有润滑脂(锂基脂)，在使用温度为-20~ +120 度的范围内，可长期运转。 二、安装公差 根据 ZBJII020 标准和世界各滚针轴承制造公司( 日本 NTN、KOYO，德国 INA，美国 TORRINGTON )对冲压外圈滚针轴承的检验规定：冲压外圈壁薄，热处理易变形，在安装前测量检验轴承外径毫无意义。测量检验时应使被测量轴承压入标准座孔后才能获得最终尺寸和几何精度。座孔尺寸偏差应符合推荐规定(见表3)。滚针内接圆直径近似在公差带F8 范围内。 表1：推荐的座孔和轴的公差 轴承座材 料 (钢性 轴承座)注 1 座孔公差(注 2) 轴公差(注 1) 钢或 铸 铁 N6( N7 ) h5( h6 ) 轻 金 属 (或 座孔壁厚 小于6mm) R6( R7 ) 注 1：对于非 刚 性 轴承座，需 进行 安装试 验，以 便 确 定所 需 要 地 轴公差极限来获得期望 的工 作 间隙 。 注 2：轴承座孔圆柱 形几何精度必须 在(IT 5)/2 数 值 一半 的范围内。 表2：ISO-孔和轴的公差参 照 表(部分) 尺寸范围 mm N6 ( N7 ) R6 ( R7 ) h5 ( h6 ) 超过 3-6 -0.005~-0.013 (-0.004~-0.016) -0.012~-0.020 (-0.011~-0.023) 0~-0.005 (0~-0.008) 超过 6-10 -0.007~-0.016 (-0.004~-0.019) -0.016~-0.025 (-0.013~-0.028) 0~-0.006 (0~-0.009) 超过 10-18 -0.009~-0.020 (-0.005~-0.023) -0.020~-0.031 (-0.016~-0.034) 0~-0.008 (0~-0.011) 超过 18-30 -0.011~-0.024 (-0.007~-0.028) -0.024~-0.037 (-0.020~-0.041) 0~-0.009 (0~-0.013) 超过 30-40 -0.012~-0.028 (-0.008~-0.033) -0.029~-0.045 (-0.025~-0.050) 0~-0.011 (0~-0.016) 超过 40-50 -0.012~-0.028 (-0.008~-0.033) -0.029~-0.045 (-0.025~-0.050) 0~-0.011 (0~-0.016) 超过 50-65 -0.014~-0.033 (-0.009~-0.039) -0.035~-0.054 (-0.030~-0.060) 0~-0.013 (0~-0.019) 超过 65-80 -0.014~-0.033 (-0.009~-0.039) -0.037~-0.056 (-0.032~-0.062) 0~-0.0...
