冷冻式压缩空气干燥机论述VIP免费

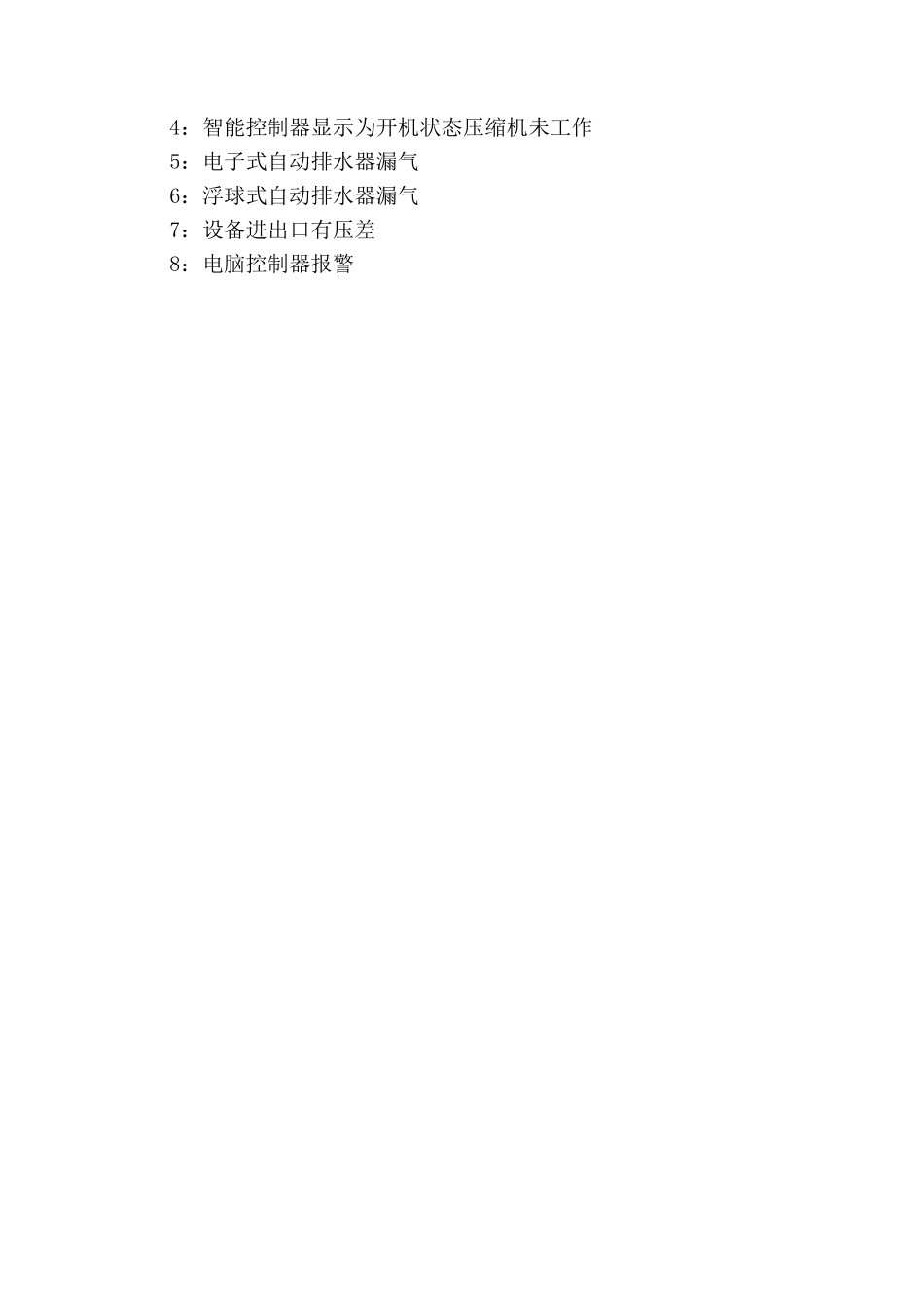

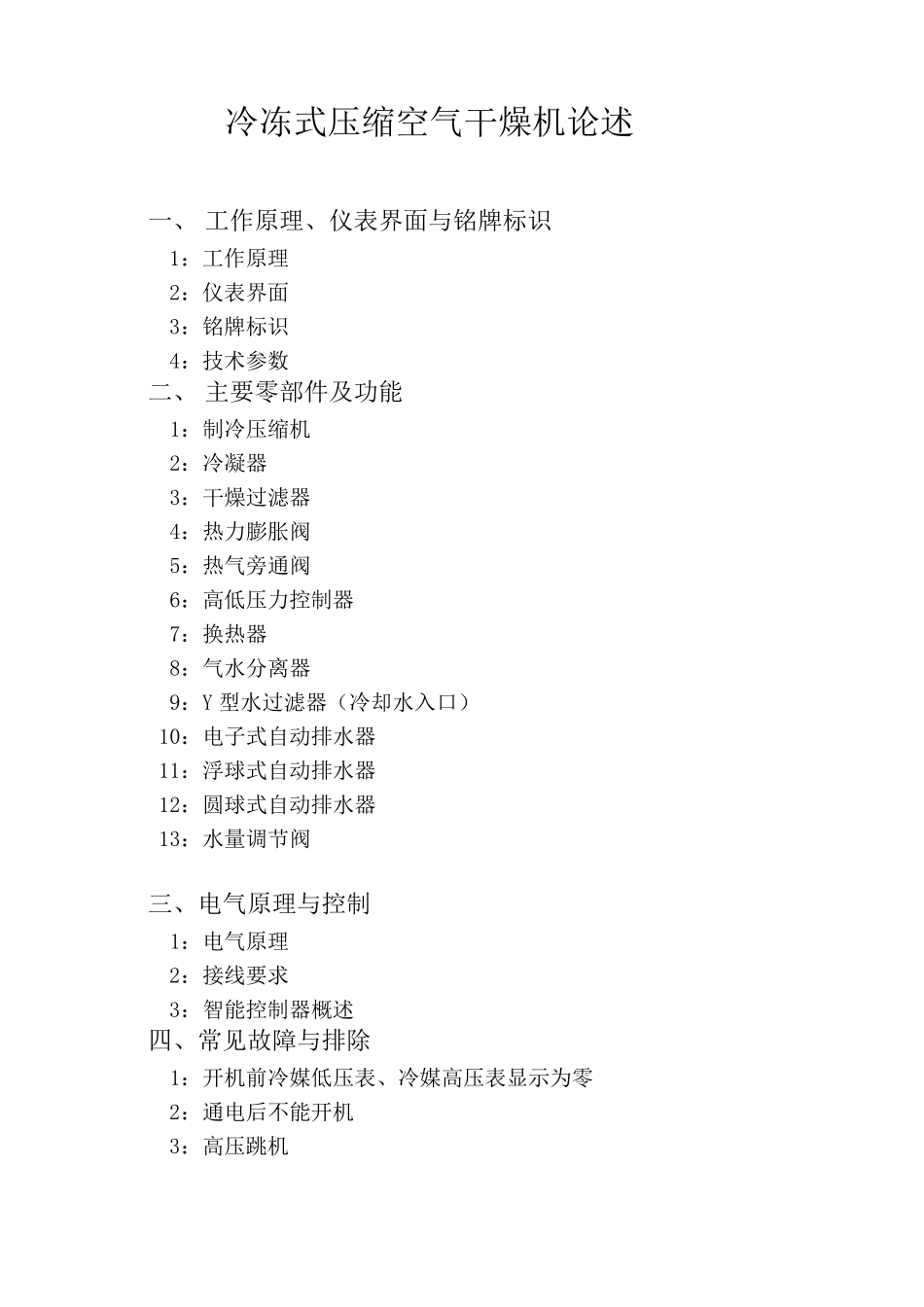

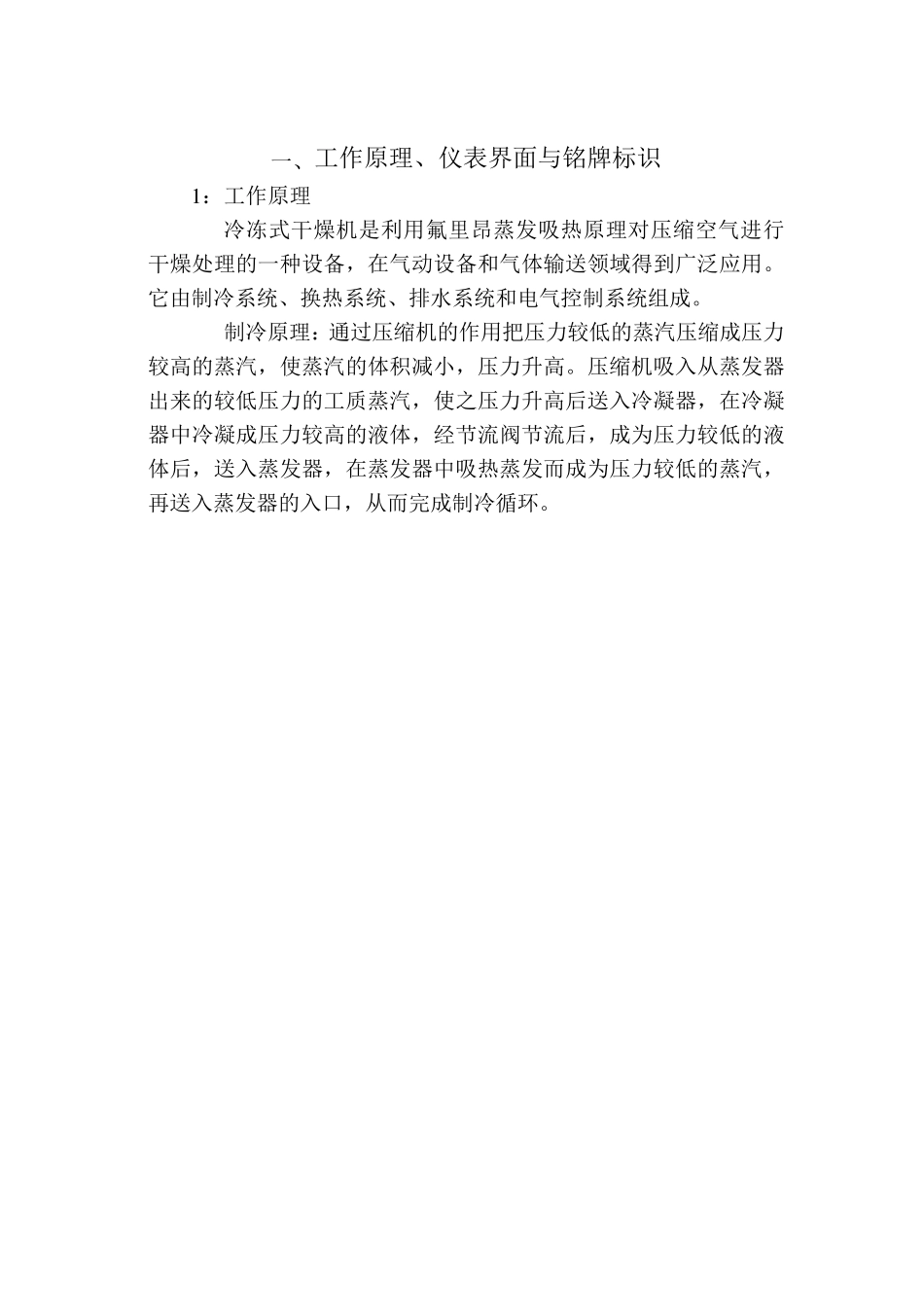

冷冻式压缩空气干燥机论述 一、 工作原理、仪表界面与铭牌标识 1：工作原理 2：仪表界面 3：铭牌标识 4：技术参数 二、 主要零部件及功能 1：制冷压缩机 2：冷凝器 3：干燥过滤器 4：热力膨胀阀 5：热气旁通阀 6：高低压力控制器 7：换热器 8：气水分离器 9：Y 型水过滤器（冷却水入口） 10：电子式自动排水器 11：浮球式自动排水器 12：圆球式自动排水器 13：水量调节阀 三、电气原理与控制 1：电气原理 2：接线要求 3：智能控制器概述 四、常见故障与排除 1：开机前冷媒低压表、冷媒高压表显示为零 2：通电后不能开机 3：高压跳机 4：智能控制器显示为开机状态压缩机未工作 5：电子式自动排水器漏气 6：浮球式自动排水器漏气 7：设备进出口有压差 8：电脑控制器报警 一、工作原理、仪表界面与铭牌标识 1 ：工作原理 冷冻式干燥机是利用氟里昂蒸发吸热原理对压缩空气进行干燥处理的一种设备，在气动设备和气体输送领域得到广泛应用。它由制冷系统、换热系统、排水系统和电气控制系统组成。 制冷原理：通过压缩机的作用把压力较低的蒸汽压缩成压力较高的蒸汽，使蒸汽的体积减小，压力升高。压缩机吸入从蒸发器出来的较低压力的工质蒸汽，使之压力升高后送入冷凝器，在冷凝器中冷凝成压力较高的液体，经节流阀节流后，成为压力较低的液体后，送入蒸发器，在蒸发器中吸热蒸发而成为压力较低的蒸汽，再送入蒸发器的入口，从而完成制冷循环。 2：仪表界面 杰马公司所生产的冷冻式干燥机仪表界面如图： ①入口压力、出口压力显示为压缩空气进出该设备的压力，在压力表无损坏情况两表压力误差应小于0.05MPa。在表压大于0.1MPa 时需查找原因。 ②冷媒低压表显示为氟里昂的蒸发压力，冷媒高压表显示为氟里昂的冷凝压力。在设备停机时两压力表显示一致，开机后冷媒低压表应在0.4～0.55MPa 范围内，冷媒高压表在1.2～1.8MPa 范围内。 ③智能控制器 杰马智能型控制器(JM-KZ4 型)采用微处理器控制，性能可靠，操作简便。适合在温差大的工况环境中长时间不间断工作，并能承受较大电磁波干扰。 3：铭牌标识 J W A — ╳ P 智能型控制 气体处理量m³/min 风 冷型 水 冷型 杰马公司 例 ： JW—400P 表示杰马公司处理量为40m³/min的水 冷智能型控制干燥机。 4：技术参数 一、型号：JW-600P 二、干燥机进口工况： 设计工况： 进口空气流量： 60m³/min 进口空气压力： 0.7～1.0MPa ...
