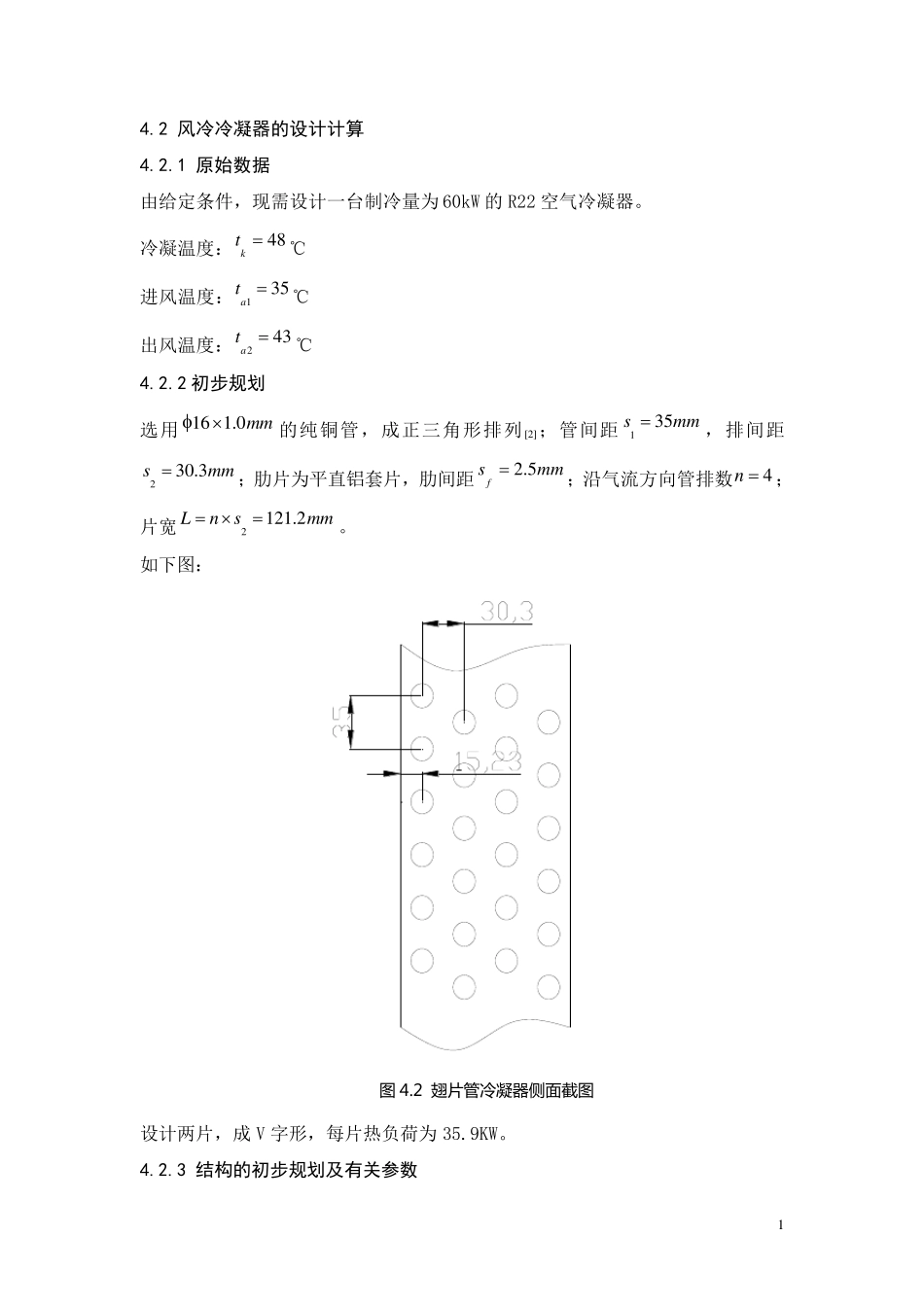

1 4.2 风冷冷凝器的设计计算 4.2.1 原始数据 由给定条件，现需设计一台制冷量为60kW 的R22 空气冷凝器。 冷凝温度：48kt ℃ 进风温度：135at ℃ 出风温度：243at℃ 4.2.2 初步规划 选用 16 1.0mm的纯铜管，成正三角形排列 [2]；管间距135smm，排间距230.3smm；肋片为平直铝套片，肋间距2.5fsmm；沿气流方向管排数4n ；片宽2121.2Lnsmm。 如下图： 图 4.2 翅 片 管 冷 凝 器 侧面截图 设计两片，成 V 字形，每片热负荷为35.9KW。 4.2.3 结构的初步规划及有关参数 2 各部分单位管长面积为[2]： 肋片面积： 21222(/ 4)/0.6815/fbffssdsmm 肋片基管面积： 32(1/)3.14159 16.3 10(1 0.2/ 0.25)0.04814/bbfffdsmm 肋管外总表面积： 220.68150.04814/0.7296/tfbfffmmmm 肋管内表面积： 3223.14159 (16 1.0 2) 10/0.04398/iifdmmmm 肋化系数： /16.885tiff  4.2.4 进出换热器的温差及风量 温差[1]： 218aaatttC  风量[2]： 3335.9 2/1.0995 1.005 88.122/kampaaQVctmsms （4.2a） 其中定性温度： 12392aaamtttC 3 31.0995/mkg m  1.005/(. )pacwkg k 4.2.5 肋片效率及空气侧换热系数的计算 根据肋片参数，冷凝器的空气最小流通面积minA与迎风面积fA 之比[2]： 1min1()()(35 16.3) (250.15)35 2.50.5022bffffsssAAss （4.2b） 考虑降噪节能等因素取迎面风速 2.8/m s ， 则最小流通面风速： maxmin5.575/ffAWwAm s 当量直径：（最小流通面的面积与周长之比） 2 (35 16.3)(2.50.15) /(35 16.32.50.15)4.17eqdmm 空气的雷诺数： max6Re5.575 4.17517.5 101330.1663eqfWdv 单元空气流道长径比： 121.229.034.175epLd 根据流体横向流过肋片管簇的的整张平套片换热计算公式[3]： 2630.5180.02310.000425()3 10 ()0.1307eqeqeqLLLAddd  4 0.24 Re(1.36)10000.1361fCA 0.450.00660.6416eqLnd Re0.280.08 10000.1736fm    批 注 ： 以 上两个公式 m 和 n 应该互换 所以，管外的表面传热系数[3]： 021.1Re()53.32/()fnmfeqeqLaCddwmk 对于叉排，有 ...
