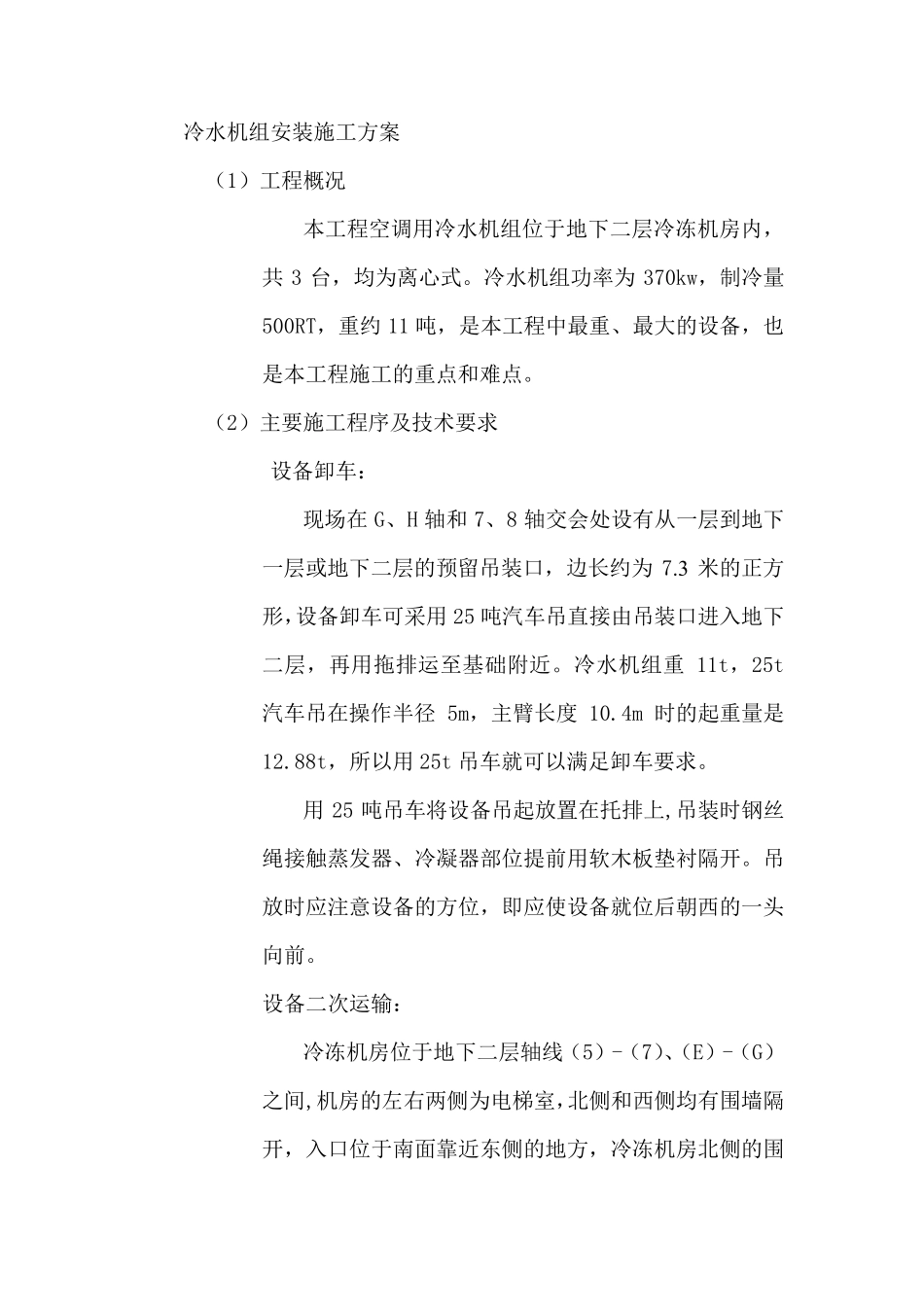

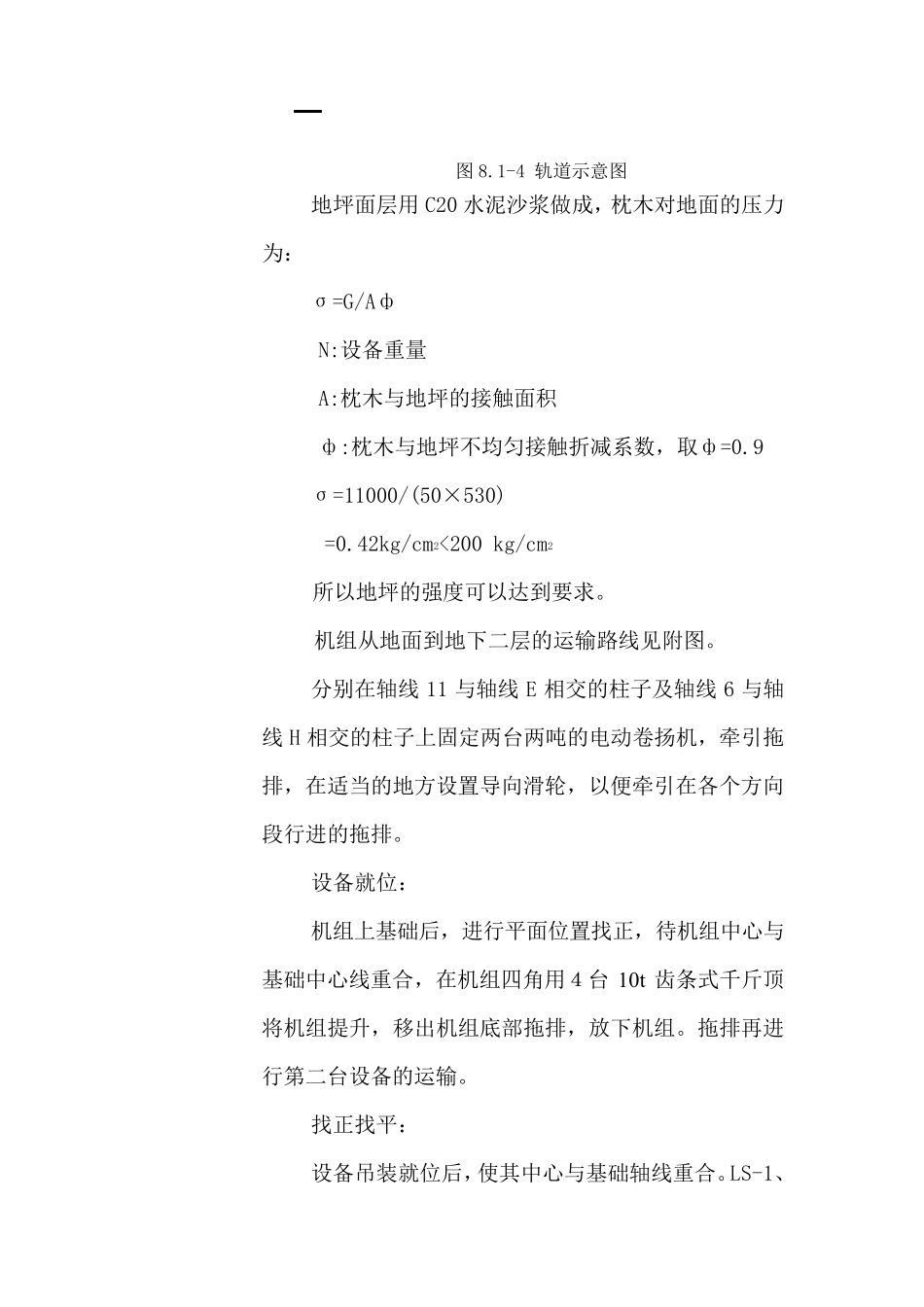

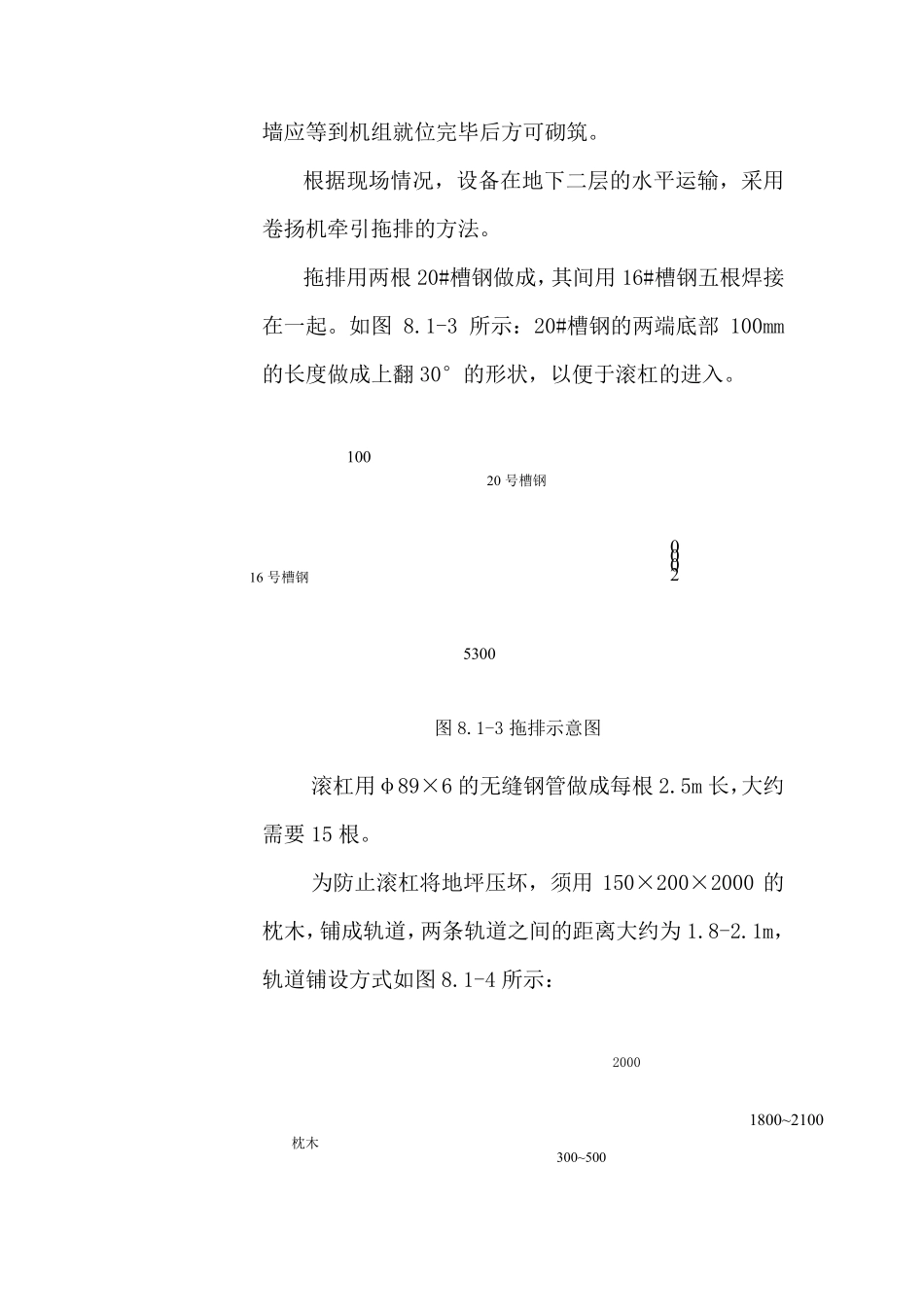

冷水机组安装施工方案 (1)工程概况 本工程空调用冷水机组位于地下二层冷冻机房内,共3 台,均为离心式。冷水机组功率为370kw,制冷量500RT,重约11 吨,是本工程中最重、最大的设备,也是本工程施工的重点和难点。 (2)主要施工程序及技术要求 设备卸车: 现场在 G、H 轴和 7、8 轴交会处设有从一层到地下一层或地下二层的预留吊装口,边长约为7.3 米的正方形,设备卸车可采用25 吨汽车吊直接由吊装口进入地下二层,再用拖排运至基础附近。冷水机组重11t,25t汽车吊在操作半径 5m,主臂长度 10.4m 时的起重量是12.88t,所以用25t 吊车就可以满足卸车要求。 用25 吨吊车将设备吊起放置在托排上,吊装时钢丝绳接触蒸发器、冷凝器部位提前用软木板垫衬隔开。吊放时应注意设备的方位,即应使设备就位后朝西的一头向前。 设备二次运输: 冷冻机房位于地下二层轴线(5)-(7)、(E)-(G)之间,机房的左右两侧为电梯 室 ,北 侧和西侧均有围 墙 隔开,入口位于南 面 靠 近东 侧的地方,冷冻机房北 侧的围墙应等到机组就位完毕后方可砌筑。 根据现场情况,设备在地下二层的水平运输,采用卷扬机牵引拖排的方法。 拖排用两根20#槽钢做成,其间用16#槽钢五根焊接在一起。如图8.1-3 所示:20#槽钢的两端底部100mm的长度做成上翻30°的形状,以便于滚杠的进入。 图8.1-3 拖排示意图 滚杠用φ89×6 的无缝钢管做成每根2.5m 长,大约需要 15 根。 为防止滚杠将地坪压坏,须用150×200×2000 的枕木,铺成轨道,两条轨道之间的距离大约为 1.8-2.1m,轨道铺设方式如图8.1-4 所示: 100 5300 2000 20 号槽钢 16 号槽钢 2000 300~500 1800~2100 枕木 图8.1-4 轨道示意图 地坪面层用C20 水泥沙浆做成,枕木对地面的压力为: σ=G/Aф N:设备重量 A:枕木与地坪的接触面积 ф:枕木与地坪不均匀接触折减系数,取ф=0.9 σ=11000/(50×530) =0.42kg/cm2<200 kg/cm2 所以地坪的强度可以达到要求。 机组从地面到地下二层的运输路线见附图。 分别在轴线 11 与轴线 E 相交的柱子及轴线 6 与轴线 H 相交的柱子上固定两台两吨的电动卷扬机,牵引拖排,在适当的地方设置导向滑轮,以便牵引在各个方向段行进的拖排。 设备就位: 机组上基础后,进行平面位置找正,待机组中心与基础中心线重合,在机组四角用4台 10t 齿条式千斤顶将机组提升,移出机组底部拖排,放下机组。拖排再进行第二台...
