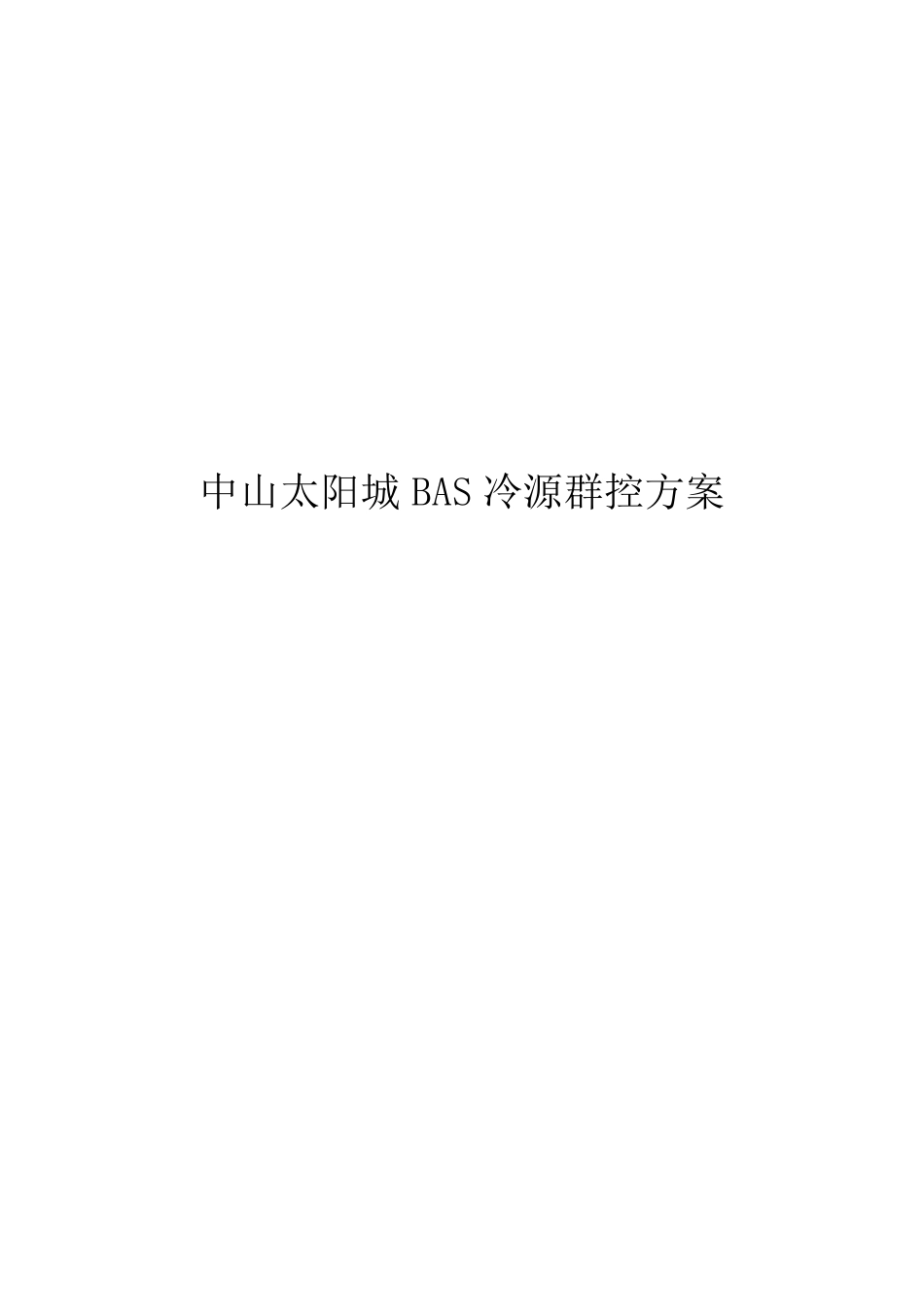

中山太阳城 BAS 冷源群控方案 1 群控介绍 作为一栋现代化建筑物，致力于创造一个高效节能、绿色环保、舒适、高性能价格比、温馨而安全的环境。广晟国际大厦项目对建筑物机电设备节能方面有很高的要求，建筑物内分布着冷水机、电梯、高低压变配电柜、大量的空调风柜、给排水泵等机电设备，这种情况下，建筑物内的所有机电设备如何进行统一管理，如何节能控制，如何收集报表进行数据分析，就显得尤为重要,该项目节能系统的关键。 2.1 群控范围 针对太阳城项目，主要冷源群控方案主要包括以下几个方面： （1） 监控的设备编号及点表 （2） 冷源群控系统监控原理 （3） 冷源群控系统整体节能控制 （4） 冷源群控系统主要算法 （5） 冷源群控系统功能 2 冷源群控系统监控原理 太阳城项目项目采用了冷冻水泵变频、冷却水泵，如何保证各设备稳定协调运行并做到节能控制是本系统节能管理的关键。 2.1 冷源群控功能 1）节能 控制器实时检测系统的负荷情况，根据负荷大小和累计运行时间法，启停相应的冷水机组和相关设备，使冷水机组制冷能力和系统实际负荷匹配，冷源系统群控避免多开机，降低运行费用。 根据系统负荷对冷却泵、冷冻泵变频及台数控制，节约能源。 根据冷却水温度启停冷却塔风机台数。 根据系统运行情况，对冷水机组出水温度设定，降低运行费用。 2）控制 设备顺序启停并有连锁保护。 根据实际需求设定冷却水回水温度。 根据末端压差值、温度与压差设定值的比较，自动调整水泵频率与支管阀门的开度来控制每个支管的流量。 3）管理 实现自动化控制，减少操作失误。 延长机组寿命，提高设备利用率。 降低操作人员劳动强度。 实现计算机集中监控（在冷水机组机房可以独立监控），提高管理效率及反应速度。 2.2 冷源群控监控原理说明 本设计从冷站整体效率出发的控制策略，即当冷站系统中所需控制的目标有多个时，协 调各 自之 间的逻 辑 关系，协 调冷机控制、冷冻水泵控制、冷却水泵控制、冷却塔控制甚 至 是末端调节之 间的关系。 本章 节以地 下 一 层 机组群控系统作为 依 据叙 述 相关控制原理，其 它 系统与之类 似 。 2.2.1 冷水机组控制 冷水机组是整个中央空调系统的心脏，自控节能控制系统以冷水机组为中心，着眼于整个空调系统，根据冷水机组的运行可靠性要求，自动控制辅助设备，主要包括冷冻水泵，冷却塔风机，风...
