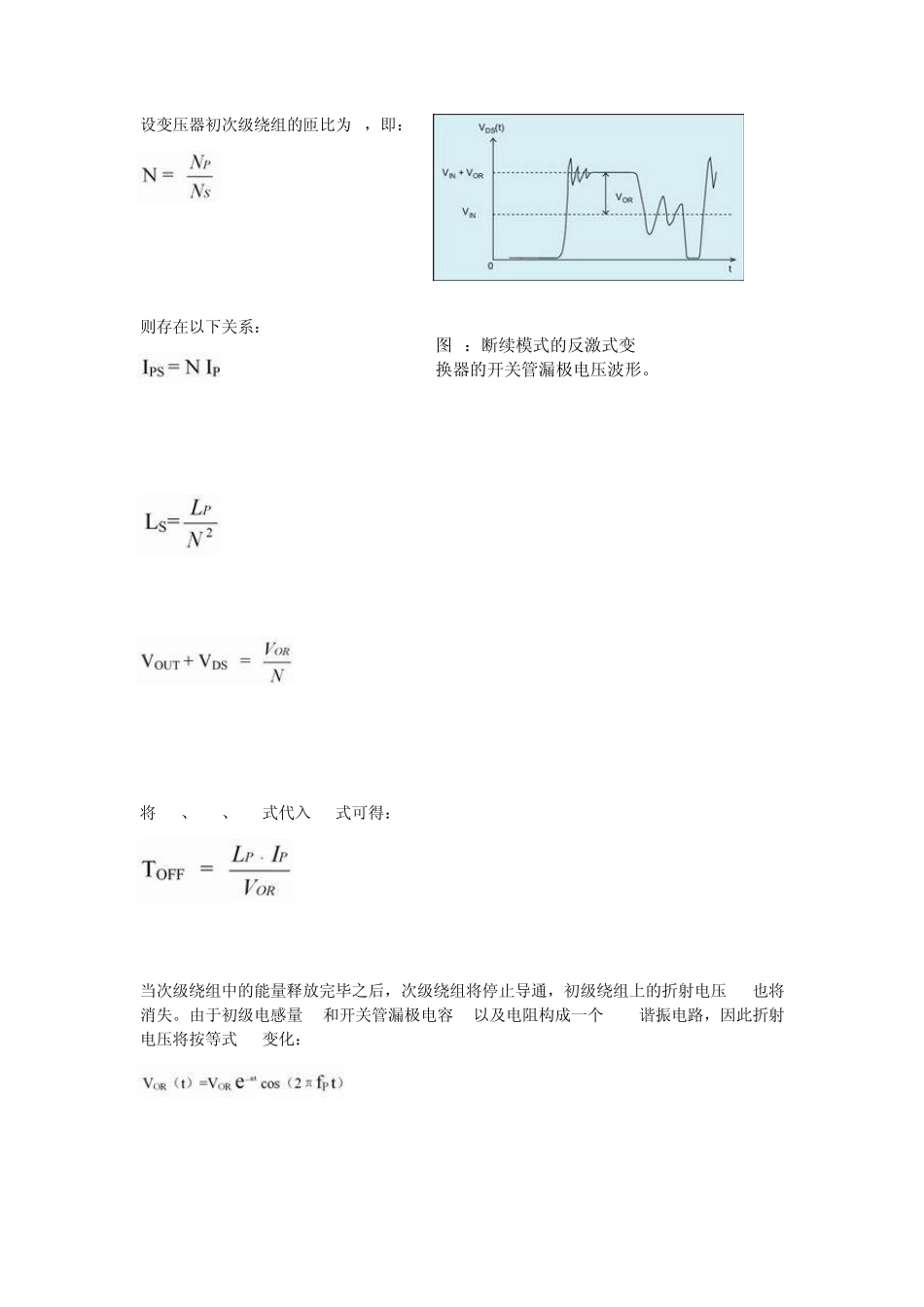

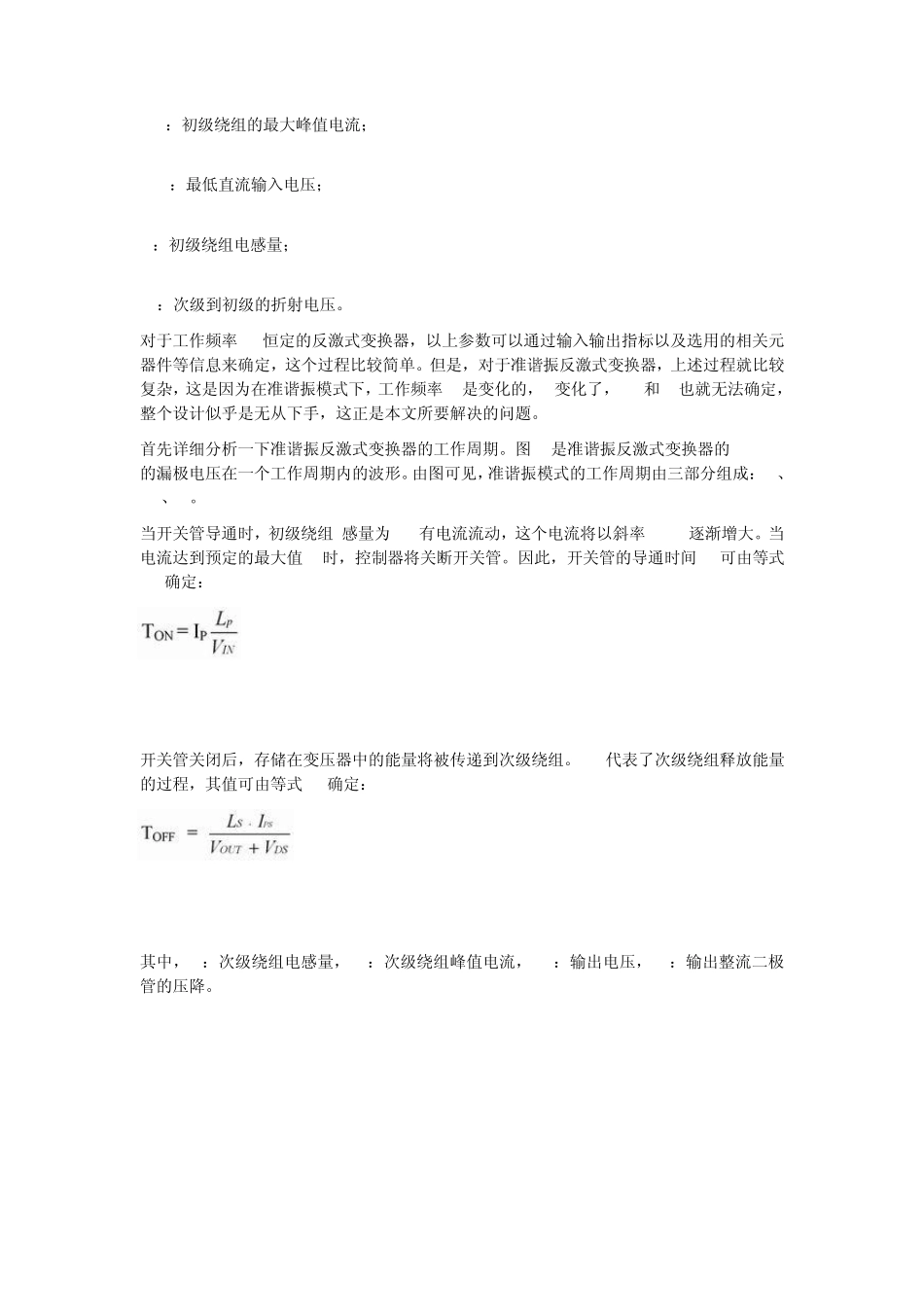

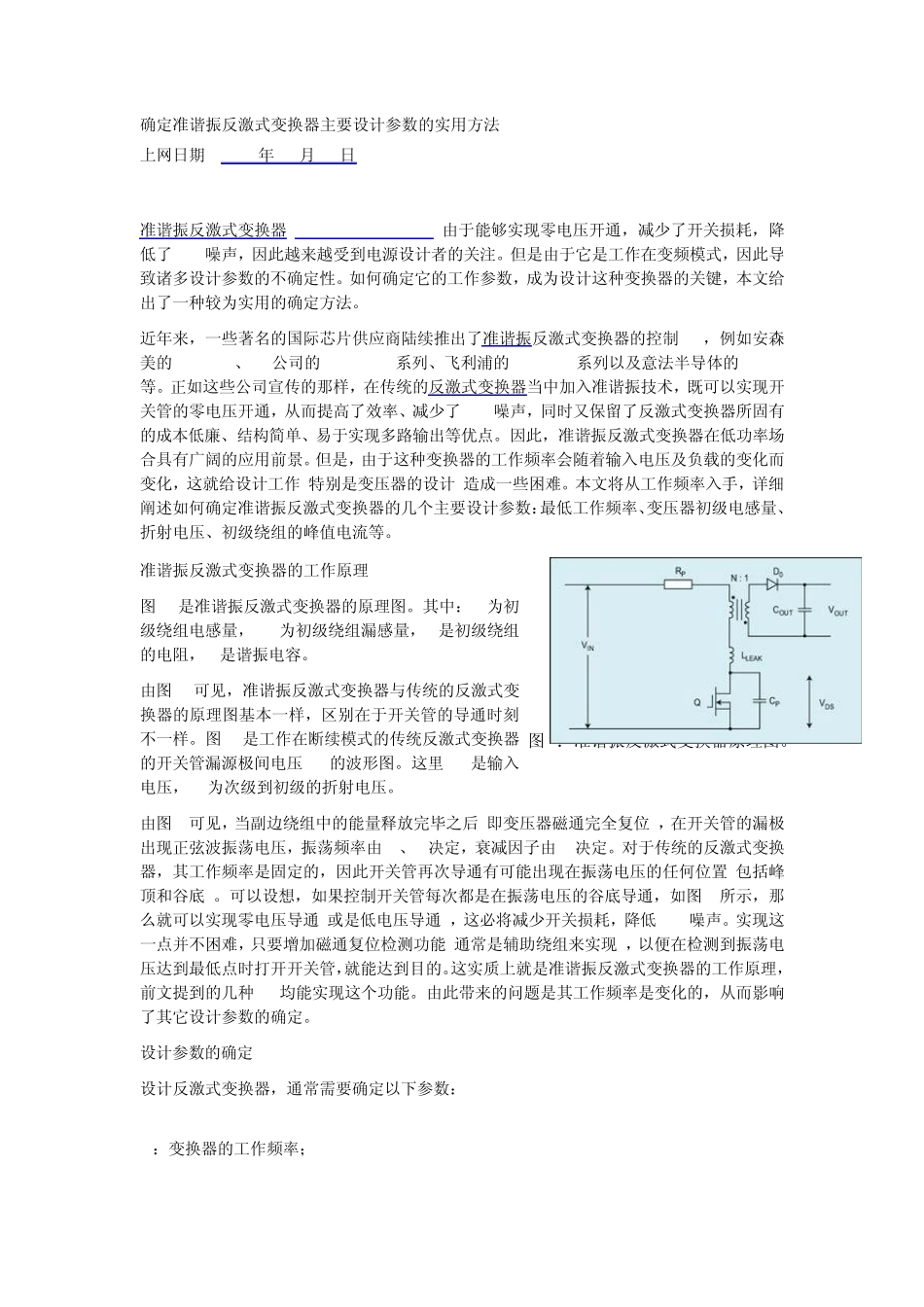

确定准谐振反激式变换器主要设计参数的实用方法 上网日期: 2005年08月15日 准谐振反激式变换器(Flyback Converter)由于能够实现零电压开通，减少了开关损耗，降低了EMI噪声，因此越来越受到电源设计者的关注。但是由于它是工作在变频模式，因此导致诸多设计参数的不确定性。如何确定它的工作参数，成为设计这种变换器的关键，本文给出了一种较为实用的确定方法。 近年来，一些著名的国际芯片供应商陆续推出了准谐振反激式变换器的控制IC，例如安森美的NCP1207、IR公司的IRIS40XX系列、飞利浦的TEA162X系列以及意法半导体的L6565等。正如这些公司宣传的那样，在传统的反激式变换器当中加入准谐振技术，既可以实现开关管的零电压开通，从而提高了效率、减少了EMI噪声，同时又保留了反激式变换器所固有的成本低廉、结构简单、易于实现多路输出等优点。因此，准谐振反激式变换器在低功率场合具有广阔的应用前景。但是，由于这种变换器的工作频率会随着输入电压及负载的变化而变化，这就给设计工作(特别是变压器的设计)造成一些困难。本文将从工作频率入手，详细阐述如何确定准谐振反激式变换器的几个主要设计参数：最低工作频率、变压器初级电感量、折射电压、初级绕组的峰值电流等。 准谐振反激式变换器的工作原理 图 1是准谐振反激式变换器的原理图。其中：LP为初级绕组电感量，LLEAK为初级绕组漏感量，RP是初级绕组的电阻，CP是谐振电容。 由图 1可见，准谐振反激式变换器与传统的反激式变换器的原理图基本一样，区别在于开关管的导通时刻不一样。图 2是工作在断续模式的传统反激式变换器的开关管漏源极间电压VDS的波形图。这里 VIN是输入电压，VOR为次级到初级的折射电压。 由图 2可见，当副边绕组中的能量释放完毕之后(即变压器磁通完全复位)，在开关管的漏极出现正弦波振荡电压，振荡频率由LP、CP决定，衰减因子由RP决定。对于传统的反激式变换器，其工作频率是固定的，因此开关管再次导通有可能出现在振荡电压的任何位置(包括峰顶和谷底)。可以设想，如果控制开关管每次都是在振荡电压的谷底导通，如图 3所示，那么就可以实现零电压导通(或是低电压导通)，这必将减少开关损耗，降低EMI噪声。实现这一点并不困难，只要增加磁通复位检测功能(通常是辅助绕组来实现)，以便在检测到振荡电压达到最低点时打开开关管，就能达到目的。这实质上就是准谐振反激式变换器的工作原理，前文提到的几种IC均能实现这个功能。由此带来的问题是其...
