高压试验操作VIP免费

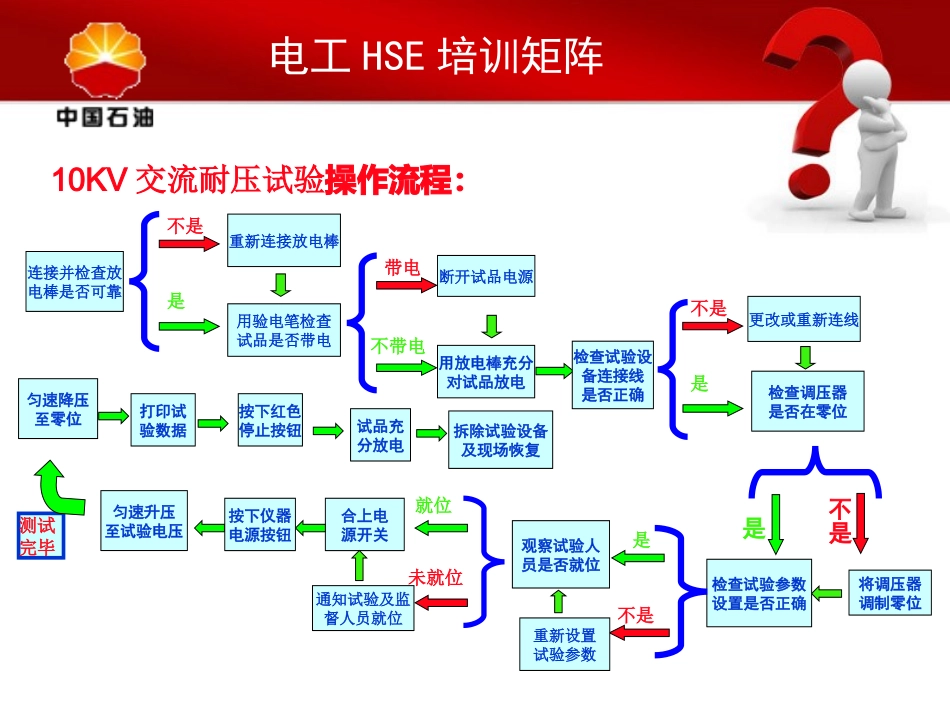

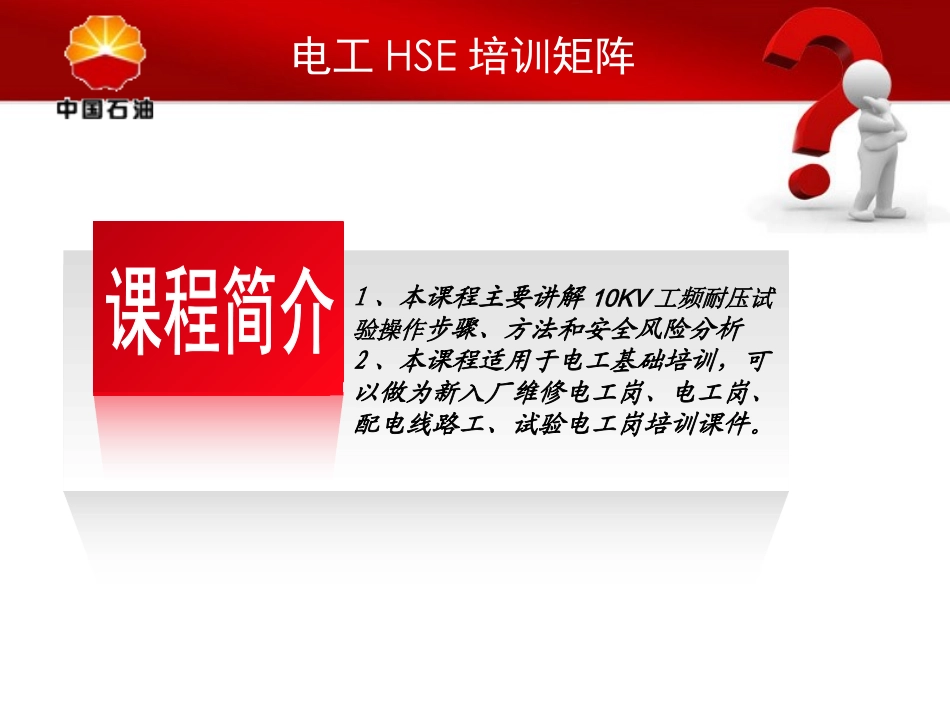

油建公司：王迎春电工HSE培训矩阵电工HSE培训矩阵1、本课程主要讲解10KV工频耐压试验操作步骤、方法和安全风险分析2、本课程适用于电工基础培训，可以做为新入厂维修电工岗、电工岗、配电线路工、试验电工岗培训课件。电工HSE培训矩阵连接并检查放电棒是否可靠10KV交流耐压试验操作流程：重新连接放电棒不是是用验电笔检查试品是否带电断开试品电源带电不带电用放电棒充分对试品放电更改或重新连线不是是检查调压器是否在零位是不是将调压器调制零位检查试验参数设置是否正确是不是观察试验人员是否就位重新设置试验参数就位未就位合上电源开关通知试验及监督人员就位按下仪器电源按钮匀速升压至试验电压匀速降压至零位测试完毕按下红色停止按钮试品充分放电检查试验设备连接线是否正确拆除试验设备及现场恢复打印试验数据电工HSE培训矩阵一、工具准备1、技术要求工具准备：升压操作箱、单相变压器、便携式电源、电源接线盘、接地线（带接地棒）、放电棒、绝缘拉杆、升压引线、验电笔、警戒带、安全警示牌、常用电工工具等。2、安全分析1）未对试验设备进行检查。2）未选用适当设备对被测品进行试验。3、消减措施1）及时检查试验设备，掌握设备使用情况，以便及时维修，防止因试验设备本身出现其他事故。2）选用适当设备对被测品进行试验。电工HSE培训矩阵二、准备工作1、技术要求1）劳保穿戴齐全，如：工作服，安全帽，电工手套等2）与属地管理人员联系，现场确认试品型号、数量等基本信息并做相应记录。3）检查实验设备及测试线是否合格。2、安全分析1）劳保穿戴不规范，造成伤亡事故。2）未核实被测设备的产品型号等技术参数信息，造成出具试验报告不准确。3、消减措施1）试验与施工人员必须劳保穿戴齐全。2）及时核实设备产品型号等技术参数。电工HSE培训矩阵三、制作临时接地1、技术要求将临时接地棒插于地面下400mm，连接接地线及放电棒并检查连接应可靠。2、安全分析临时接地制作不规范或接地线连接不牢固，造成保护接地失效，待试验设备外壳带电时起不到保护作用。3、消减措施严格按照技术要求制作临时接地，放电棒及接地线应连接牢靠。电工HSE培训矩阵四、试品验电和放电1、技术要求1）试验前应用验电笔检测试品是否完全不带电，若带电应先与电网断开。2）确认试品不带电后用接地棒顶端金属部分充分接触试品2~3分钟，确保充分放电。2、安全分析1）试验前未验电，因造成人员误触电。2）放电不完全易发生人员电击事故。3、消减措1）试品应严格按照规程进行验电。2）试品试验前后必须充分放电，避免电击事故发生。电工HSE培训矩阵五、设置试验警戒范围1、技术要求用警戒带圈出不小于5m×5m的试验区域，并在试验四周醒目地方悬挂“高压试验、请勿靠近”等警示性标识牌。2、安全分析非试验员进入试验区造成人员触电事故。3、消减措施试验区域内做好警示，四周挂接警戒带并设专人监护。电工HSE培训矩阵六、连接试验接线1、技术要求按照接线图正确连接实验设备及接线，试验前应检查并确认接线正确。2、安全分析1）未按试验链路图接线，造成试验失败。2）接线后未对所接线路进行检查直接进行试验，易发生接触不良现象。3、消减措施1）按照链路图连接设备及试品接线。2）接线完毕后对所接线路做认真检查，确认连接可靠。电工HSE培训矩阵七、试验前警示1、技术要求检查试验设备接线确认无误通知有关人员开始试验。试验用语：10KV耐压试验准备完毕。警示人员回复：试验现场无异常，可以进行试验。2、安全分析未通知或警示有关人员离开至安全区域内开始试验易造成人员触电事故。3、消减措施检查无误后及时通知在场人员及时离开至安全区域内。电工HSE培训矩阵八、升压、降压1、技术要求1）按下绿色启动按钮，顺时针旋转调压器以每秒2～3KV速度匀速升压至试验电压（具体试品详见常用电气试验标准）。2）逆时针旋转调压器匀速降压至0KV后切断试验设备电源2、安全分析1）试验设备容量过小时，升压过快容易造成跳闸或烧毁保险。2）升压或降压过程中触碰到带电部位，造成人员触电。3）未降压直接断电，造成设备损坏。3、消减措施1）按照规定速度均匀升压。2）注意操作面带电端子，保持安全距...
