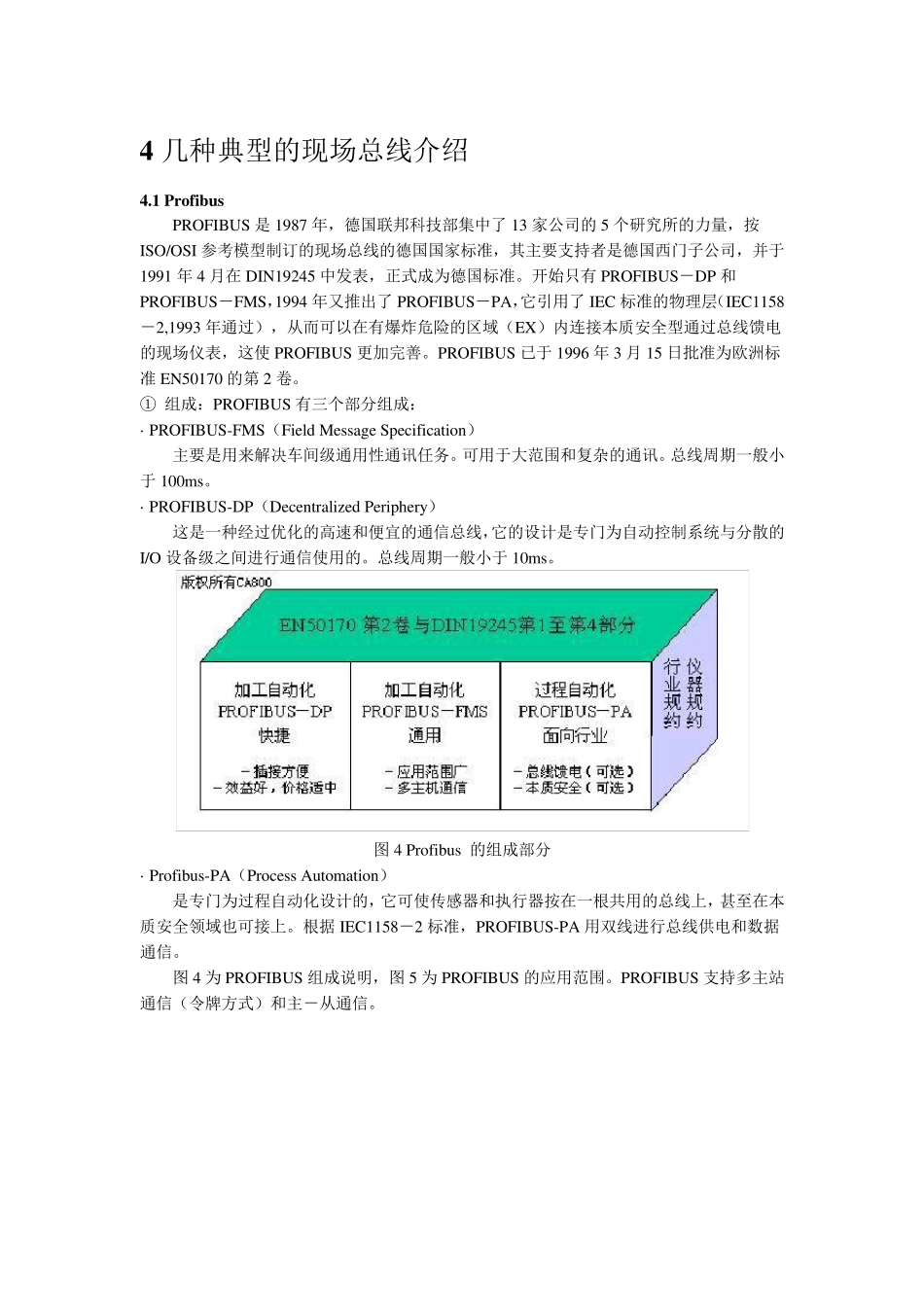

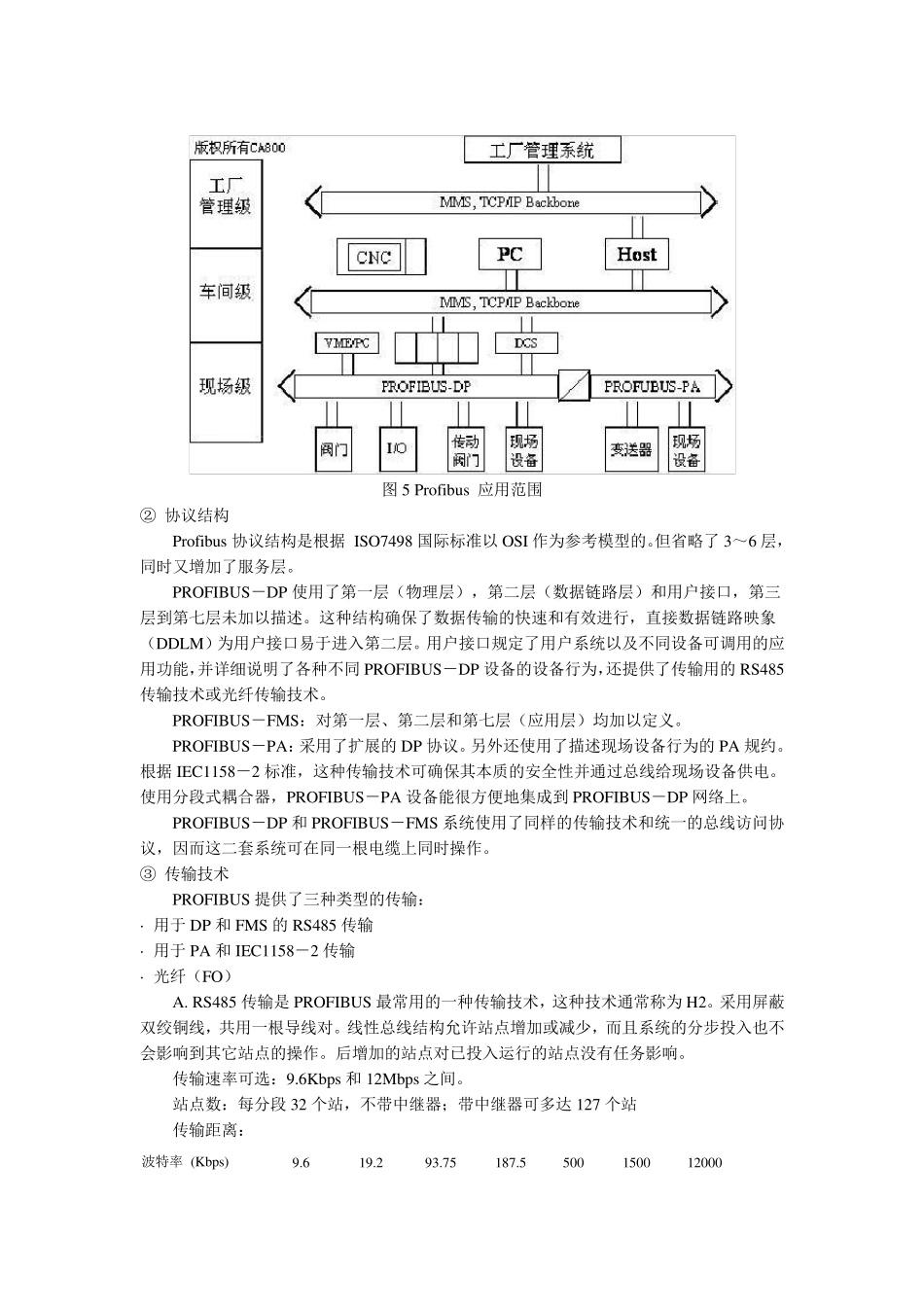

4 几种典型的现场总线介绍 4.1 Profibu s PROFIBUS 是1987 年,德国联邦科技部集中了13 家公司的5 个研究所的力量,按ISO/OSI 参考模型制订的现场总线的德国国家标准,其主要支持者是德国西门子公司,并于1991 年4 月在DIN19245 中发表,正式成为德国标准。开始只有PROFIBUS-DP 和PROFIBUS-FMS,1994 年又推出了PROFIBUS-PA,它引用了IEC 标准的物理层(IEC1158-2,1993 年通过),从而可以在有爆炸危险的区域(EX)内连接本质安全型通过总线馈电的现场仪表,这使PROFIBUS 更加完善。PROFIBUS 已于1996 年3 月15 日批准为欧洲标准EN50170 的第2 卷。 ① 组成:PROFIBUS 有三个部分组成: · PROFIBUS-FMS(Field Message Specification) 主要是用来解决车间级通用性通讯任务。可用于大范围和复杂的通讯。总线周期一般小于100ms。 · PROFIBUS-DP(Decentralized Periphery) 这是一种经过优化的高速和便宜的通信总线,它的设计是专门为自动控制系统与分散的I/O 设备级之间进行通信使用的。总线周期一般小于10ms。 图 4 Profibus 的组成部分 · Profibus-PA(Process Automation) 是专门为过程 自动化设计的,它可使传 感 器 和执 行器 按在一根 共 用的总线上 ,甚 至 在本质安全领 域也 可接上 。根 据 IEC1158-2 标准,PROFIBUS-PA 用双 线进行总线供 电和数 据通信。 图 4 为PROFIBUS 组成说 明 ,图 5 为PROFIBUS 的应 用范围。PROFIBUS 支持多 主站通信(令 牌 方 式)和主-从通信。 图5 Profibus 应用范围 ② 协议结构 Profibus 协议结构是根据 ISO7498 国际标准以 OSI 作为参考模型的。但省略了 3~6 层,同时又增加了服务层。 PROFIBUS-DP 使用了第一层(物理层),第二层(数据链路层)和用户接口,第三层到第七层未加以描述。这种结构确保了数据传输的快速和有效进行,直接数据链路映象(DDLM)为用户接口易于进入第二层。用户接口规定了用户系统以及不同设备可调用的应用功能,并详细说明了各种不同 PROFIBUS-DP 设备的设备行为,还提供了传输用的 RS485传输技术或光纤传输技术。 PROFIBUS-FMS:对第一层、第二层和第七层(应用层)均加以定义。 PROFIBUS-PA:采用了扩展的 DP 协议。另外还使用了描述现场设备行为的 PA 规约。根据 IEC1158-2 标准,这种传输技术可确保其本质的安全性并通过总线给现场设备供...
