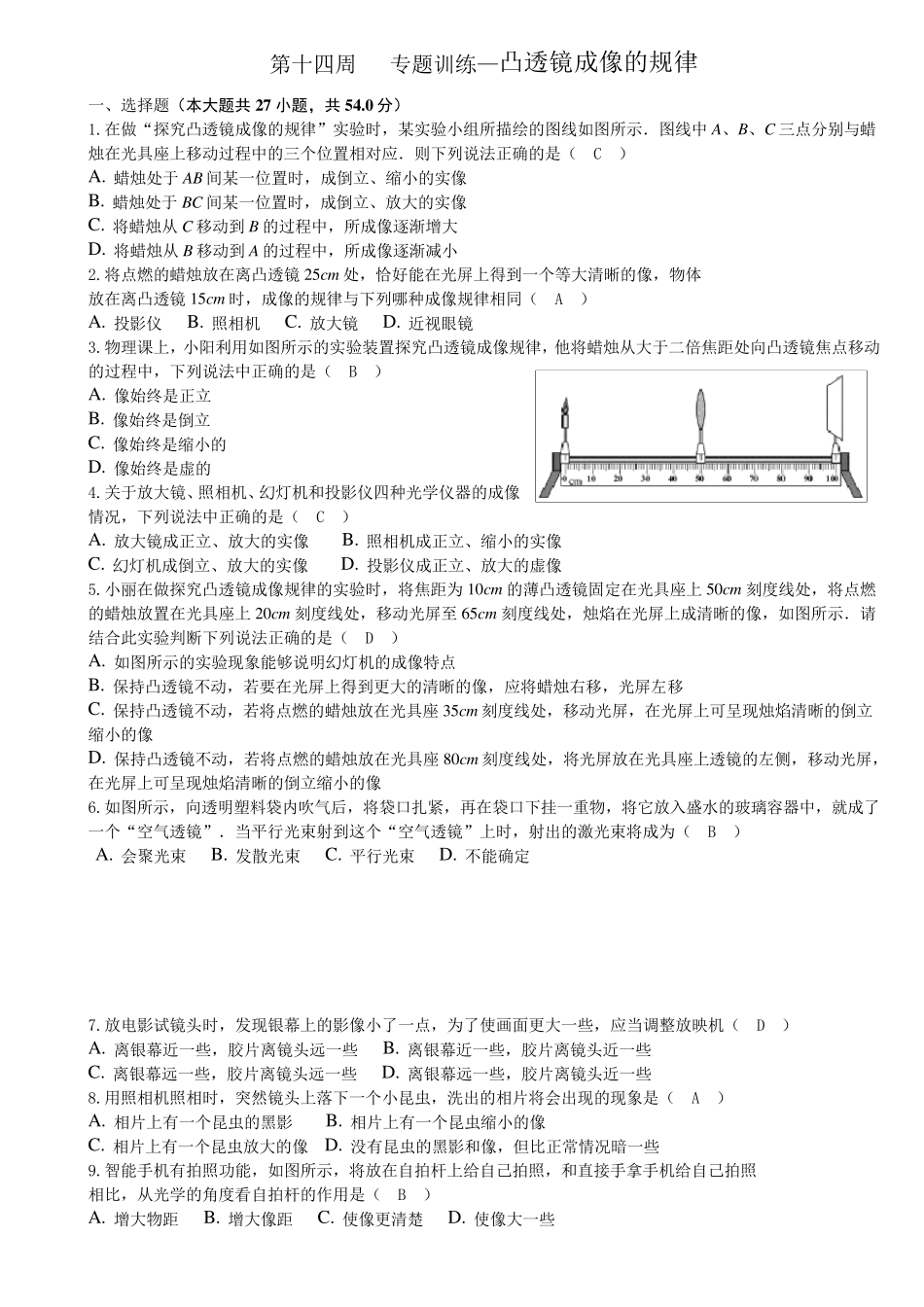

第十四周 专题训练—凸透镜成像的规律 一、选择题（本大题共 2 7 小题，共 5 4 .0 分） 1.在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示．图线中 A、B、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是（ C ） A. 蜡烛处于 AB 间某一位置时，成倒立、缩小的实像 B. 蜡烛处于 BC 间某一位置时，成倒立、放大的实像 C. 将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大 D. 将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小 2.将点燃的蜡烛放在离凸透镜 25cm 处，恰好能在光屏上得到一个等大清晰的像，物体放在离凸透镜 15cm 时，成像的规律与下列哪种成像规律相同（ A ） A. 投影仪 B. 照相机 C. 放大镜 D. 近视眼镜 3.物理课上，小阳利用如图所示的实验装置探究凸透镜成像规律，他将蜡烛从大于二倍焦距处向凸透镜焦点移动的过程中，下列说法中正确的是（ B ） A. 像始终是正立 B. 像始终是倒立 C. 像始终是缩小的 D. 像始终是虚的 4.关于放大镜、照相机、幻灯机和投影仪四种光学仪器的成像情况，下列说法中正确的是（ C ） A. 放大镜成正立、放大的实像 B. 照相机成正立、缩小的实像 C. 幻灯机成倒立、放大的实像 D. 投影仪成正立、放大的虚像 5.小丽在做探究凸透镜成像规律的实验时，将焦距为 10cm 的薄凸透镜固定在光具座上 50cm 刻度线处，将点燃的蜡烛放置在光具座上 20cm 刻度线处，移动光屏至 65cm 刻度线处，烛焰在光屏上成清晰的像，如图所示．请结合此实验判断下列说法正确的是（ D ） A. 如图所示的实验现象能够说明幻灯机的成像特点 B. 保持凸透镜不动，若要在光屏上得到更 大的清晰的像，应将蜡烛右 移，光屏左 移 C. 保持凸透镜不动，若将点燃的蜡烛放在光具座 35cm 刻度线处，移动光屏，在光屏上可 呈 现烛焰清晰的倒立缩小的像 D. 保持凸透镜不动，若将点燃的蜡烛放在光具座 80cm 刻度线处，将光屏放在光具座上透镜的左 侧 ，移动光屏，在光屏上可 呈 现烛焰清晰的倒立缩小的像 6.如图所示，向透明塑 料 袋 内 吹 气 后 ，将袋 口 扎 紧 ，再 在袋 口 下挂 一重 物，将它 放入 盛 水 的玻 璃 容 器中，就 成了一个“空 气 透镜”．当 平 行 光束 射 到这 个“空 气 透镜”上时，射 出 的激 光束 将成为（ B ） A. 会 聚 光束...
