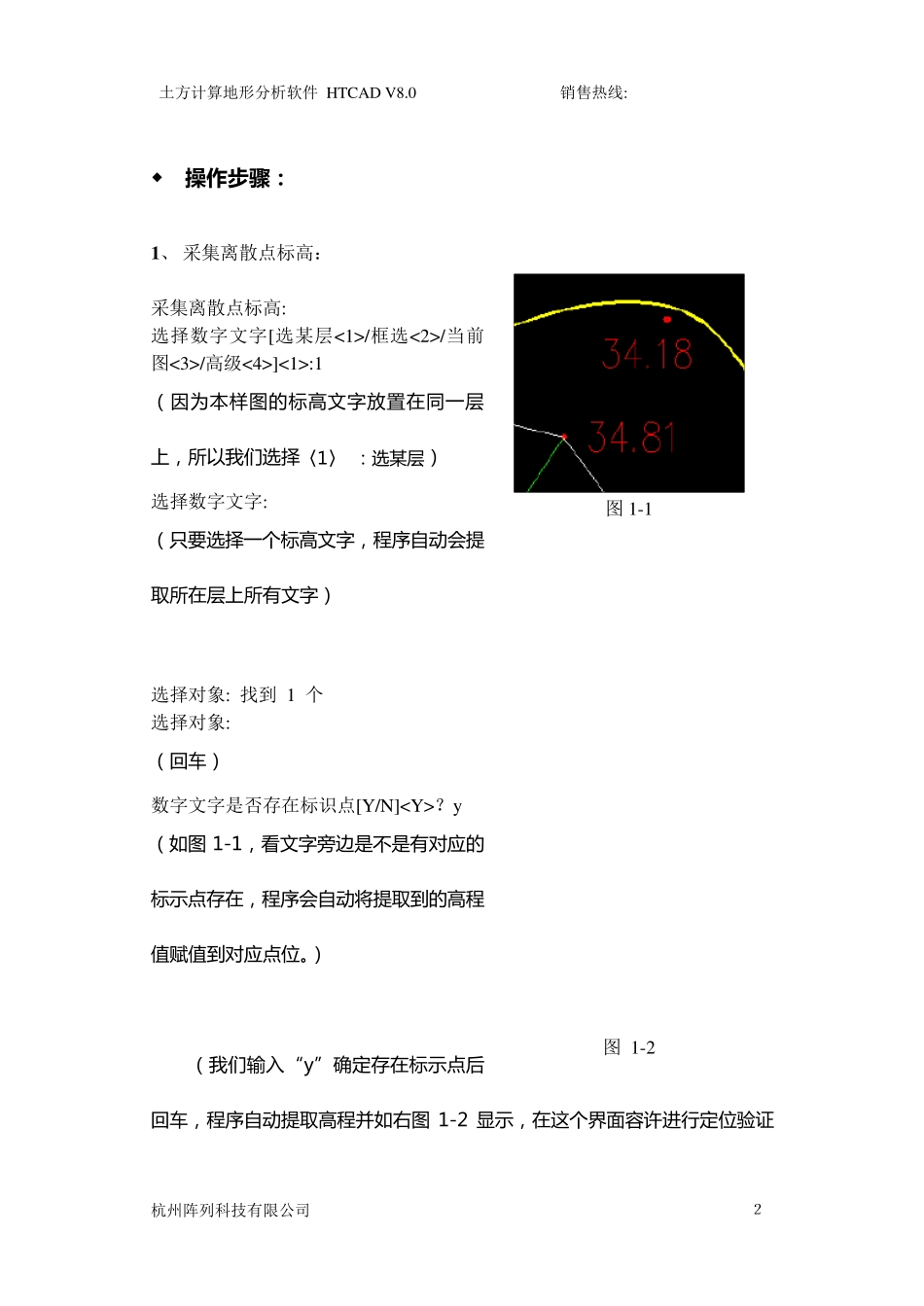

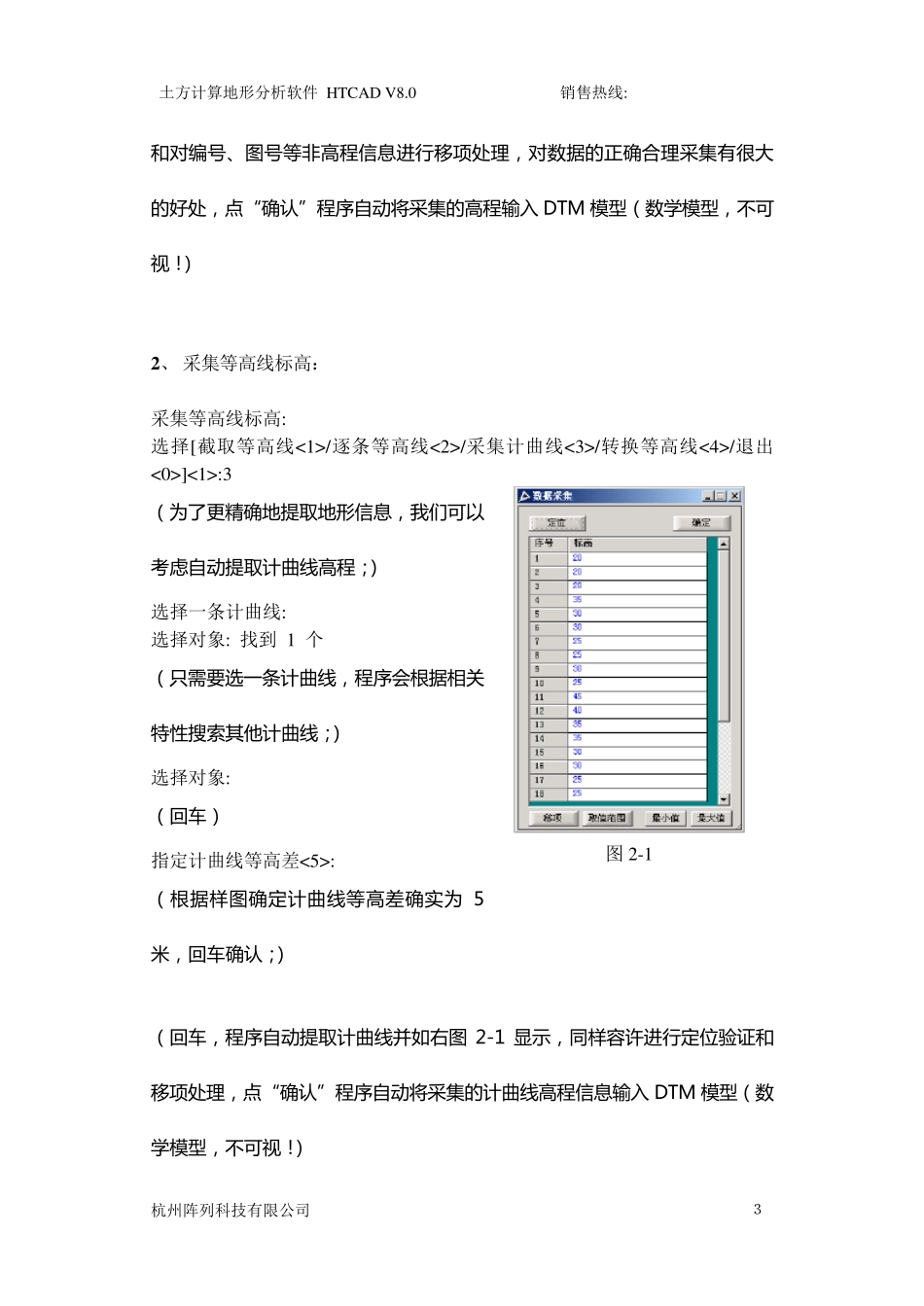

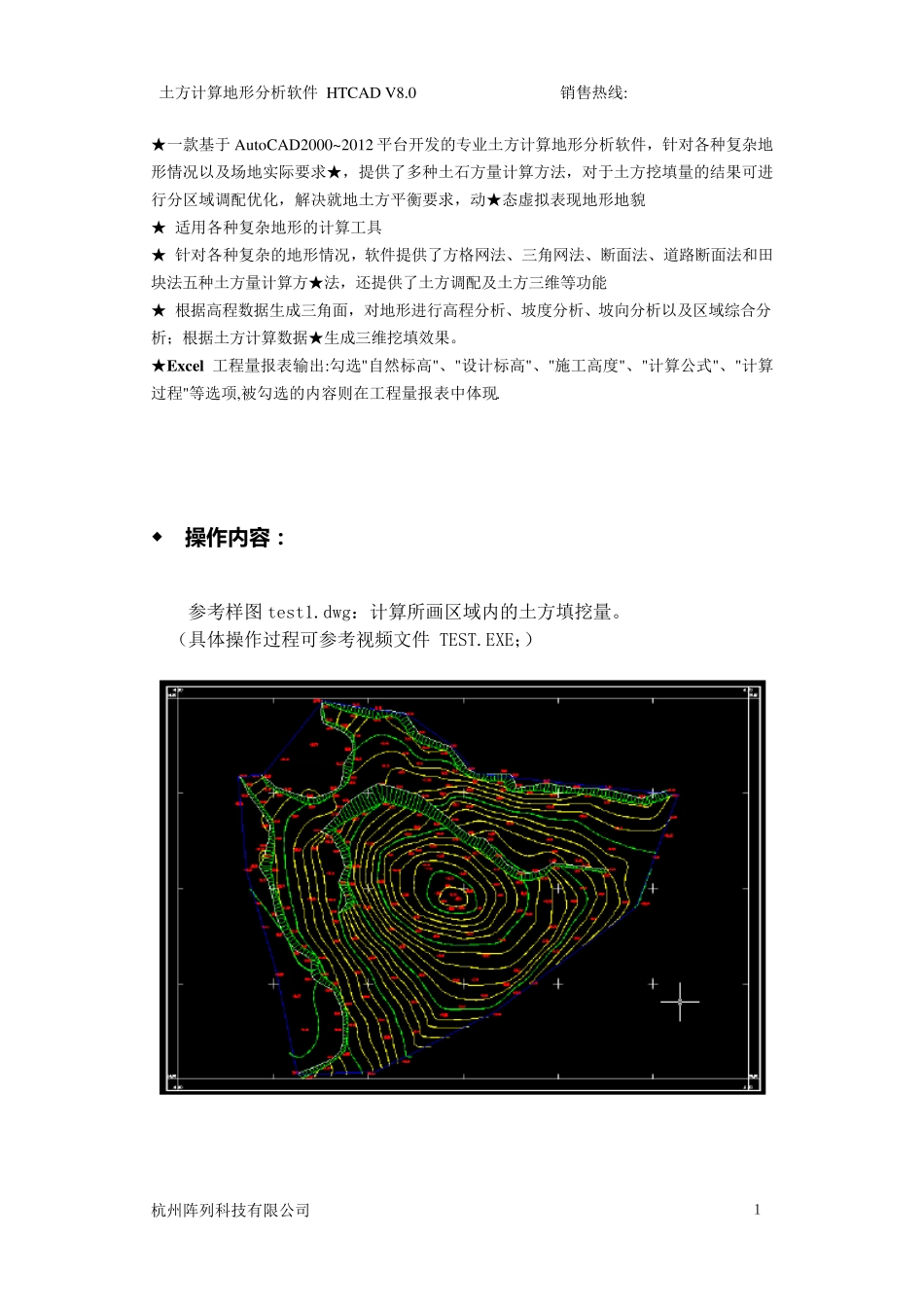

土方计算地形分析软件 HTCAD V8.0 销售热线: ************* 杭州阵列科技有限公司 １ ★一款基于 AutoCAD2000~2012 平台开发的专业土方计算地形分析软件，针对各种复杂地形情况以及场地实际要求★，提供了多种土石方量计算方法，对于土方挖填量的结果可进行分区域调配优化，解决就地土方平衡要求，动★态虚拟表现地形地貌 ★ 适用各种复杂地形的计算工具 ★ 针对各种复杂的地形情况，软件提供了方格网法、三角网法、断面法、道路断面法和田块法五种土方量计算方★法，还提供了土方调配及土方三维等功能 ★ 根据高程数据生成三角面，对地形进行高程分析、坡度分析、坡向分析以及区域综合分析；根据土方计算数据★生成三维挖填效果。 ★Ex cel 工程量报表输出:勾选"自然标高"、"设计标高"、"施工高度"、"计算公式"、"计算过程"等选项,被勾选的内容则在工程量报表中体现. ◆ 操 作内容： 参考样图 test1.dwg：计算所画区域内的土方填挖量。 （具体操作过程可参考视频文件 TEST.EXE；） 土方计算地形分析软件 HTCAD V8.0 销售热线: ************* 杭州阵列科技有限公司 ２ ◆ 操 作步骤： 1 、 采集离散点标高： 采集离散点标高: 选择数字文字[选某层<1>/框选<2>/当前图<3>/高级<4>]<1>:1 （ 因 为 本 样 图 的 标 高 文 字 放 置 在 同 一 层上 ， 所 以 我 们 选 择 〈 1〉 ： 选 某 层 ） 选择数字文字: （ 只 要 选 择 一 个 标 高 文 字 ， 程 序 自 动 会 提取 所 在 层 上 所 有 文 字 ） 选择对象: 找到 1 个 选择对象: （ 回 车 ） 数字文字是否存在标识点[Y/N]？y （ 如 图1-1， 看 文 字 旁 边 是 不 是 有 对 应 的标 示 点 存 在 ， 程 序 会 自 动 将 提 取 到 的 高 程值 赋 值 到 对 应 点 位 。） （ 我 们 输 入 “y”确定存 在 标 示 点 后回 车 ， 程 序 自 动 提 取 高 程 并如 右图1-2 显示 ， 在 这个 界面容许进行定位 验证图 1-1 图 1-2 土方计算地形分析软件 HTCAD V8.0 销售热线: ************* 杭州阵列科技有限公司 ３ 和 对 编 号 、 图 号 等 非 高 程 信 息 进 行 移 项 处 理 ， 对 数 据 的 正 确 合 理 采 集 有 很 大的 好 处 ， 点 “确 认”程 序自动将采 集 的...
