土木工程CAD试题VIP专享VIP免费

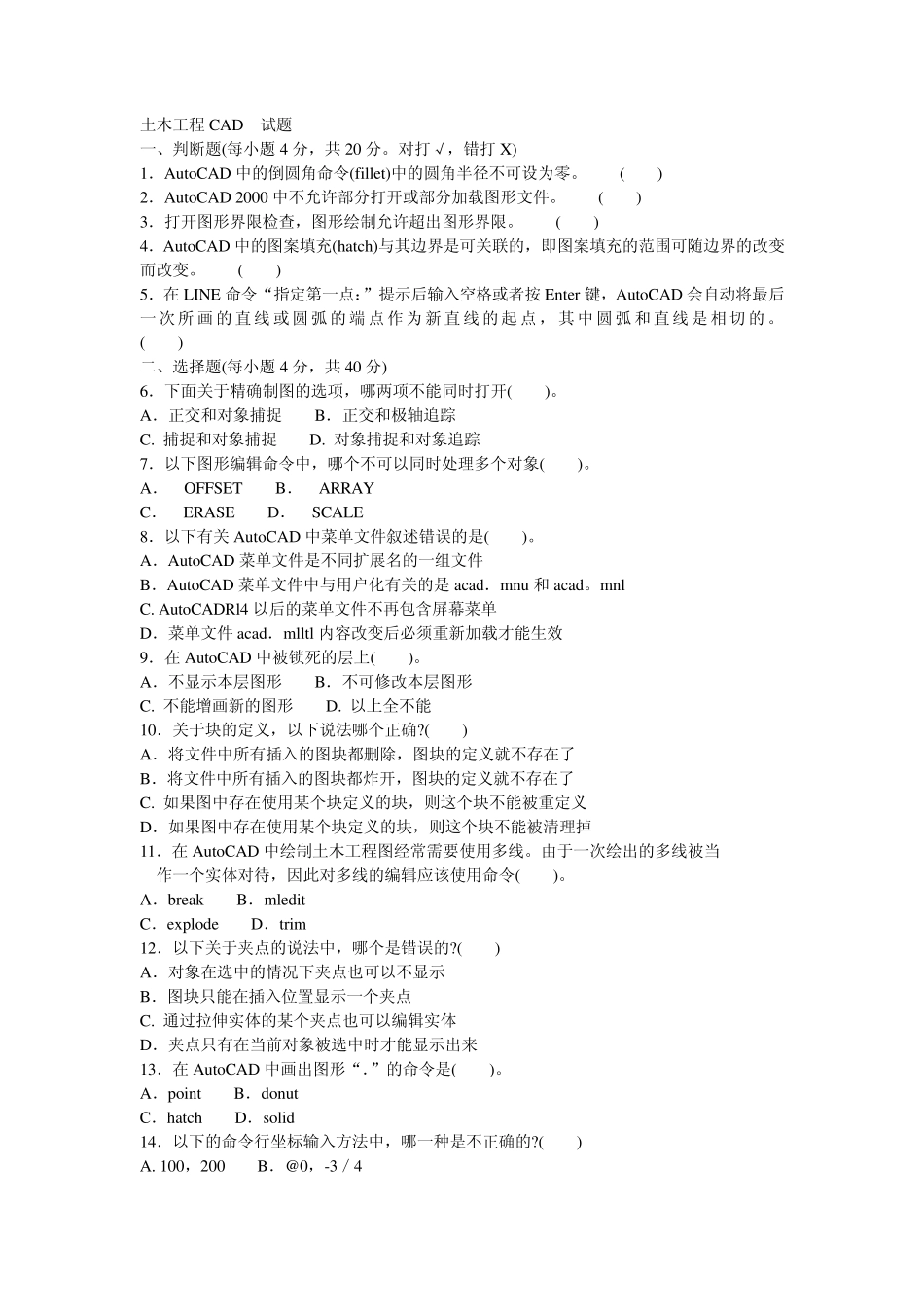

土木工程CAD 试题 一、判断题(每小题4 分，共20 分。对打√，错打X) 1．Au toCAD 中的倒圆角命令(fillet)中的圆角半径不可设为零。 ( ) 2．Au toCAD 2000 中不允许部分打开或部分加载图形文件。 ( ) 3．打开图形界限检查，图形绘制允许超出图形界限。 ( ) 4．Au toCAD 中的图案填充(hatch)与其边界是可关联的，即图案填充的范围可随边界的改变而改变。 ( ) 5．在LINE 命令“指定第一点：”提示后输入空格或者按 Enter 键，Au toCAD 会自动将最后一次 所 画 的直 线 或圆弧 的端 点 作 为新 直 线 的起 点 ，其中圆弧 和 直 线 是相 切 的。 ( ) 二、选择题(每小题4 分，共40 分) 6．下面关于精确制图的选项，哪两项不能同时打开( )。 A．正交和对象捕捉 B．正交和极轴追踪 C. 捕捉和对象捕捉 D. 对象捕捉和对象追踪 7．以下图形编辑命令中，哪个不可以同时处理多个对象( )。 A． OFFSET B． ARRAY C． ERASE D． SCALE 8．以下有关Au toCAD 中菜单文件叙述错误的是( )。 A．Au toCAD 菜单文件是不同扩展名的一组文件 B．Au toCAD 菜单文件中与用户化有关的是acad．mnu 和 acad。mnl C. Au toCADRl4 以后的菜单文件不再包含屏幕菜单 D．菜单文件acad．mlltl 内容改变后必须重新加载才能生效 9．在Au toCAD 中被锁死的层上( )。 A．不显示本层图形 B．不可修改本层图形 C. 不能增画新的图形 D. 以上全不能 10．关于块的定义，以下说法哪个正确?( ) A．将文件中所有插入的图块都删除，图块的定义就不存在了 B．将文件中所有插入的图块都炸开，图块的定义就不存在了 C. 如果图中存在使用某个块定义的块，则这个块不能被重定义 D．如果图中存在使用某个块定义的块，则这个块不能被清理掉 11．在Au toCAD 中绘制土木工程图经常需要使用多线。由于一次绘出的多线被当 作一个实体对待，因此对多线的编辑应该使用命令( )。 A．break B．mledit C．ex plode D．trim 12．以下关于夹点的说法中，哪个是错误的?( ) A．对象在选中的情况下夹点也可以不显示 B．图块只能在插入位置显示一个夹点 C. 通过拉伸实体的某个夹点也可以编辑实体 D．夹点只有在当前对象被选中时才能显示出来 13．在Au toCAD 中画出图形“．”的命令是( )。 A．point B．donu t C．hatch D．solid 14．以下的命令行坐标输入方法中，哪一种是不正...
