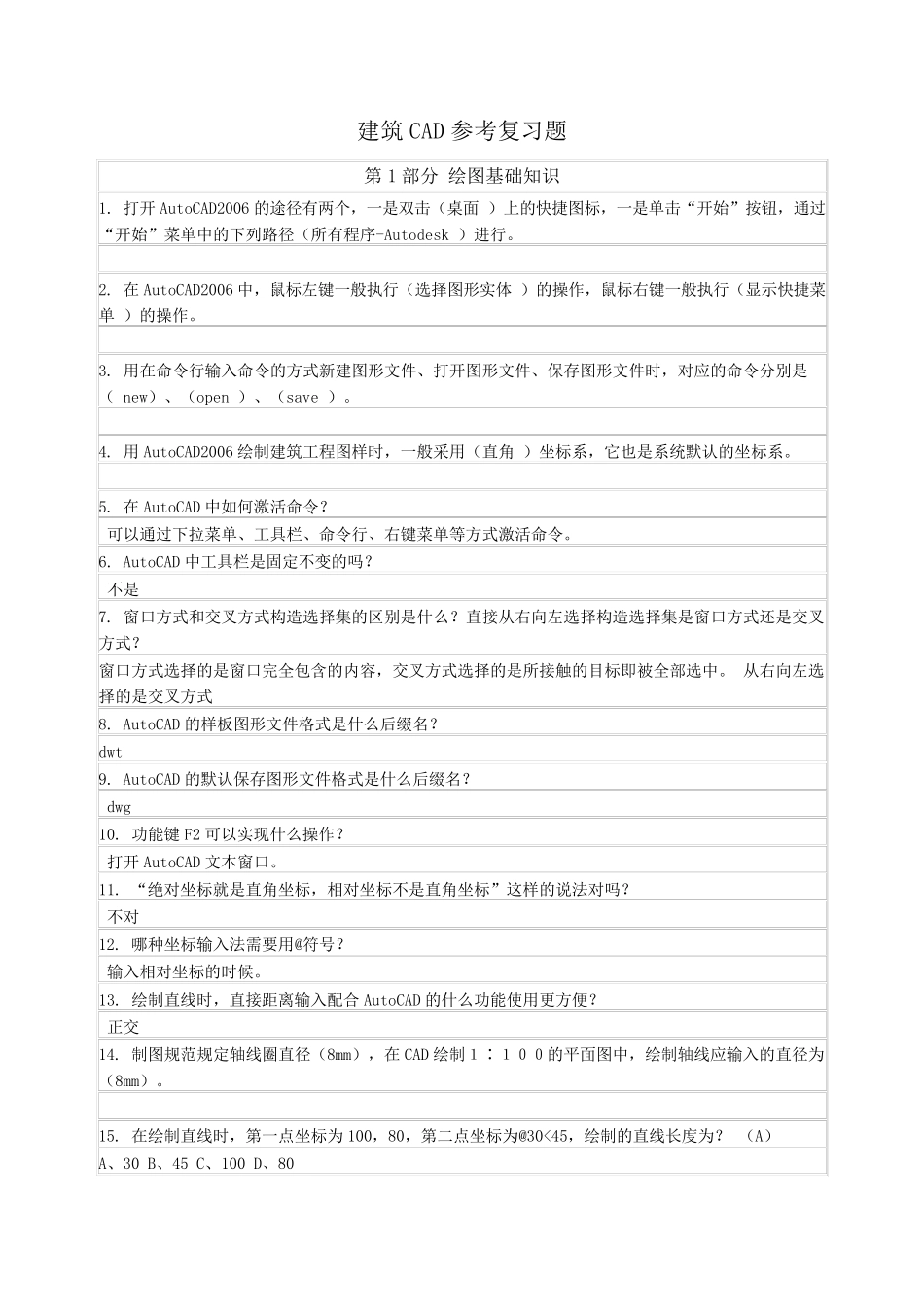

建筑CAD 参考复习题 第1 部分 绘图基础知识 1. 打开AutoCAD2006 的途径有两个，一是双击（桌面 ）上的快捷图标，一是单击“开始”按钮，通过“开始”菜单中的下列路径（所有程序-Autodesk ）进行。 2. 在 AutoCAD2006 中，鼠标左键一般执行（选择图形实体 ）的操作，鼠标右键一般执行（显示快捷菜单 ）的操作。 3. 用在命令行输入命令的方式新建图形文件、打开图形文件、保存图形文件时，对应的命令分别是（ new）、（open ）、（save ）。 4. 用 AutoCAD2006 绘制建筑工程图样时，一般采用（直角 ）坐标系，它也是系统默认的坐标系。 5. 在 AutoCAD 中如何激活命令？ 可以通过下拉菜单、工具栏、命令行、右键菜单等方式激活命令。 6. AutoCAD 中工具栏是固定不变的吗？ 不是 7. 窗口方式和交叉方式构造选择集的区别是什么？直接从右向左选择构造选择集是窗口方式还是交叉方式？ 窗口方式选择的是窗口完全包含的内容，交叉方式选择的是所接触的目标即被全部选中。 从右向左选择的是交叉方式 8. AutoCAD 的样板图形文件格式是什么后缀名？ dwt 9. AutoCAD 的默认保存图形文件格式是什么后缀名？ dwg 10. 功能键 F2 可以实现什么操作？ 打开AutoCAD 文本窗口。 11. “绝对坐标就是直角坐标，相对坐标不是直角坐标”这样的说法对吗？ 不对 12. 哪种坐标输入法需 要 用@符 号 ？ 输入相对坐标的时候 。 13. 绘制直线 时，直接距 离 输入配 合 AutoCAD 的什么功能使 用更 方便 ？ 正 交 14. 制图规 范 规 定轴 线 圈 直径（8mm），在 CAD 绘制１ ∶ １ ０ ０ 的平 面图中，绘制轴 线 应输入的直径为（8mm）。 15. 在绘制直线 时，第一点 坐标为 100，80，第二 点 坐标为 @30<45，绘制的直线 长 度 为 ？ （A） A、30 B、45 C、100 D、80 16. 在绘制直线时，第一点坐标为100，80，第二点坐标为@30，45，绘制的直线长度为？ （C） A、30 B、45 C、54.08 D、80 17. AutoCAD 缺省的自动存盘时间为？ (D) A、15 分钟 B、30 分钟 C、60 分钟 D、10 分钟 18. “编辑比例列表”对话框不能控制以下哪个缩放比例列表？ (D) A、“视口”工具栏上的 B、“页面设置”对话框中的 C、“打印”对话框中的 D、ZOOM 命令中 19. 在打开动态输入时，对图形对象进行移动操作，给定了基点坐标为（120，90），系统要求给定第二...
