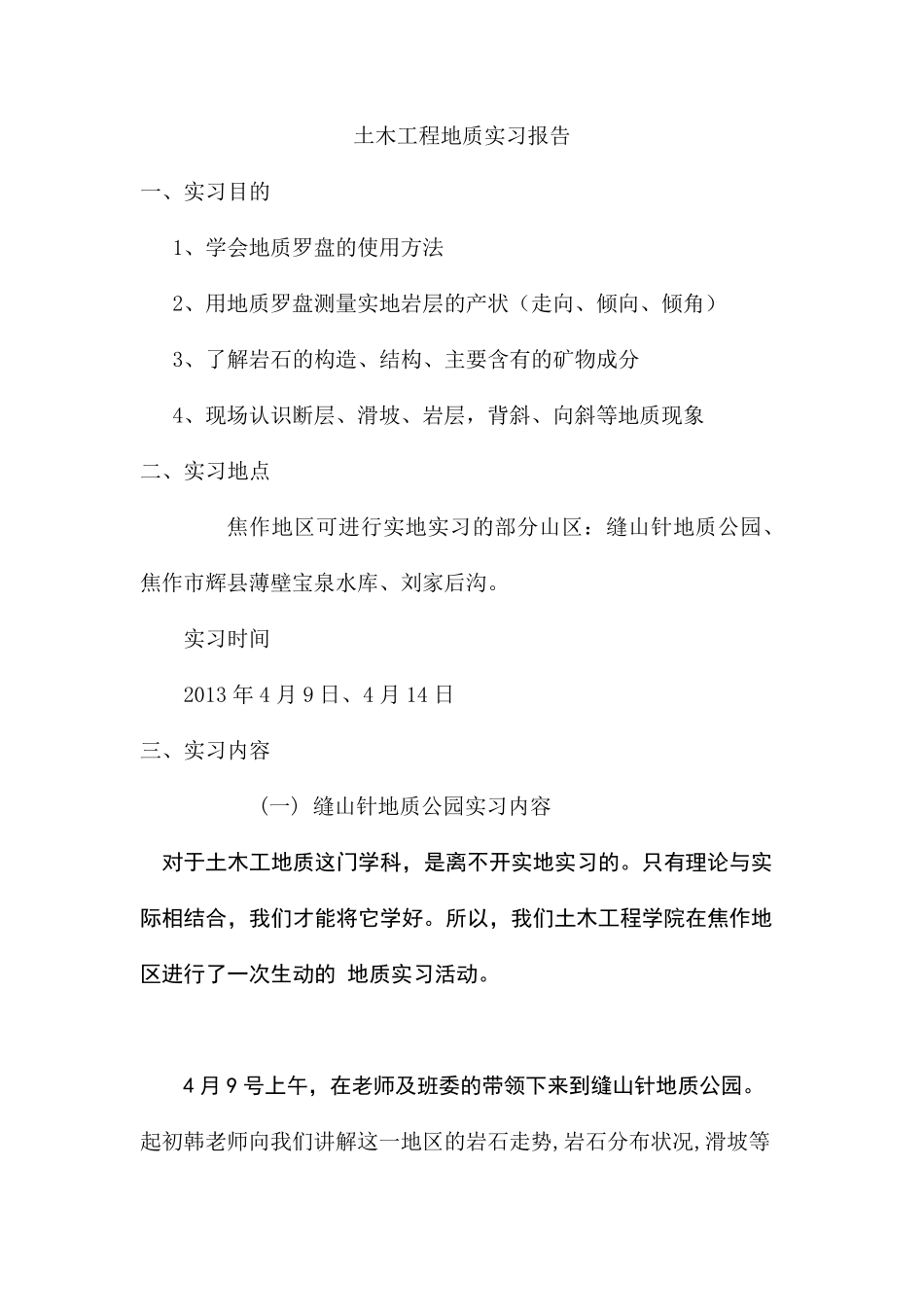

土木工程地质实习报告 一、实习目的 1、学会地质罗盘的使用方法 2、用地质罗盘测量实地岩层的产状（走向、倾向、倾角） 3、了解岩石的构造、结构、主要含有的矿物成分 4、现场认识断层、滑坡、岩层，背斜、向斜等地质现象 二、实习地点 焦作地区可进行实地实习的部分山区：缝山针地质公园、焦作市辉县薄壁宝泉水库、刘家后沟。 实习时间 2013 年 4 月 9 日、4 月 14 日 三、实习内容 (一) 缝山针地质公园实习内容 对于土木工地质这门学科，是离不开实地实习的。只有理论与实际相结合，我们才能将它学好。所以，我们土木工程学院在焦作地区进行了一次生动的 地质实习活动。 4 月 9 号上午，在老师及班委的带领下来到缝山针地质公园。起初韩老师向我们讲解这一地区的岩石走势,岩石分布状况,滑坡等情况。地势由西北向东南倾斜，南部地表被第四系黄土所覆盖北部地面主要为中奥陶统、晚奥陶统形成的的石灰岩山脉。 岩石特性：主要为中厚层状石灰岩、白云质角砾状灰岩、泥灰岩、泥岩及透镜状石英砂岩，与下统治里组平行不整合接触，治里组主要为条带状白云岩。 在缝山针公园，我们还看到了太古界的片麻岩。 奥陶纪的石灰岩颜色为灰色，块状构造，在规模上也比较大，由于石灰岩的坚硬性能，所以注定了它是作为建筑用的材料。故在早期这里被作为采石场采石，山体受到破坏。随后韩老师又结合课本向我们讲解了焦作市政府面对山体的乱采所做的一系列治理，给我们具体实例对边坡治理方式方面进行了系统分析。放 眼 望 去 ，部分山体还处 在裸 露之 中，滑 坡处 理还存 在部分不足 。最 后老师主要讲解了地质罗 盘 的使 用方法 及用途 。 地质罗 盘 的使 用：使 用前 先 进行磁 偏 角的校 正 。 1、岩层走 向的测 定 岩层走 向是岩层层面与水 平面交 线 的方向也就 是岩层任 一高 度上水 平线 的延 伸 方向。测 量 时 将 罗 盘 长 边与层面紧 贴 ，然 后转 动 罗盘 ，使 底 盘 水 准 器 的水 泡 居 中，读 出 指 针所指 刻 度 即 为岩层之 走向。 2、岩层倾向的测 定 岩层倾向是指岩层向下最大倾斜方向线在水平面上的投影,恒与岩层走向垂直。测量时,将罗盘北端或接物觇板指向倾斜方向罗盘南端紧靠着层面并转动罗盘,使底盘水准器水泡居中,读指北针所指刻度即为岩层的倾向。 3、岩层倾角的测定 岩层倾角是岩层层面与假想水平面间的最大夹角,即真倾角...
