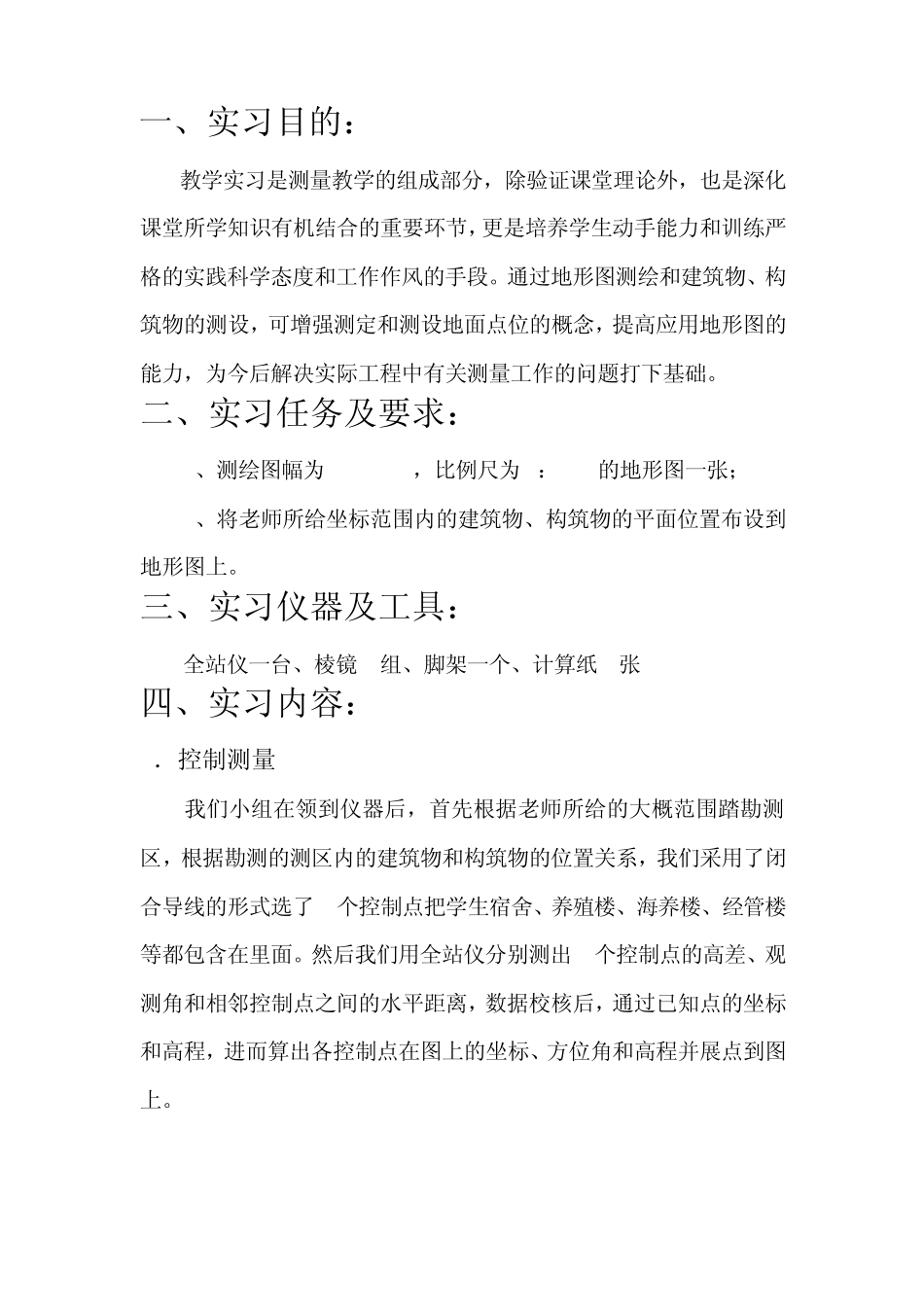

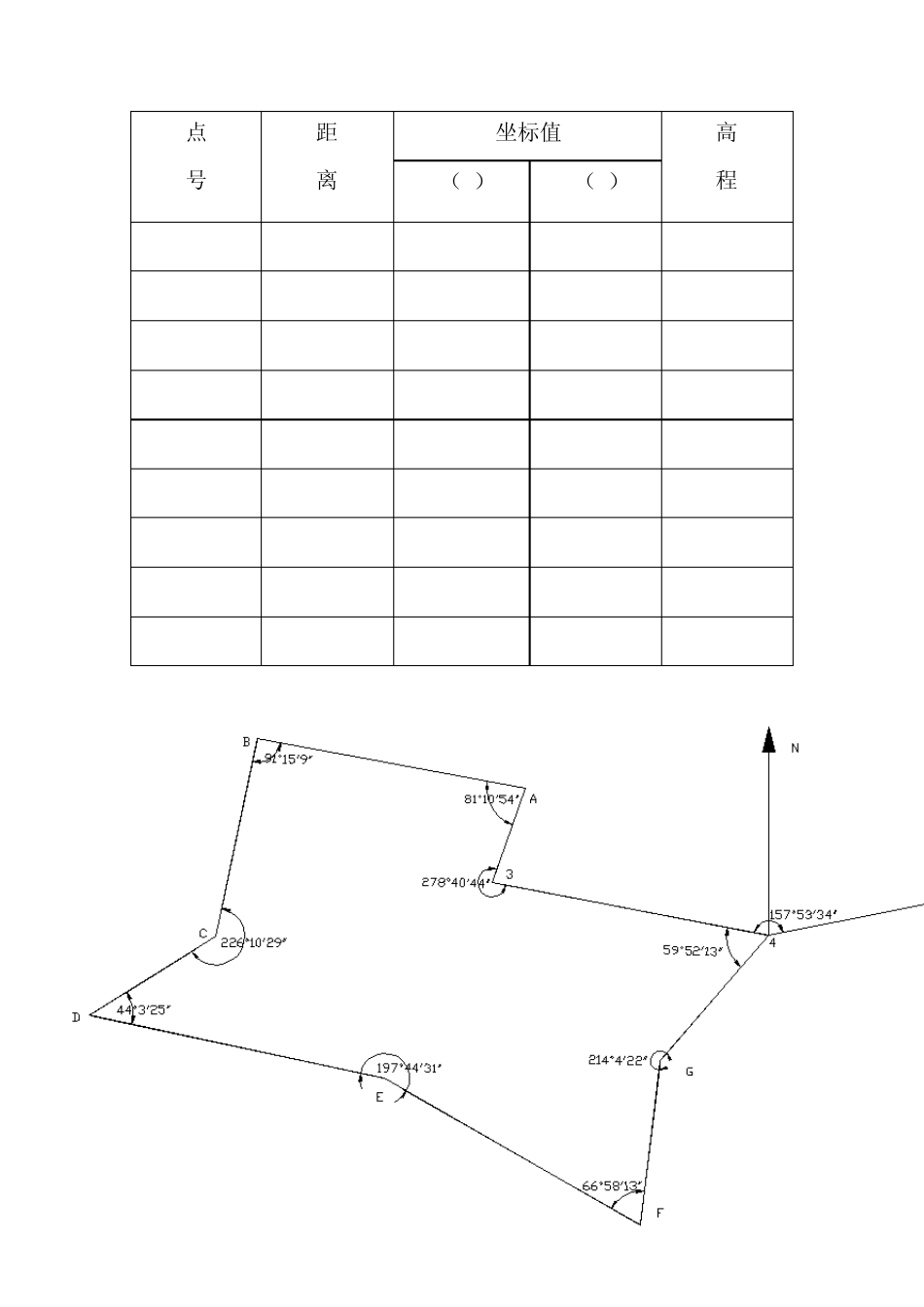

土木工程测量实习报告 实习名称：1:500大比例尺数字化地形图测绘 地点：大连海洋大学校园内 起讫时间：2011年6 月13日— — 2011年7月3日 指导老师：王安怡 院系：土木工程学院 班级：土建 09—1 组别：第一组 姓名：吴海章 学号：0904110121 一、实习目的： 教学实习是测量教学的组成部分，除验证课堂理论外，也是深化课堂所学知识有机结合的重要环节，更是培养学生动手能力和训练严格的实践科学态度和工作作风的手段。通过地形图测绘和建筑物、构筑物的测设，可增强测定和测设地面点位的概念，提高应用地形图的能力，为今后解决实际工程中有关测量工作的问题打下基础。 二、实习任务及要求： 1、测绘图幅为 30*50cm2，比例尺为 1：500的地形图一张； 2、将老师所给坐标范围内的建筑物、构筑物的平面位置布设到地形图上。 三、实习仪器及工具： 全站仪一台、棱镜 3组、脚架一个、计算纸 2张 四、实习内容： 1．控制测量 我们小组在领到仪器后，首先根据老师所给的大概范围踏勘测区，根据勘测的测区内的建筑物和构筑物的位置关系，我们采用了闭合导线的形式选了 9个控制点把学生宿舍、养殖楼、海养楼、经管楼等都包含在里面。然后我们用全站仪分别测出 9个控制点的高差、观测角和相邻控制点之间的水平距离，数据校核后，通过已知点的坐标和高程，进而算出各控制点在图上的坐标、方位角和高程并展点到图上。 点 号 距 离 坐标值 高 程 X（m） Y（m） 4 88.145 4303859.181 34270.210 15.640 3 31.120 4303844.667 34183.358 21.669 A 85.000 4303875.777 34182.833 22.078 B 63.202 4303861.578 34099.026 26.955 C 46.509 4303799.032 34108.206 27.240 D 94.379 4303762.285 34079.686 26.746 E 92.073 4303775.593 34173.120 22.775 F 51.839 4303760.182 34263.899 15.445 G 51.937 4303810.597 34251.880 17.105 2．碎步测量 在控制点上架全站仪，经过对中、整平和精确对中、整平，照准地物以确定方向。画出草图，标出各点点号，用全站仪测出多个地物点。 3．数字化地形图的绘制、检查与整饰 从全站仪中导出数据，利用 cass软件，根据草图，画出测区内的建筑物、构筑物等地物地貌，最后对地形图进行整饰。 五、心得体会 工程测量实习，作为土木工程专业一门基本的必修专业实践课，对我们学土木工程专业的学生来说，它的重要性不言而喻。测量实习不...
