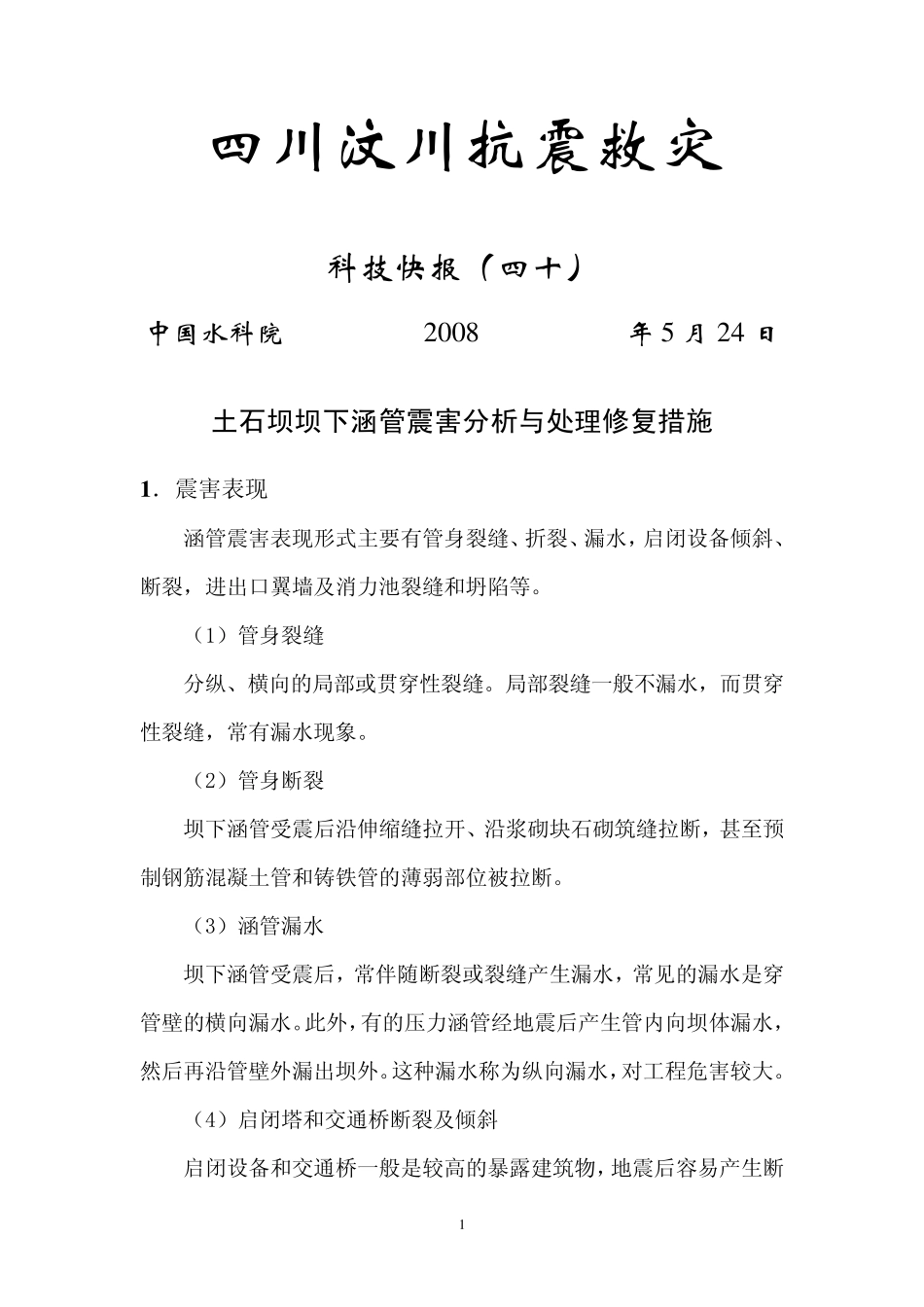

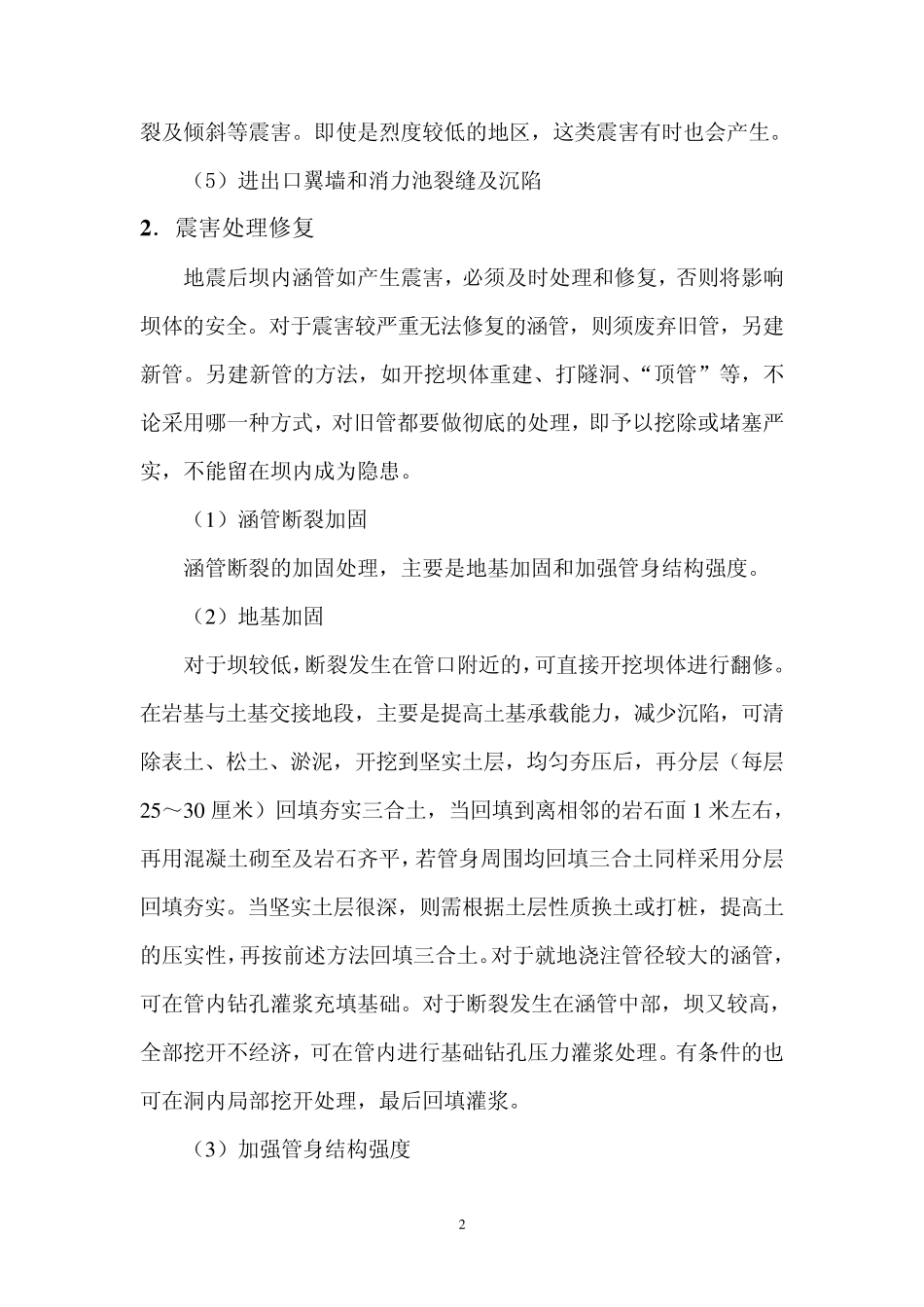

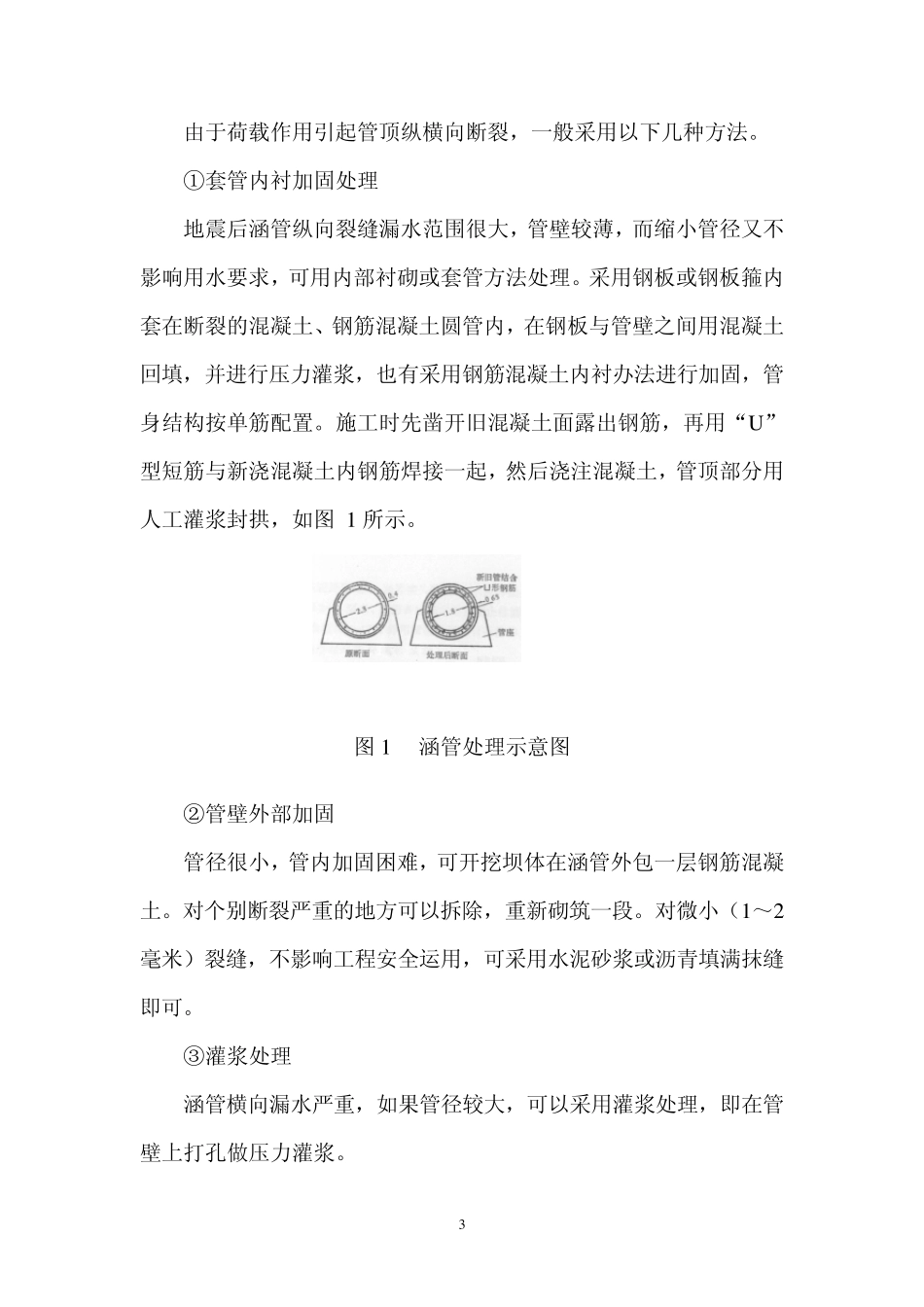

1四 川 汶 川 抗 震 救 灾 科 技 快 报 （ 四 十 ） 中 国 水 科 院 2 0 0 8年5 月2 4 日 土石坝坝下涵管震害分析与处理修复措施 1 ．震害表现 涵管震害表现形式主要有管身裂缝、折裂、漏水，启闭设备倾斜、断裂，进出口翼墙及消力池裂缝和坍陷等。 （1）管身裂缝 分纵、横向的局部或贯穿性裂缝。局部裂缝一般不漏水，而贯穿性裂缝，常有漏水现象。 （2）管身断裂 坝下涵管受震后沿伸缩缝拉开、沿浆砌块石砌筑缝拉断，甚至预制钢筋混凝土管和铸铁管的薄弱部位被拉断。 （3）涵管漏水 坝下涵管受震后，常伴随断裂或裂缝产生漏水，常见的漏水是穿管壁的横向漏水。此外，有的压力涵管经地震后产生管内向坝体漏水，然后再沿管壁外漏出坝外。这种漏水称为纵向漏水，对工程危害较大。 （4）启闭塔和交通桥断裂及倾斜 启闭设备和交通桥一般是较高的暴露建筑物，地震后容易产生断 2裂及倾斜等震害。即使是烈度较低的地区，这类震害有时也会产生。 （5）进出口翼墙和消力池裂缝及沉陷 2 ．震害处理修复 地震后坝内涵管如产生震害，必须及时处理和修复，否则将影响坝体的安全。对于震害较严重无法修复的涵管，则须废弃旧管，另建新管。另建新管的方法，如开挖坝体重建、打隧洞、“顶管”等，不论采用哪一种方式，对旧管都要做彻底的处理，即予以挖除或堵塞严实，不能留在坝内成为隐患。 （1 ）涵管断裂加固 涵管断裂的加固处理，主要是地基加固和加强管身结构强度。 （2 ）地基加固 对于坝较低，断裂发生在管口附近的，可直接开挖坝体进行翻修。在岩基与土基交接地段，主要是提高土基承载能力，减少沉陷，可清除表土、松土、淤泥，开挖到坚实土层，均匀夯压后，再分层（每层2 5 ～3 0 厘米）回填夯实三合土，当回填到离相邻的岩石面 1 米左右，再用混凝土砌至及岩石齐平，若管身周围均回填三合土同样采用分层回填夯实。当坚实土层很深，则需根据土层性质换土或打桩，提高土的压实性，再按前述方法回填三合土。对于就地浇注管径较大的涵管，可在管内钻孔灌浆充填基础。对于断裂发生在涵管中部，坝又较高，全部挖开不经济，可在管内进行基础钻孔压力灌浆处理。有条件的也可在洞内局部挖开处理，最后回填灌浆。 （3 ）加强管身结构强度 3由于荷载作用引起管顶纵横向断裂，一般采用以下几种方法。 ①套管内衬加固处理 地震后涵管纵向裂缝漏水范围很大，管壁较薄，而缩小管径又不影响用水要求，可用...
