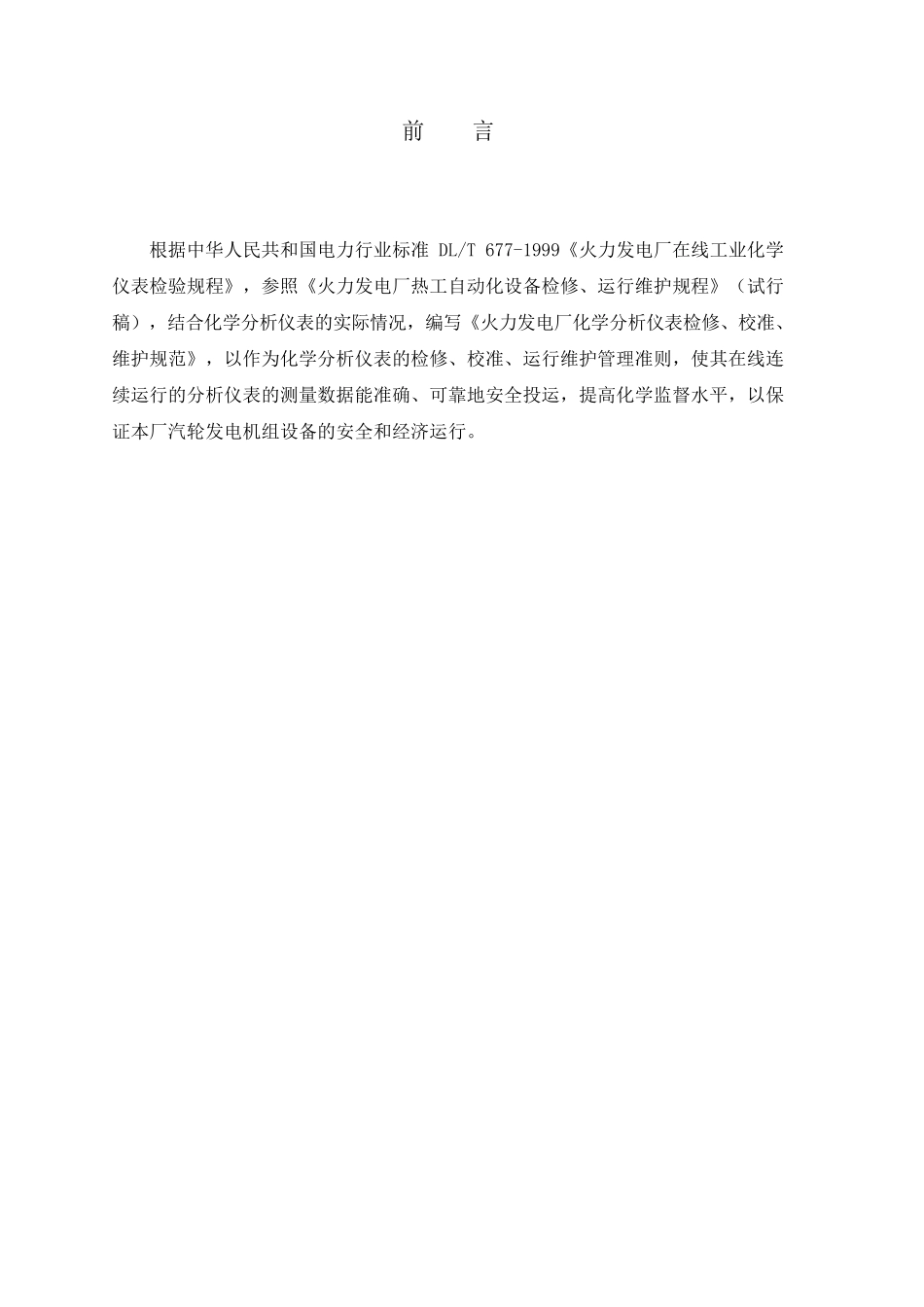

火力发电厂化学仪表检修、 校准、维护规范 （原理） 编 写： 马培亮 审 核： 黄俊东 批 准： ` 南京国能环保科技发展有限公司 发布 目 次 前 言 1、氢纯度分析器 1 2、电导式分析仪表（在线电导率仪、酸碱浓度计） 2 3、电位式分析仪表（在线酸度计、钠离子监测仪） 6 4、电流式分析仪表（在线溶解氧表、联氨表） 9 5、光学式分析仪表（在线硅表、磷表） 12 6、湿度分析仪表 13 前 言 根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。 1 1 氢纯度分析器 1.1 氢纯度分析器的检修 1.1.1 检修项目和质量要求 1.1.1.1 一般检查 a) 吹 扫 管 道 ： 用 氮 气 吹 扫 管 道 系 统 ， 保 证 其 干 燥 无 油 无 其 它 机 械 杂 质 。 b) 抽 气 流 量 调 整 组 件 的 检 修 ： 更 换 过 滤 器 中 的 变 色 硅 胶 干 燥 器 ， 清 扫 过 滤 器 ；清 洗 流 量 计 ， 使 流 量 计 达 到 分 度 清 晰 ， 浮 子 上 下 灵 活 ， 严 密 不 漏 。 c) 转 换 器 检 修 ： 清 扫 表 内 积 灰 ， 清 洗 进 气 、 排 气 管 中 的 滤 网 ； 检 查 各 元 器 件及 连 接 导 线 有 无 损 坏 、 松 脱 等 现 象 ； d) 气 路 系 统 严 密 性 检 查 ： 对 系 统 施 加 1.5 倍 工 作 压 力 ， 保 持 10 分 钟 ， 其 压 力降 不 应 超 过 试 验 压 力 的0.5%。 1.1.1.2 绝缘检查 用 250V绝 缘 表 测 量 电 路 对 线 路 、 外 壳 的 绝 缘 电 阻 ， 应 不 小 于 2MΩ。 1.2 氢纯度分析器的校准 1.2.1 整套仪表的校准和技术标准 1.2.1.1 传感器送专业检定部门或制造厂检验。 1.2.1.2 校准前检查性校验 通 电 预 热 30min后 ， 用 氢 含 量 为 测 量 上 限 和 下 限 的 标 准 气 体 通 入 仪表 ， 进 ...
