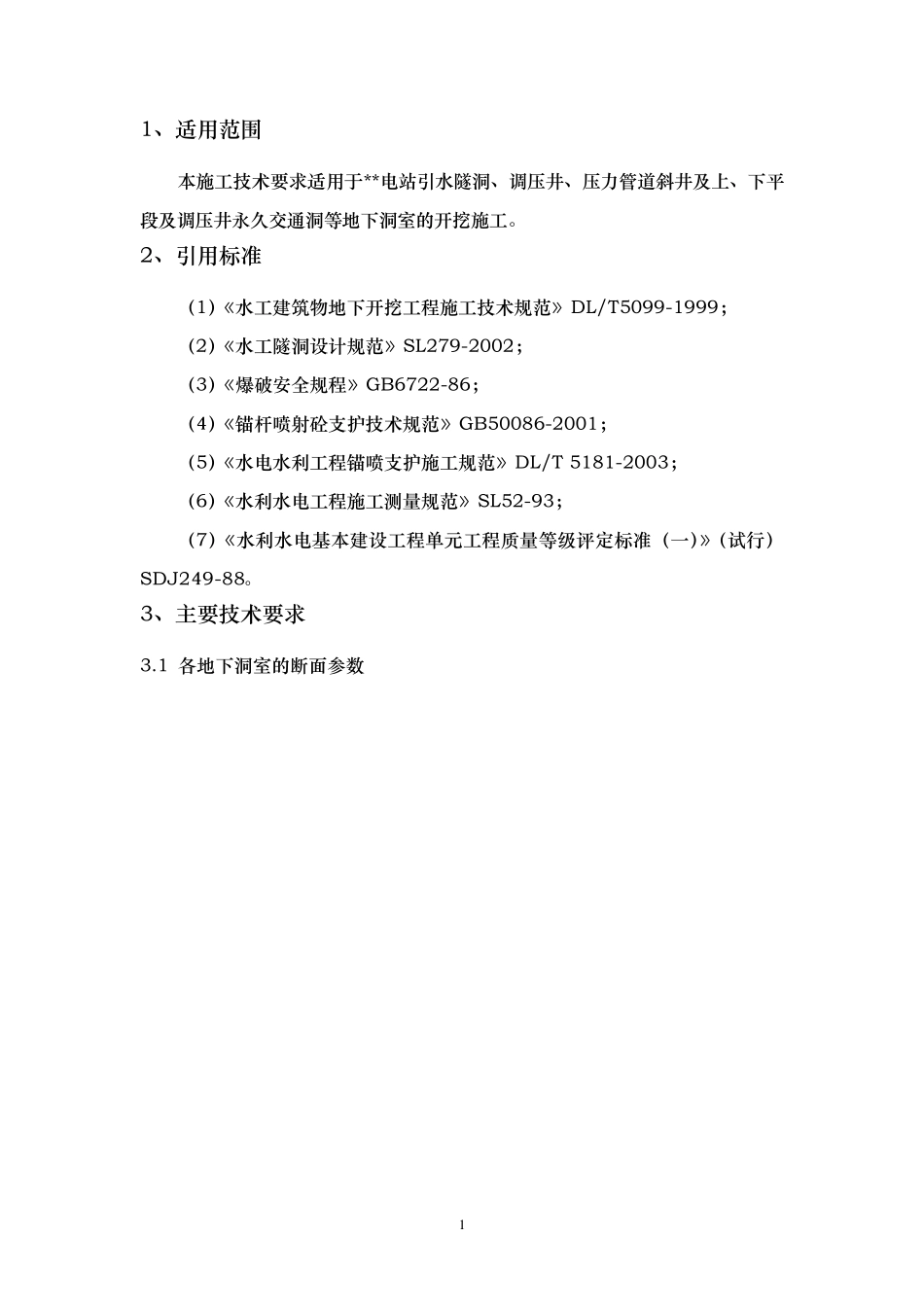

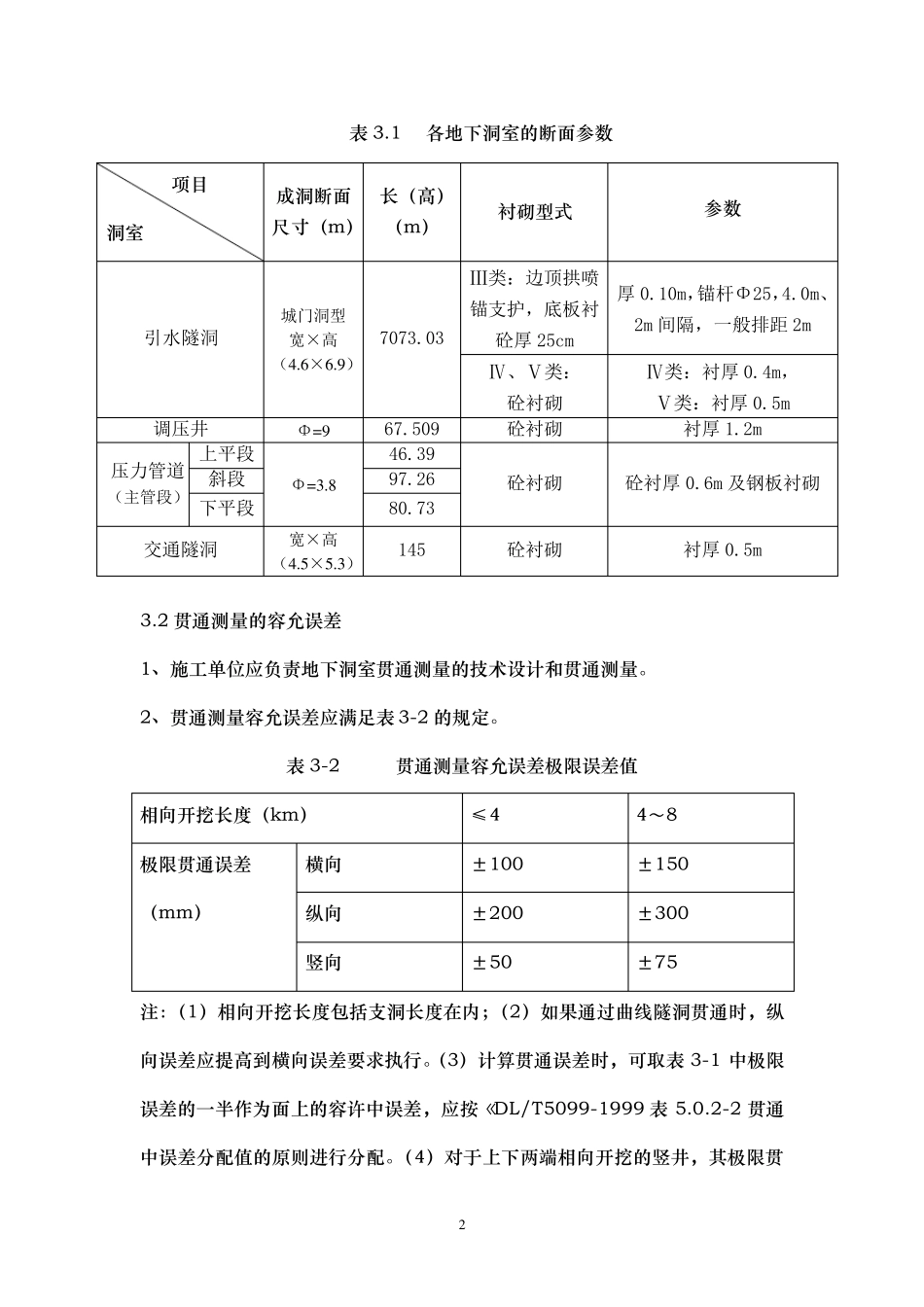

**电 站 工 程 地 下 洞 室 开 挖 施 工 技 术 要 求 1 1、 适 用 范 围 本 施 工 技 术 要 求 适 用 于 **电 站 引 水 隧 洞 、 调 压 井 、 压 力 管 道 斜 井 及 上 、 下 平段 及 调 压 井 永 久 交 通 洞 等 地 下 洞 室 的 开 挖 施 工 。 2、 引 用 标 准 ( 1)《 水 工 建 筑 物 地 下 开 挖 工 程 施 工 技 术 规 范 》 DL/T5099-1999; ( 2)《 水 工 隧 洞 设 计 规 范 》 SL279-2002; ( 3)《 爆 破 安 全 规 程 》 GB6722-86; ( 4)《 锚 杆 喷 射 砼 支 护 技 术 规 范 》 GB50086-2001; ( 5)《 水 电 水 利 工 程 锚 喷 支 护 施 工 规 范 》 DL/T 5181-2003; ( 6)《 水 利 水 电 工 程 施 工 测 量 规 范 》 SL52-93; ( 7)《 水 利 水 电 基 本 建 设 工 程 单 元 工 程 质 量 等 级 评 定 标 准 ( 一 )》( 试 行 )SDJ249-88。 3、 主 要 技 术 要 求 3.1 各 地 下 洞 室 的 断 面 参 数 2 表 3.1 各地下洞室的断面参数 3.2 贯通测量的容允误差 1、施工单位应负责地下洞室贯通测量的技术设计和贯通测量。 2、贯通测量容允误差应满足表 3-2 的规定。 表 3-2 贯通测量容允误差极限误差值 相向开挖长度(km) ≤4 4~8 极限贯通误差 (mm) 横向 ±100 ±150 纵向 ±200 ±300 竖向 ±50 ±75 注:(1)相向开挖长度包括支洞长度在内;(2)如果通过曲线隧洞贯通时,纵向误差应提高到横向误差要求执行。(3)计算贯通误差时,可取表 3-1 中极限误差的一半作为面上的容许中误差,应按《DL/T5099-1999 表 5.0.2-2 贯通中误差分配值的原则进行分配。(4)对于上下两端相向开挖的竖井,其极限贯项目 洞室 成洞断面尺寸(m) 长(高)(m) 衬砌型式 参数 引水隧洞 城门洞型 宽×高 (4.6×6.9) 7073.03 Ⅲ类:边顶拱喷锚支护,底板衬砼厚 25cm 厚 0.10m,锚杆Φ25,4.0m、2m 间隔,一般排距 2m Ⅳ、Ⅴ类: 砼衬砌 Ⅳ类:衬厚 0.4m, Ⅴ类:衬厚 0.5m 调压井 Φ=9 67.509 砼衬砌 衬厚 1.2m 压力管道(主管段) 上平段 Φ=3.8 46.39 砼衬砌 砼衬厚 0.6m 及钢板衬砌 斜段 97.26 下平段 80.73 交通隧洞 宽...
