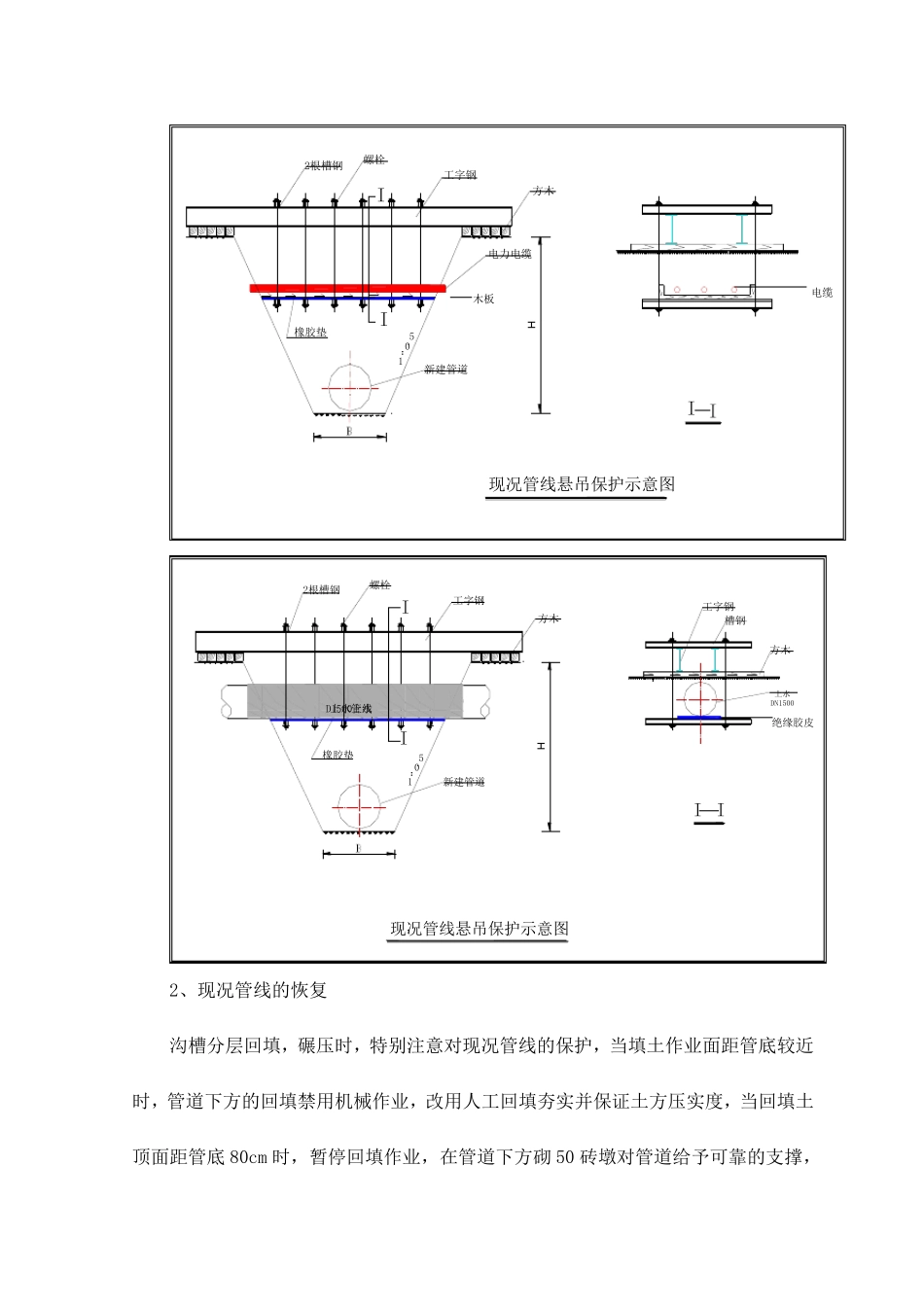

地下燃气管线保护措施及燃气泄漏应急预案 （一）编制目的 现况为城市主干路，地下现况管线较多，雨污水及电力开槽范围内存在大量现状管线，且无法废除，因此为保证工期及现状管线的安全，特编制此管道保护方案。 （二）施工方法 1、地下燃气管线保护方案 施工前管线产权单位到现场交底，以明确管线的具体走向、高程、位置，施工单位与管线产权单位共同制定保护措施，根据现况管线与结构物交叉的方式确定如下方案。 当施工触及现况管线时，管线两侧同时采用人工开挖，开挖中注意保护管道外皮，当挖至管线底部时，在其底部掏挖出约 20 厘米的小洞，保证承托槽钢能够穿过，所有承托槽钢均通过小洞后，在槽顶放置钢梁，钢材采用 I40Aa 字钢。之后将直径16钢拉杆旋上螺母，并使承托槽钢与管线外皮保持一定的间隙，以便能够放入木板，当木板放入挤齐 后，木板上方加 设 橡 胶 垫 ，以保护现况管线避 免 受 到损 伤 ，然 后慢 慢 旋紧 上部螺母，使之受 力，在旋紧 上部螺母过程中，要 派 专 人看 护，同时微 微 调 整 钢拉杆位置，使之垂 直受 力均匀 。钢拉杆间距30cm 管线加 固 后应征 得 管线产权单位负 责人同意后方可 进 行 后续 工程的施工。 电缆新建管道1：0.5I现况管线悬吊保护示意图橡胶垫木板工字钢方木电力电缆II2根槽钢螺栓 1：0.5I新建管道绝缘胶皮现况管线悬吊保护示意图橡胶垫D1500上水上水管线上水DN1500工字钢I方木工字钢槽钢方木II2根槽钢螺栓 2、现况管线的恢复 沟槽分层回填，碾压时，特别注意对现况管线的保护，当填土作业面距管底较近时，管道下方的回填禁用机械作业，改用人工回填夯实并保证土方压实度，当回填土顶面距管底 80cm 时，暂停回填作业，在管道下方砌 50 砖墩对管道给予可靠的支撑， 砖墩间距1.0m，后方可拆除悬吊保护体系，再继续回填作业。 管道顶下两侧各50cm 内均用中粗砂回填，土中不得夹杂可能伤及管道的砖、石块等杂物，采用人工回填，并进行水沉，夯实。当填至管顶以上 50cm 后，方可采用蛙式夯等机械作业，并不得过早使用振动式压路机。 （三）安全施工措施 1、工作坑周边设置连续封闭的安全护栏，防止人员坠落。钢板桩打入施工时应注意对现况管线的保护严禁将管线破坏。 2、设计管线开槽施工时应注意对现况管线的保护，且将现况管线上部土方全部人工清除，严禁现况管线上部土方对管线产生荷载。 3、托架焊接作业时对管道使用防火垫进行...
