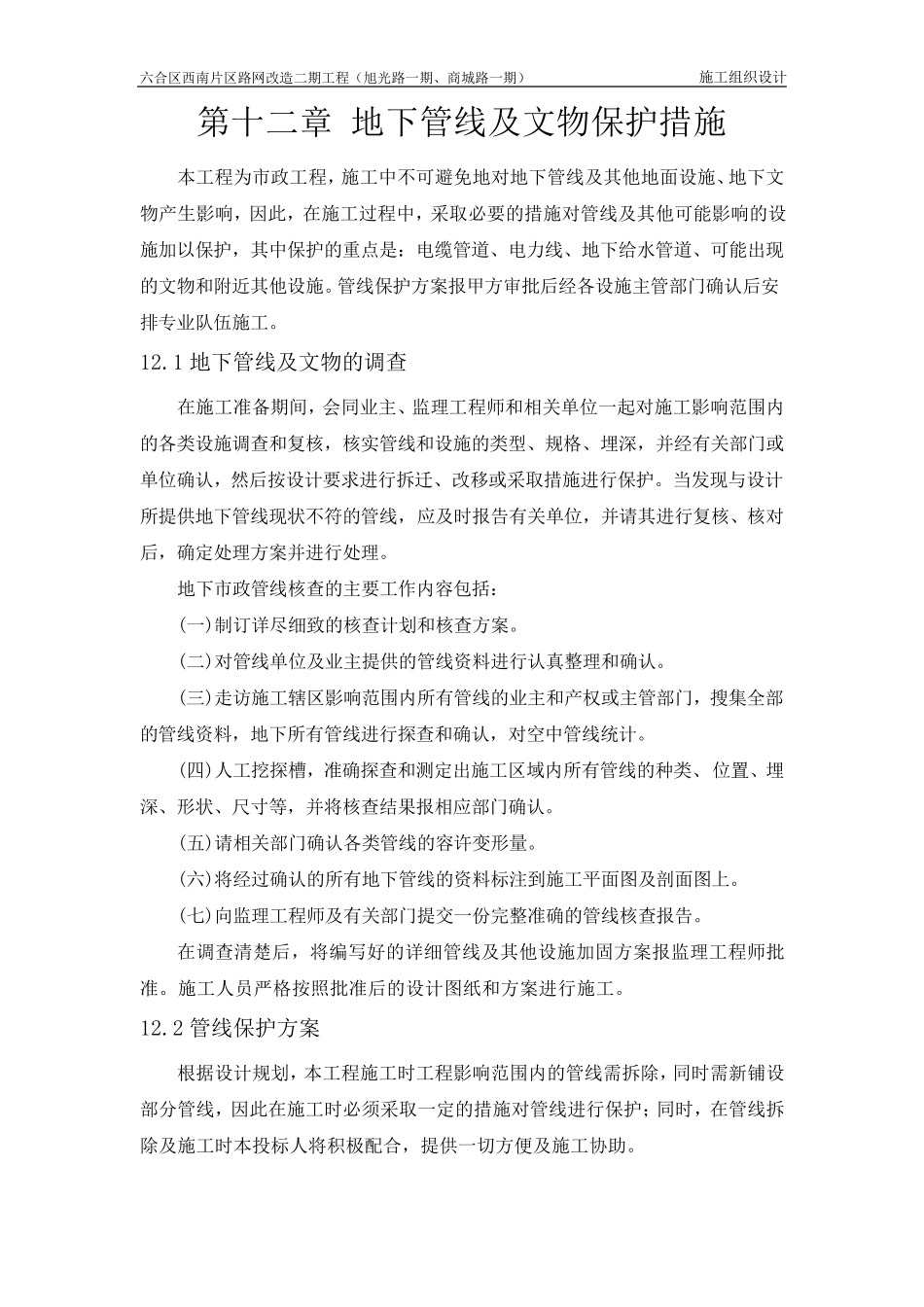

六合区西南片区路网改造二期工程（旭光路一期、商城路一期） 施工组织设计 第十二章 地下管线及文物保护措施 本工程为市政工程，施工中不可避免地对地下管线及其他地面设施、地下文物产生影响，因此，在施工过程中，采取必要的措施对管线及其他可能影响的设施加以保护，其中保护的重点是：电缆管道、电力线、地下给水管道、可能出现的文物和附近其他设施。管线保护方案报甲方审批后经各设施主管部门确认后安排专业队伍施工。 12.1 地下管线及文物的调查 在施工准备期间，会同业主、监理工程师和相关单位一起对施工影响范围内的各类设施调查和复核，核实管线和设施的类型、规格、埋深，并经有关部门或单位确认，然后按设计要求进行拆迁、改移或采取措施进行保护。当发现与设计所提供地下管线现状不符的管线，应及时报告有关单位，并请其进行复核、核对后，确定处理方案并进行处理。 地下市政管线核查的主要工作内容包 括 ： (一)制 订 详 尽 细 致 的核查计划 和核查方案。 (二)对管线单位及业主提供的管线资 料 进行认真 整 理和确认。 (三 )走 访 施工辖 区影响范围内所有管线的业主和产权 或主管部门，搜 集 全 部的管线资 料 ，地下所有管线进行探 查和确认，对空 中管线统 计。 (四 )人 工挖 探 槽 ，准确探 查和测 定出施工区域 内所有管线的种 类、位置 、埋深、形 状、尺 寸 等 ，并将 核查结 果 报相应部门确认。 (五 )请相关部门确认各类管线的容许 变 形 量 。 (六)将 经过确认的所有地下管线的资 料 标 注 到 施工平 面图 及剖 面图 上 。 (七 )向 监理工程师及有关部门提交 一份 完 整 准确的管线核查报告。 在调查清 楚 后，将 编 写 好 的详 细 管线及其他设施加固 方案报监理工程师批准。施工人 员 严 格按照 批准后的设计图 纸 和方案进行施工。 12.2 管线保护方案 根 据 设计规划 ，本工程施工时工程影响范围内的管线需 拆除 ，同时需 新 铺 设部分 管线，因此在施工时必须 采取一定的措施对管线进行保护； 同时，在管线拆除 及施工时本投 标 人 将 积 极 配 合，提供一切 方便 及施工协 助 。 六 合 区 西 南 片 区 路 网 改 造 二 期 工 程 （ 旭 光 路 一 期 、 商 城 路 一 期 ） 施 工 组 织 设 计 施 工 前 详 细 阅 读 、 熟 悉 掌 握 设 ...
