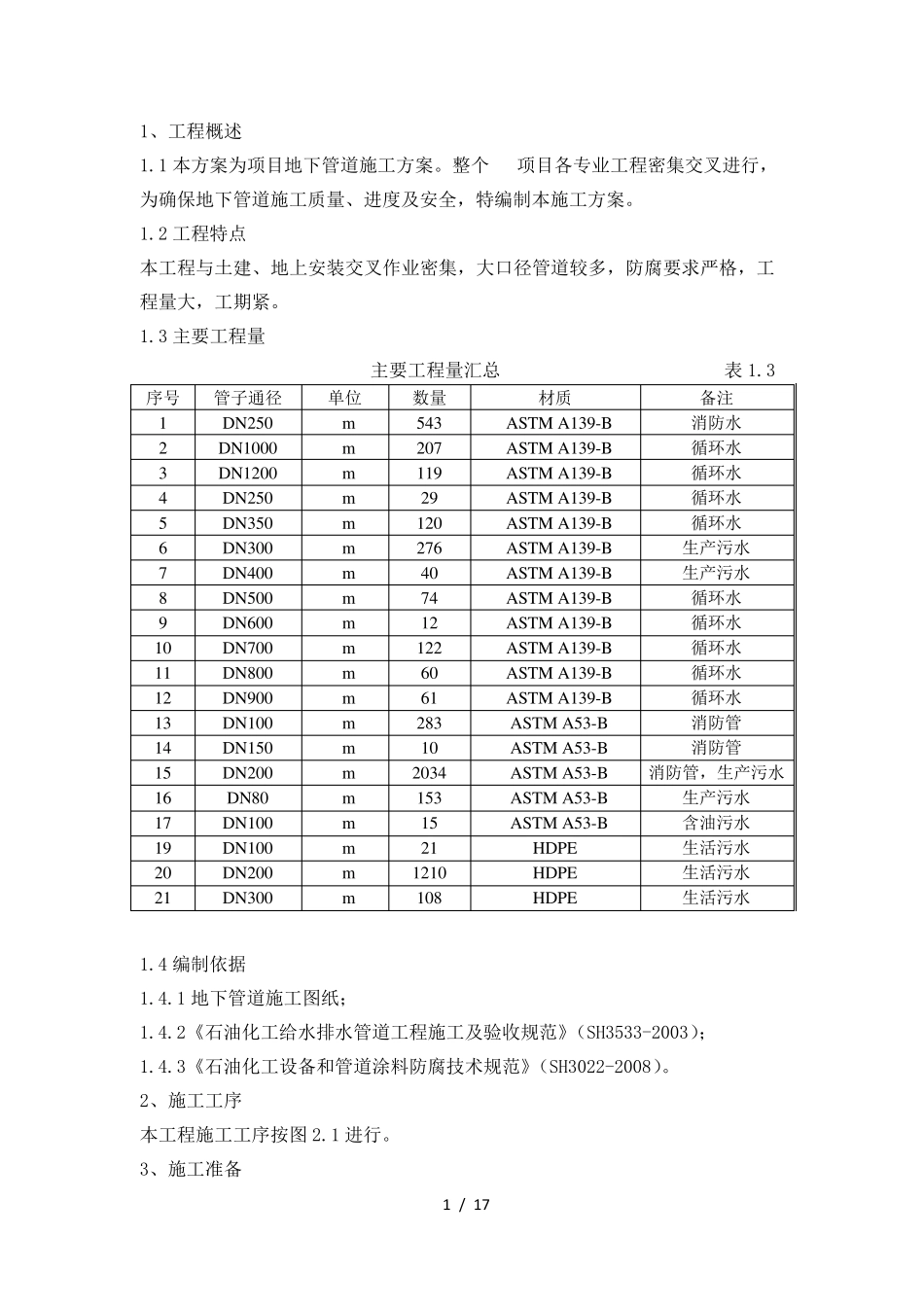

1 / 17 1、工程概述 1.1 本方案为项目地下管道施工方案。整个 项目各专业工程密集交叉进行，为确保地下管道施工质量、进度及安全，特编制本施工方案。 1.2 工程特点 本工程与土建、地上安装交叉作业密集，大口径管道较多，防腐要求严格，工程量大，工期紧。 1.3 主要工程量 主要工程量汇总 表 1.3 序号 管子通径 单位 数量 材质 备注 1 DN250 m 543 ASTM A139-B 消防水 2 DN1000 m 207 ASTM A139-B 循环水 3 DN1200 m 119 ASTM A139-B 循环水 4 DN250 m 29 ASTM A139-B 循环水 5 DN350 m 120 ASTM A139-B 循环水 6 DN300 m 276 ASTM A139-B 生产污水 7 DN400 m 40 ASTM A139-B 生产污水 8 DN500 m 74 ASTM A139-B 循环水 9 DN600 m 12 ASTM A139-B 循环水 10 DN700 m 122 ASTM A139-B 循环水 11 DN800 m 60 ASTM A139-B 循环水 12 DN900 m 61 ASTM A139-B 循环水 13 DN100 m 283 ASTM A53-B 消防管 14 DN150 m 10 ASTM A53-B 消防管 15 DN200 m 2034 ASTM A53-B 消防管，生产污水 16 DN80 m 153 ASTM A53-B 生产污水 17 DN100 m 15 ASTM A53-B 含油污水 19 DN100 m 21 HDPE 生活污水 20 DN200 m 1210 HDPE 生活污水 21 DN300 m 108 HDPE 生活污水 1.4 编制依据 1.4.1 地下管道施工图纸； 1.4.2《石油化工给水排水管道工程施工及验收规范》（SH3533-2003）； 1.4.3《石油化工设备和管道涂料防腐技术规范》（SH3022-2008）。 2、施工工序 本工程施工工序按图 2.1 进行。 3、施工准备 2 / 17 3.1 熟 悉 图 纸 ， 做 好 设 计 图 纸 会 审 ， 编 制 施 工 方 案 ， 组 织 施 工 人 员 进 行 技 术 交底 培 训 ； 3.2 认 真 学 习 施 工 规 范 ， 施 工 人 员 要 掌 握 设 计 规 定 的 有 关 规 范 和 技 术 要 求 ； 3.3 根 据 现 场 实 际 情 况 ， 做 好 人 、 机 、 材 的 进 场 工 作 安 排 ， 对 所 有 入 场 机 具 进行 检 查 并 维 修 ， 确 保 机 具 能 正 常 使 用 且 全 部 到 位 ； 3.4 所 有 入 厂 施 工 人 员 必 须 接 受 安 全 教 育 ， 特 殊 工 种 必 须 持 有 效 证 件 上 岗 ； 3.5...
