地埋蒸汽管道施工方案(扬州扬子)VIP专享VIP免费

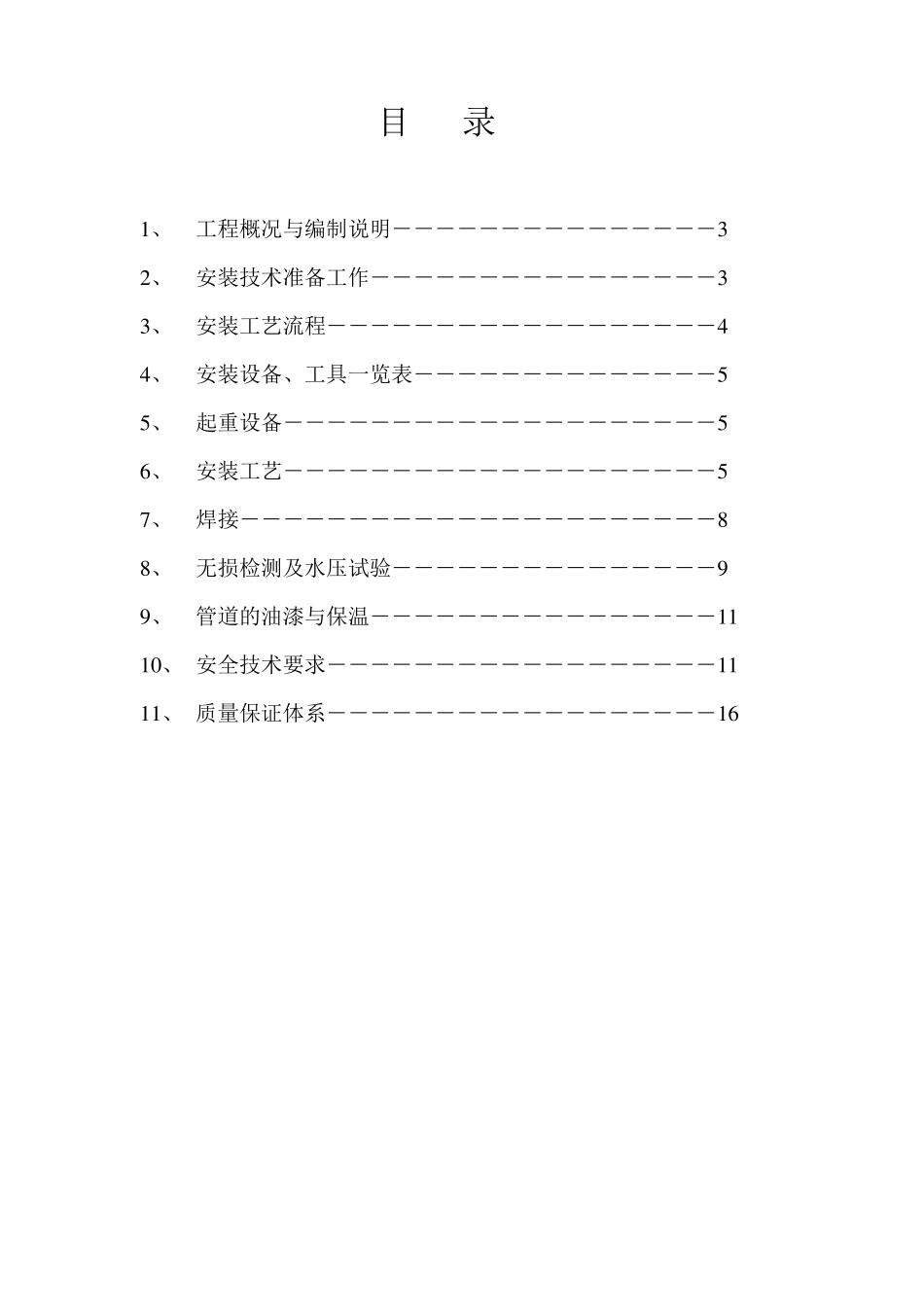

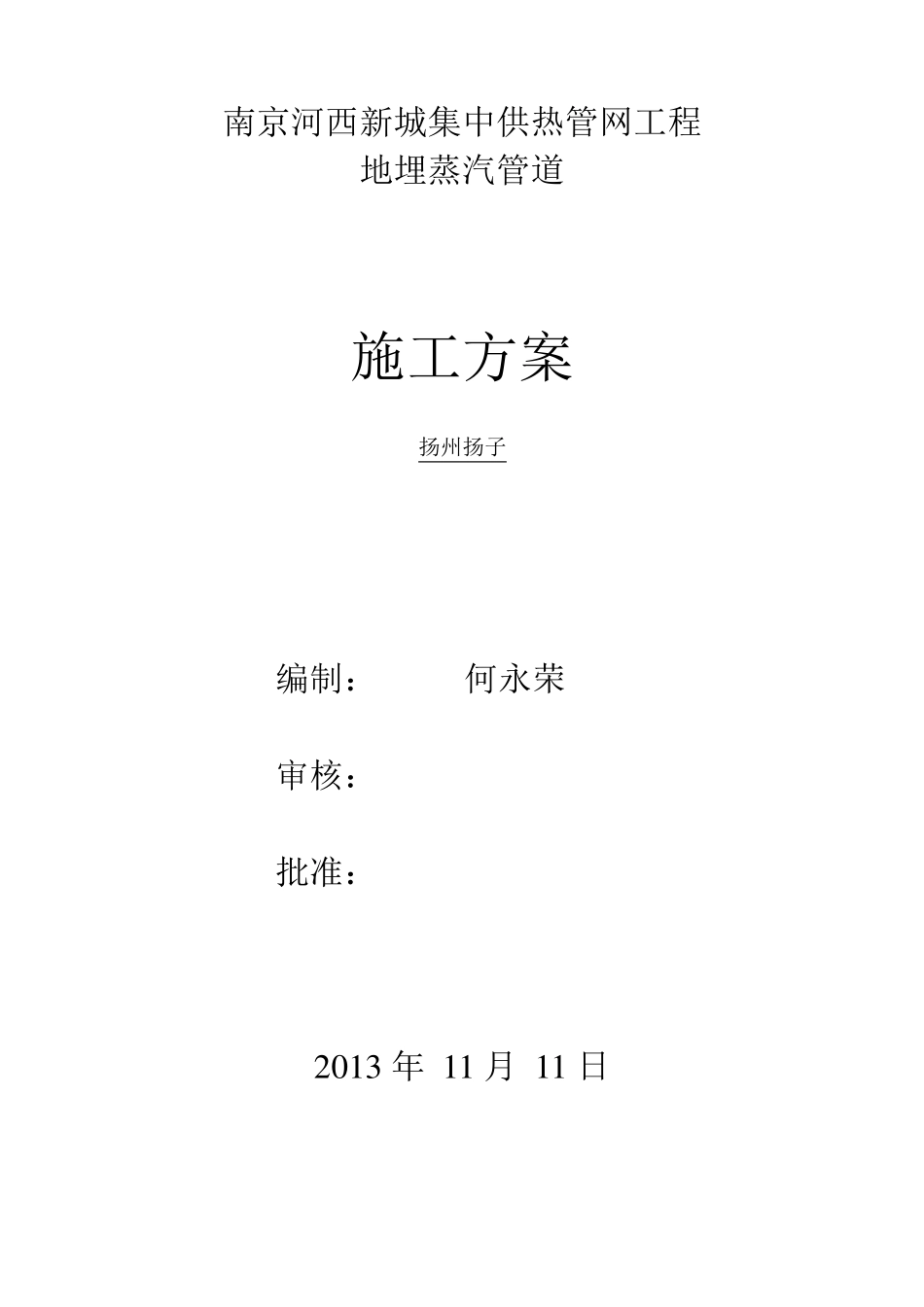

南京河西新城集中供热管网工程 地埋蒸汽管道 施工方案 扬州扬子 编制： 何永荣 审核： 批准： 2 0 1 3 年 1 1 月 1 1 日 目 录 1 、 工程概况与编制说明―――――――――――――――3 2 、 安装技术准备工作――――――――――――――――3 3 、 安装工艺流程――――――――――――――――――4 4 、 安装设备、工具一览表――――――――――――――5 5 、 起重设备――――――――――――――――――――5 6 、 安装工艺――――――――――――――――――――5 7 、 焊接――――――――――――――――――――――8 8 、 无损检测及水压试验―――――――――――――――9 9 、 管道的油漆与保温――――――――――――――――1 1 1 0 、 安全技术要求――――――――――――――――――1 1 1 1 、 质量保证体系――――――――――――――――――1 6 一、编制依据 1.1 业主提供施工图纸资料及技术要求； 1.2 《工业金属管道工程施工及验收规范》 GB50235-97； 1.3 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-98； 1.4 《火力发电厂汽水管道设计规定》 DL/T5054-1996； 1.5 《火电工程质量检验评定标准》 DL/T5366-2006； 1.6 《工业设备、管道防腐工程施工及验收规范》 HGJ229-91； 1.7 《工业设备及管道绝热工程施工规范》 GB50126-2008； 1.8 《输送流体用无缝钢管》 GB/T8163-2008； 1.9 《高压锅炉用无缝钢管》 GB5310-2008； 1.10 《工业金属管道设计规范》 GB/T50316-2000（2008 版）； 1.11 《电力建设施工及验收技术规范（管道篇）》 DL5031-1994； 1.12 《电力建设施工及验收技术规范（管道焊接接头超声波检验篇）》 DL/T5048-1995； 1.13 《火力发电厂焊接技术规程》 DL/T869-2004； 1.14 《电力建设施工及验收技术规范（钢制承压管道对接焊缝接头射线检验篇）》DC/T5069-1996； 1.15 《火力发电厂金属技术监督规程》 DL/T429-2009； 二、工程概况 2.1 工程名称：南京河西新城集中供热管网工程二标段 2.2 工作内容：成品直埋蒸汽管道及相关阀门、热工控制的安装调试。 2.3 工作量： 输送蒸汽管道（1.3Mpa、295 C，内管径Ø720×13，外管径Ø1220×15，长度约 870 米，管材：内20#钢、外 Q235B），及其疏水管道：（1.3Mpa、295 C，内管径Ø159×5，外管径Ø...
