地形图测量方案分解VIP免费

地形图测量方案分解_第1页
1/27
地形图测量方案分解_第2页
2/27
地形图测量方案分解_第3页
3/27

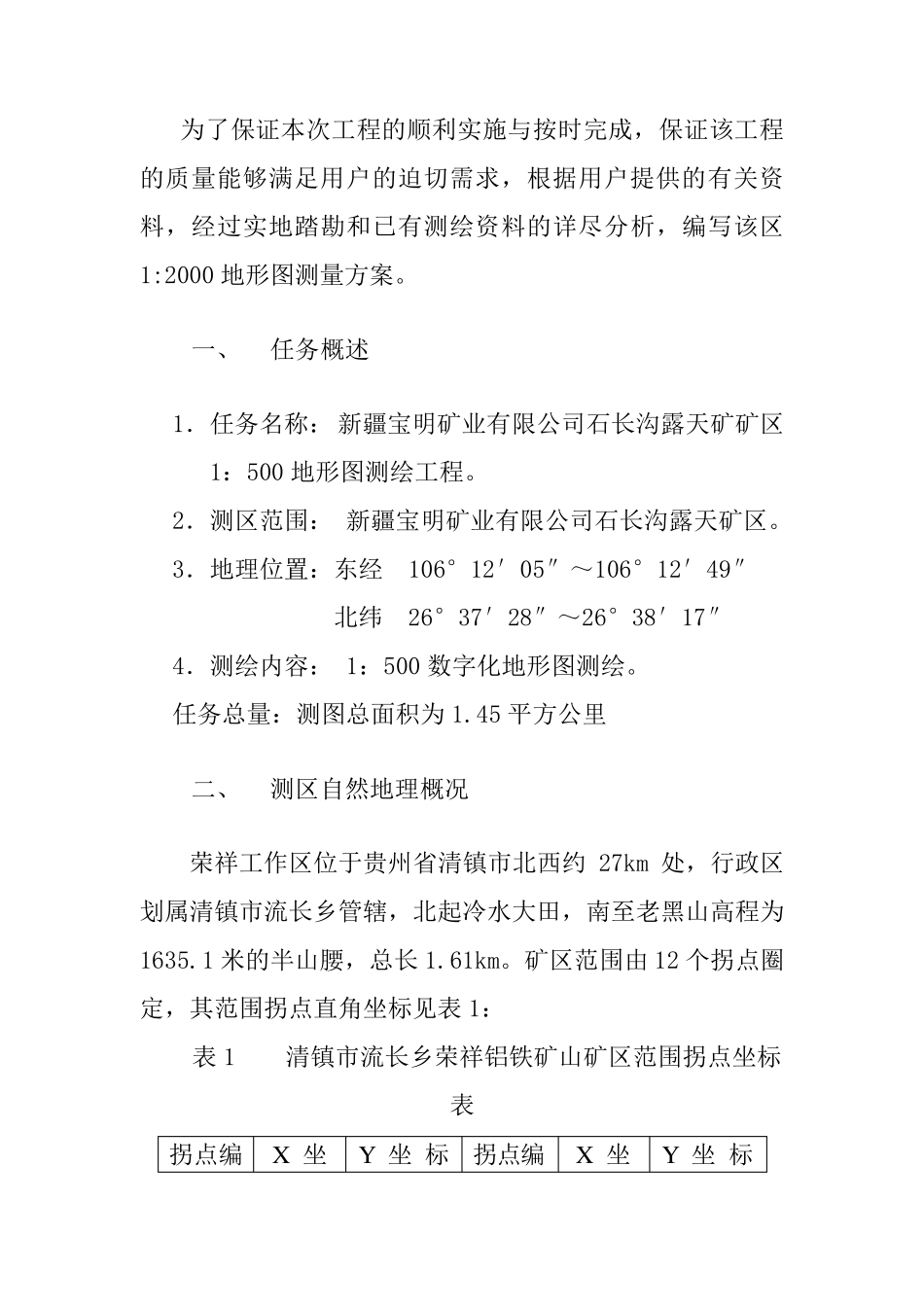

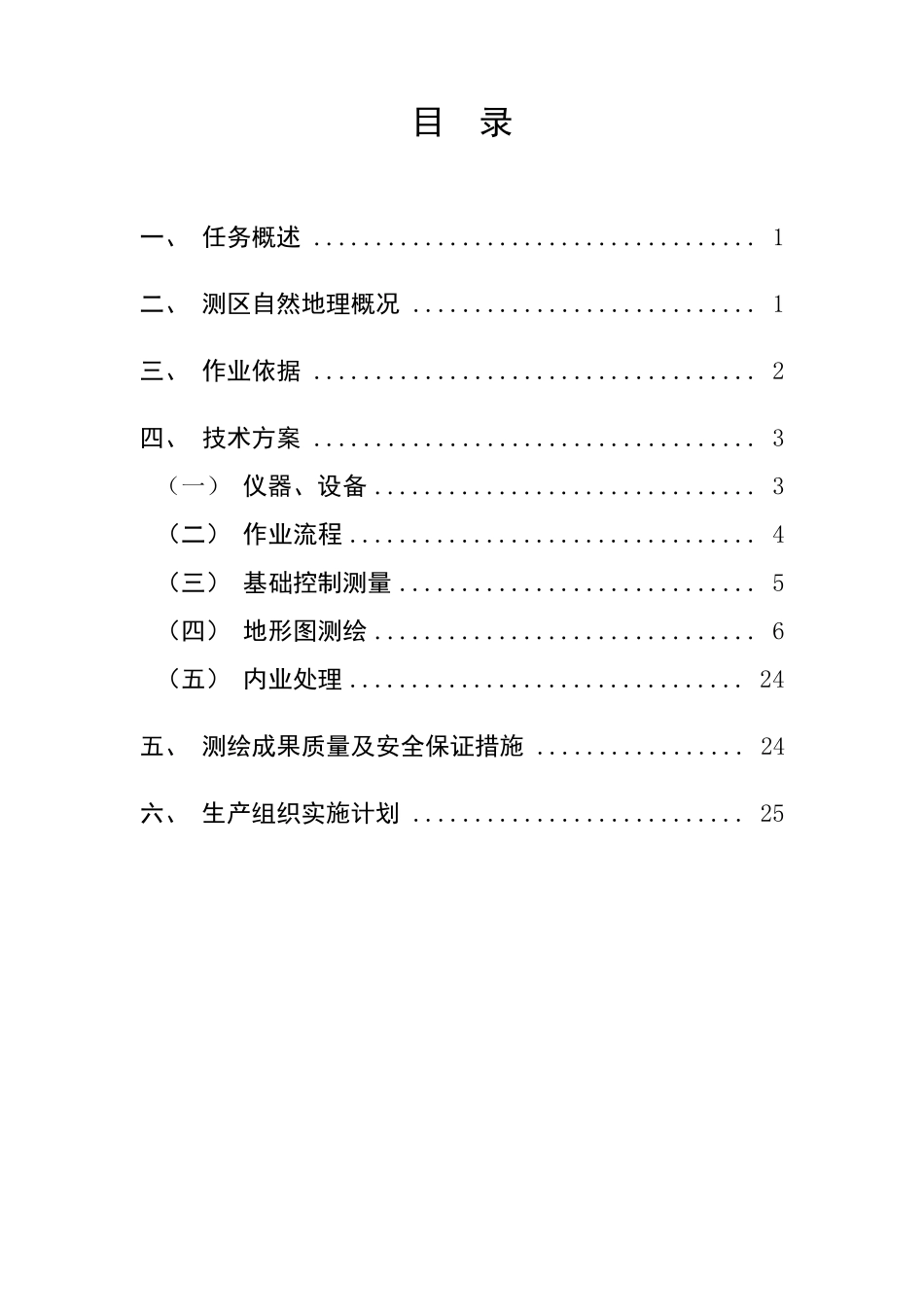

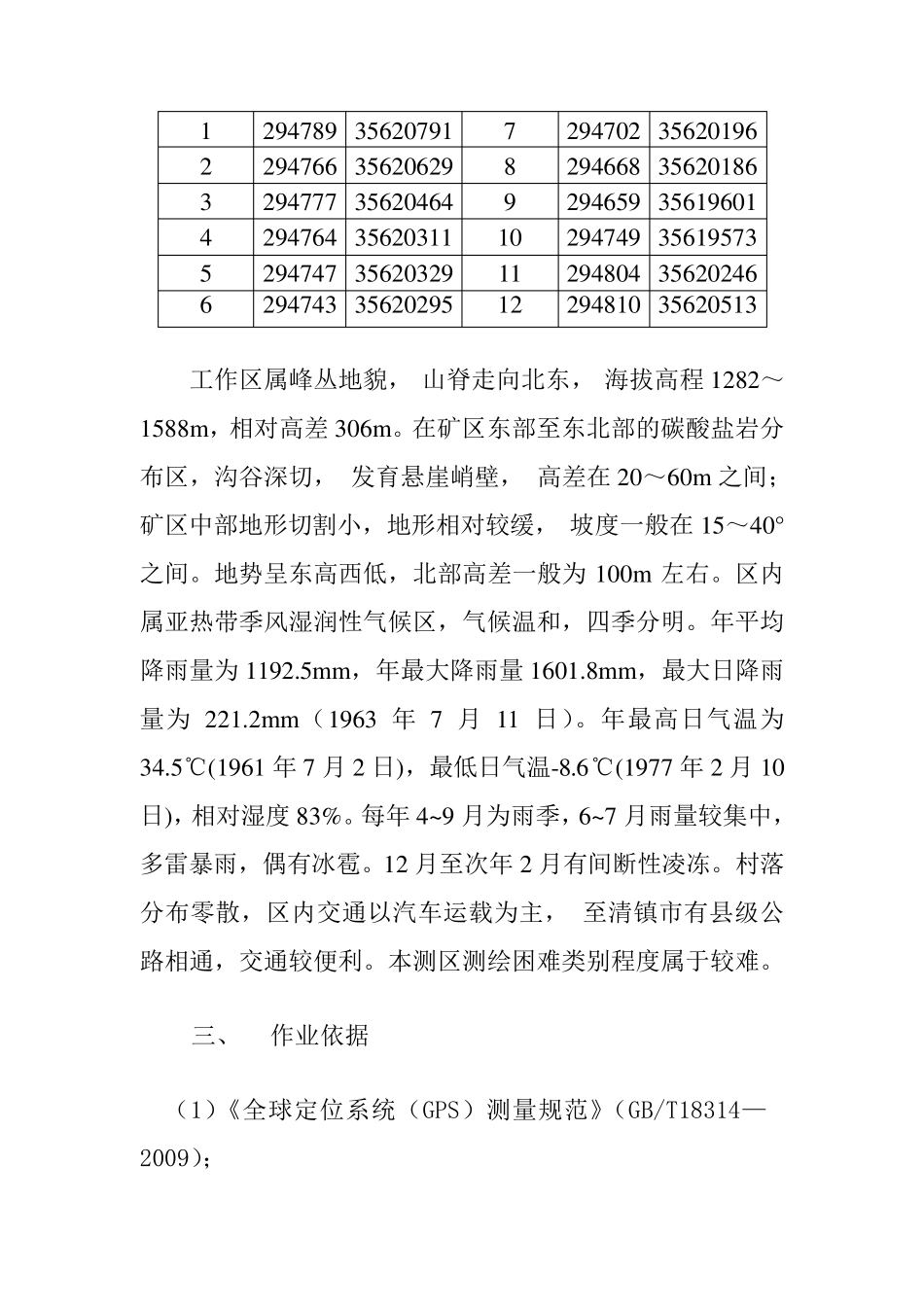

目 录 一、 任务概述 .................................... 1 二、 测区自然地理概况 ............................ 1 三、 作业依据 .................................... 2 四、 技术方案 .................................... 3 (一) 仪器、设备 ............................... 3 (二) 作业流程 ................................. 4 (三) 基础控制测量 ............................. 5 (四) 地形图测绘 ............................... 6 (五) 内业处理 ................................ 24 五、 测绘成果质量及安全保证措施 ................. 24 六、 生产组织实施计划 ........................... 25 为了保证本次工程的顺利实施与按时完成,保证该工程的质量能够满足用户的迫切需求,根据用户提供的有关资料,经过实地踏勘和已有测绘资料的详尽分析,编写该区1:2000 地形图测量方案。 一、 任务概述 1.任务名称: 新疆宝明矿业有限公司石长沟露天矿矿区1:500 地形图测绘工程。 2.测区范围: 新疆宝明矿业有限公司石长沟露天矿区。 3.地理位置:东经 106°12′05″~106°12′49″ 北纬 26°37′28″~26°38′17″ 4.测绘内容: 1:500 数字化地形图测绘。 任务总量:测图总面积为1.45 平方公里 二、 测区自然地理概况 荣祥工作区位于贵州省清镇市北西约 27km 处,行政区划属清镇市流长乡管辖,北起冷水大田,南至老黑山高程为1635.1 米的半山腰,总长1.61km。矿区范围由12 个拐点圈定,其范围拐点直角坐标见表1: 表1 清镇市流长乡荣祥铝铁 矿山矿区范围拐点坐标表 拐点编X 坐 Y 坐 标 拐点编X 坐 Y 坐 标 1 294789 356207917 294702 356201962 294766 356206298 294668 356201863 294777 356204649 294659 356196014 294764 3562031110 294749 356195735 294747 3562032911 294804 356202466 294743 3562029512 294810 35620513 工 作 区 属 峰 丛 地 貌 , 山 脊 走 向 北 东 , 海 拔 高 程 1282~1588m, 相 对 高 差 306m。 在 矿 区 东 部 至 东 北 部 的 碳 酸 盐 岩 分布 区 , 沟 谷 深 切 , 发 育 悬 崖 峭 壁 , 高 差 在 20~ 60m 之 间 ;矿 区 中 部 地 形 切 割 小 , 地 形 相 对 较 缓 , 坡...
