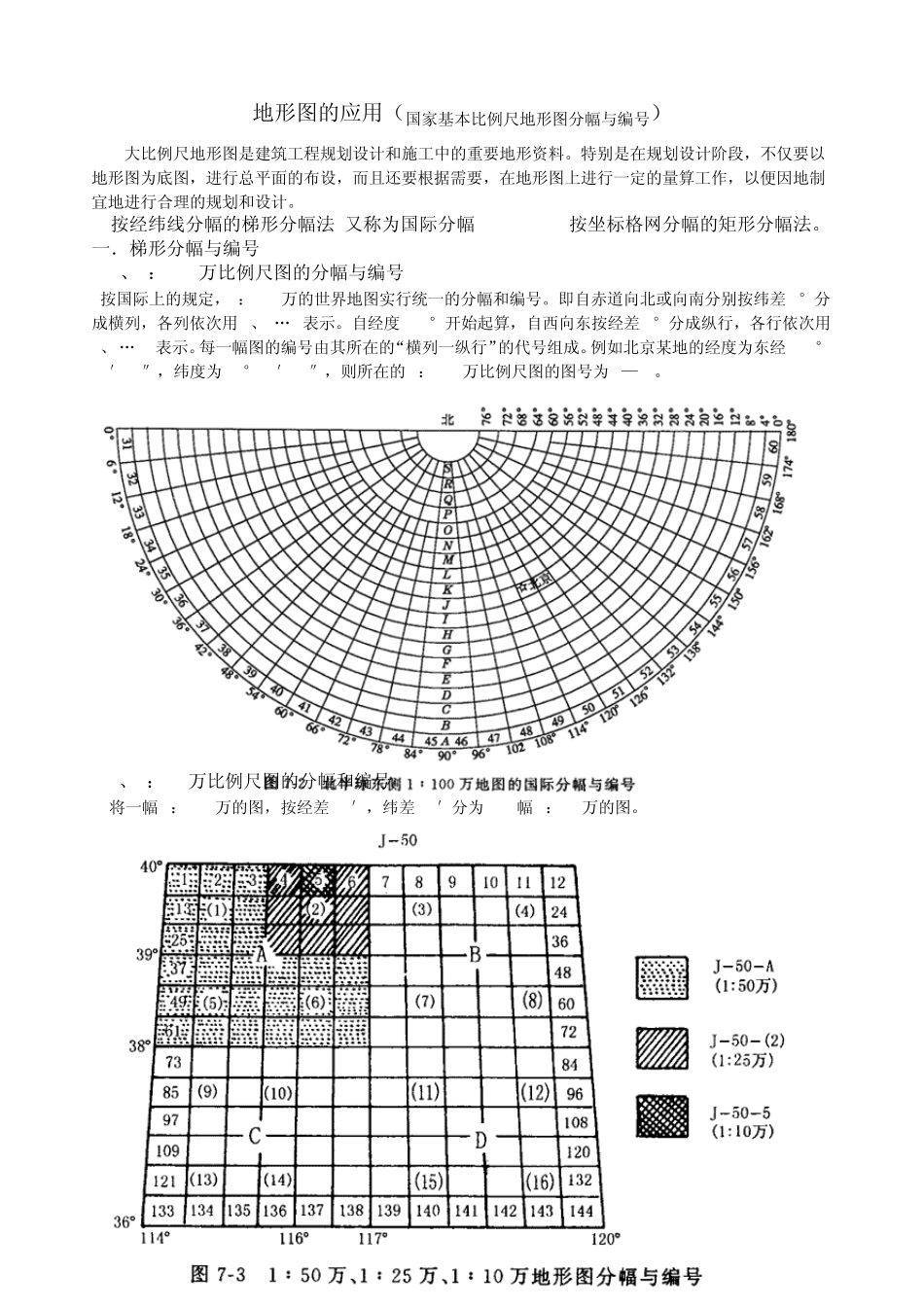

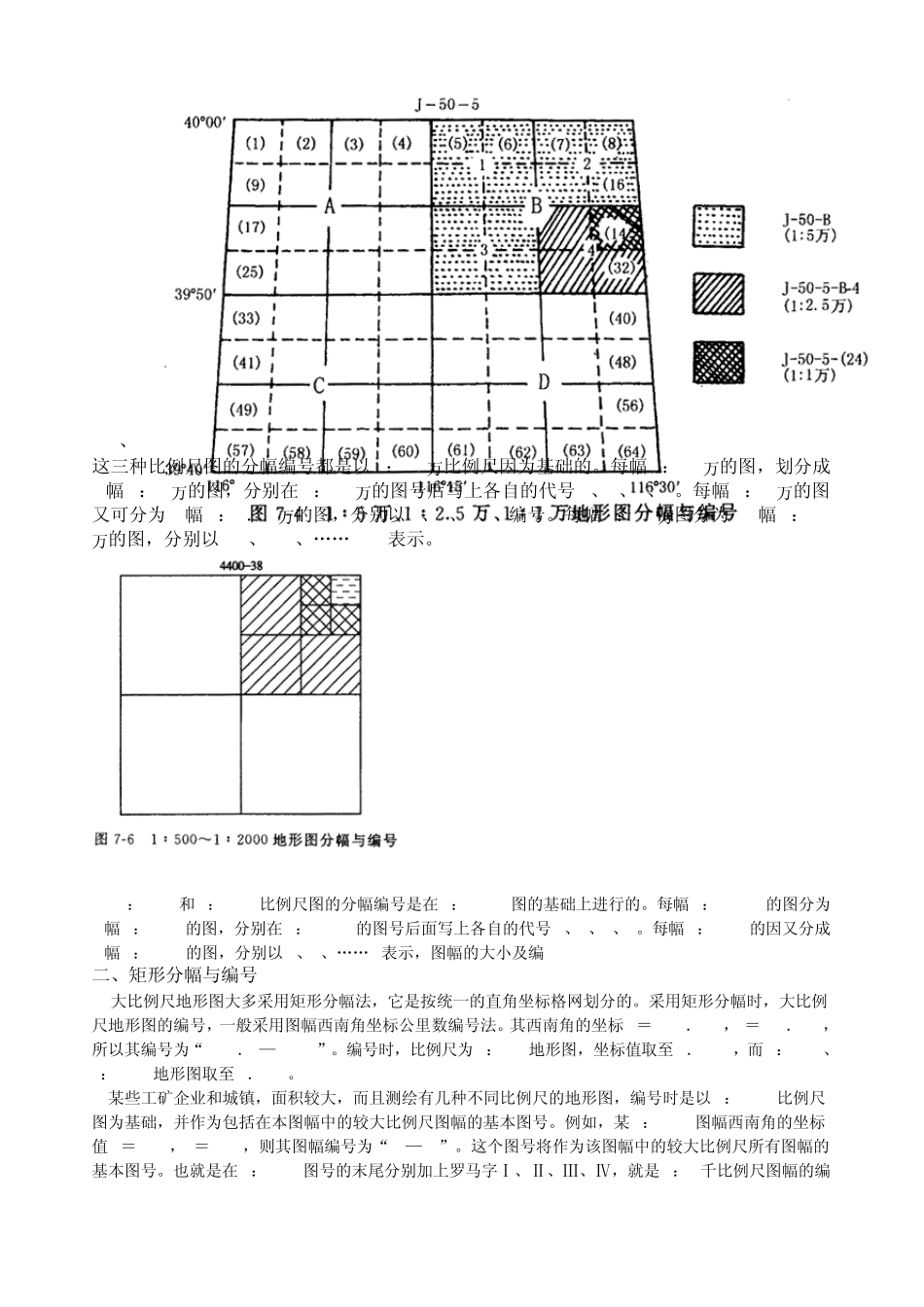

地形图的应用（国家基本比例尺地形图分幅与编号） 大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。 1.按经纬线分幅的梯形分幅法(又称为国际分幅) 2.按坐标格网分幅的矩形分幅法。 一．梯形分幅与编号 1、1：100万比例尺图的分幅与编号 按国际上的规定，1：100万的世界地图实行统一的分幅和编号。即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B„V表示。自经度 180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2„60表示。每一幅图的编号由其所在的“横列一纵行”的代号组成。例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。 2、1：10万比例尺图的分幅和编号 将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。 3、 这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、„„(64)表示。 1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。每幅1：5000的因又分成9幅1：2000的图，分别以l、2、„„9表示，图幅的大小及编 二、矩形分幅与编号 大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。其西南角的坐标X＝3530．0km，y＝531．0km，所以其编号为“3530．0—531.0”。编号时，比例尺为1：500地形图，坐标值取至 0．01km，而 1：1000、1：2000地形图取至 0．1km。 某些工矿企业和城镇，面积较大，而且测绘有几种不同比例尺的地形图，编号时是以1：5000比例尺图为基础，并作为包括在本图幅中的较大比例尺图幅的基本图号。例如，某 1：5000图幅西南角的坐标值 x＝20km，y＝10km，则其图幅编号为“20—10”。这个图号将作为该图幅中的较大比例尺所有图幅的基本图号。也就是在1：5000图号的末尾分别加上罗马字Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：2千比例...
