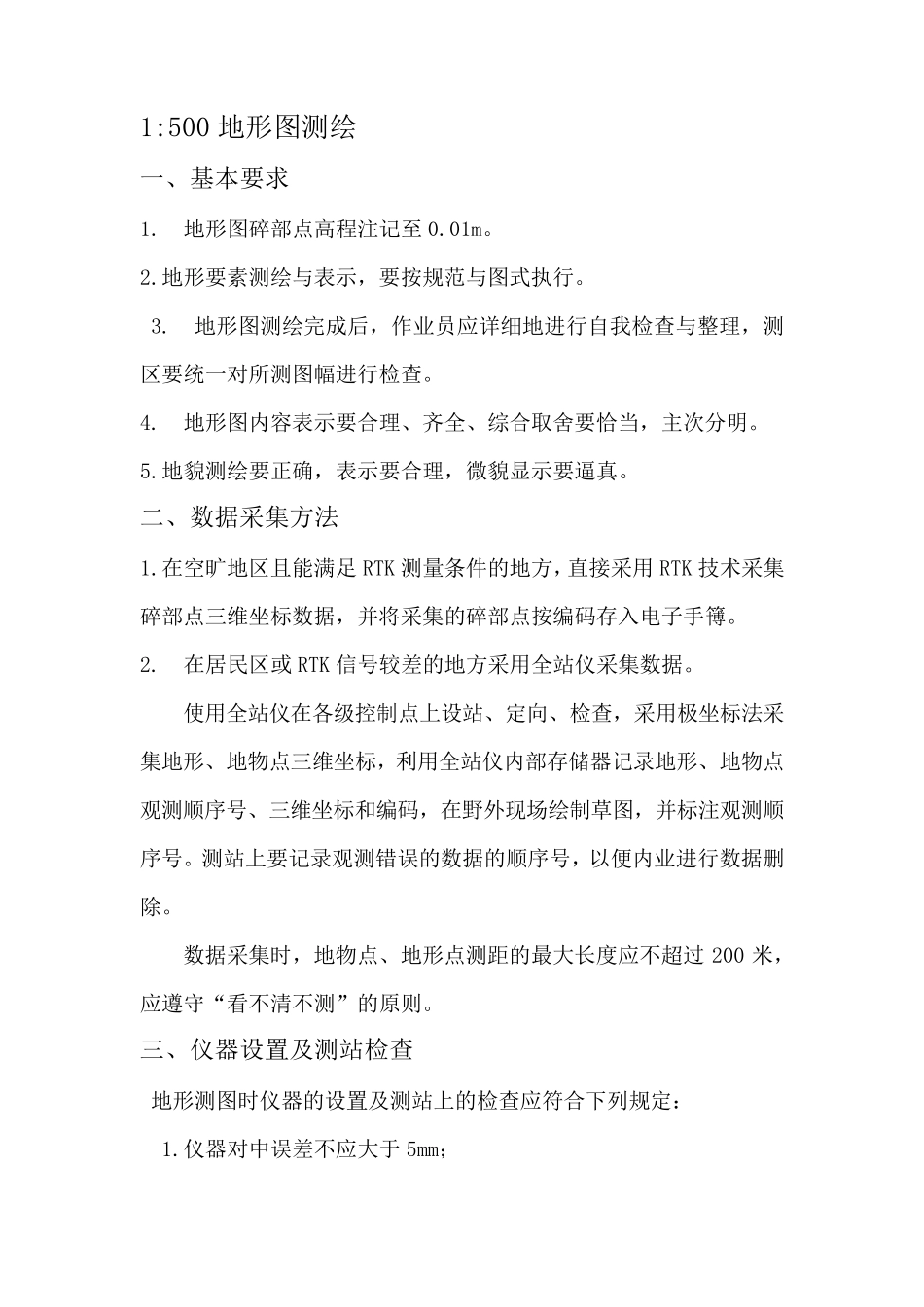

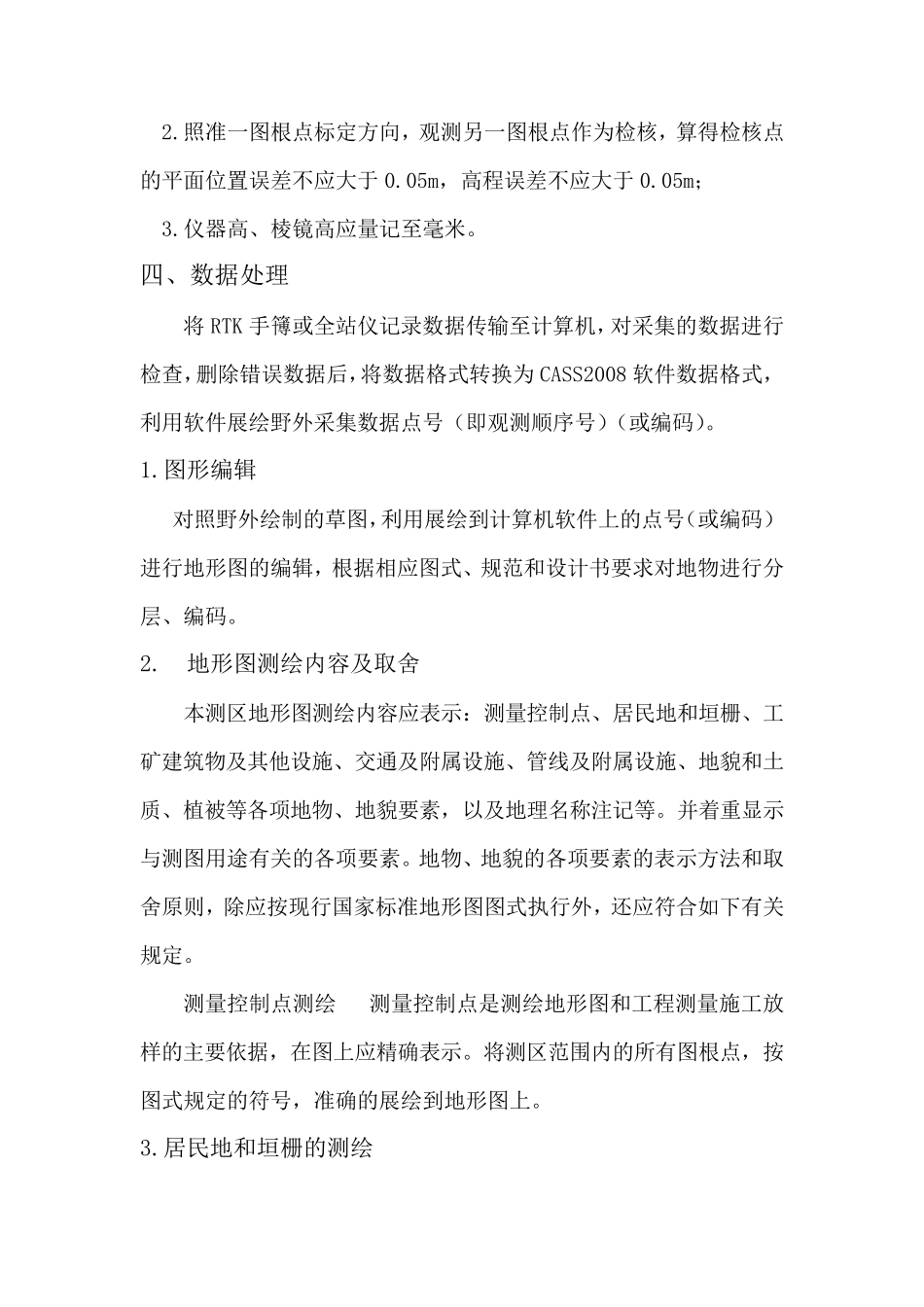

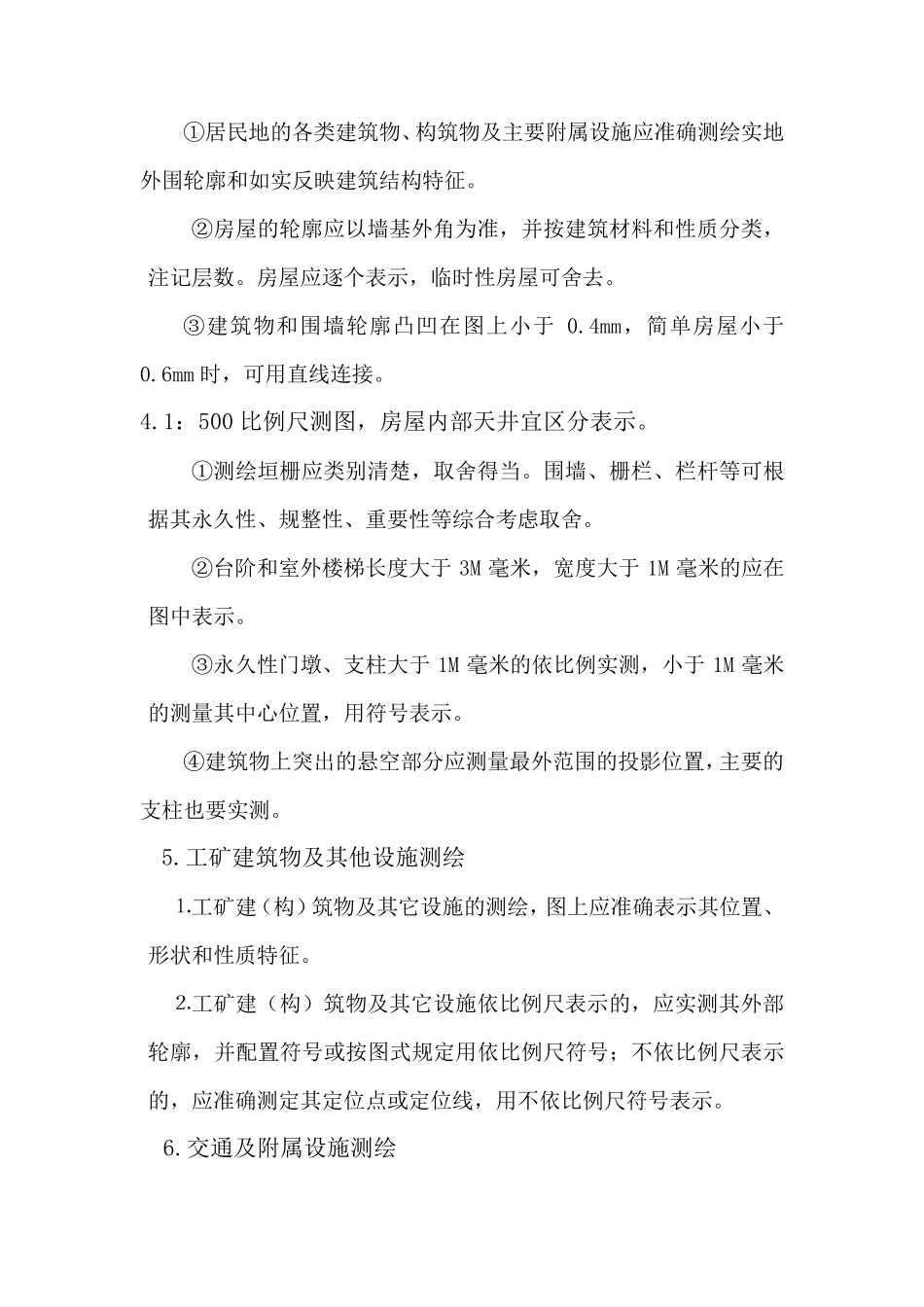

1:500 地 形 图 测 绘 一 、 基 本 要 求 1. 地 形 图 碎 部 点 高 程 注 记 至 0.01m。 2.地 形 要 素 测 绘 与 表 示 ， 要 按 规 范 与 图 式 执 行 。 3. 地 形 图 测 绘 完 成 后 ， 作 业 员 应 详 细 地 进 行 自 我 检 查 与 整 理 ， 测区 要 统 一 对 所 测 图 幅 进 行 检 查 。 4. 地 形 图 内 容 表 示 要 合 理 、 齐 全 、 综 合 取 舍 要 恰 当 ， 主 次 分 明 。 5.地 貌 测 绘 要 正 确 ， 表 示 要 合 理 ， 微 貌 显 示 要 逼 真 。 二 、 数 据 采 集 方 法 1.在 空 旷 地 区 且 能 满 足 RTK 测 量 条 件 的 地 方 ， 直 接 采 用 RTK 技 术 采 集碎 部 点 三 维 坐 标 数 据 ， 并 将 采 集 的 碎 部 点 按 编 码 存 入 电 子 手 簙 。 2. 在 居 民 区 或 RTK 信 号 较 差 的 地 方 采 用 全 站 仪 采 集 数 据 。 使 用 全 站 仪 在 各 级 控 制 点 上 设 站 、 定 向 、 检 查 ， 采 用 极坐 标 法 采集 地 形 、 地 物点 三 维 坐 标 ， 利用 全 站 仪 内 部 存 储器记 录地 形 、 地 物点观测 顺序号 、 三 维 坐 标 和编 码 ， 在 野外现场绘 制 草图 ， 并 标 注 观测 顺序号 。 测 站 上 要 记 录观测 错误的 数 据 的 顺序号 ， 以便内 业 进 行 数 据 删除。 数 据 采 集 时， 地 物点 、 地 形 点 测 距的 最大长度应 不超过200 米，应 遵守“看不清不测 ”的 原则。 三 、 仪 器设 置及测 站 检 查 地 形 测 图 时仪 器的 设 置及测 站 上 的 检 查 应 符合 下列规 定 ： 1.仪 器对 中误差 不应 大于 5mm； 2.照准一图根点标定方向，观测另一图根点作为检核，算得检核点的平面位置误差不应大于0.05m，高程误差不应大于0.05m； 3.仪器高、棱镜高应量记至毫米。 四、数据处理 将 RTK 手簙或全站仪记录数据传输至计算机，对采集的数据进行检查，删除错误数据后，将数据格式转换为CASS2008 软件数据格式，利用软件展绘野外采集数据点号（即观测顺序号）（或编码）。 1.图形编辑 对照野外绘制的草图，利用展绘到计算机...
