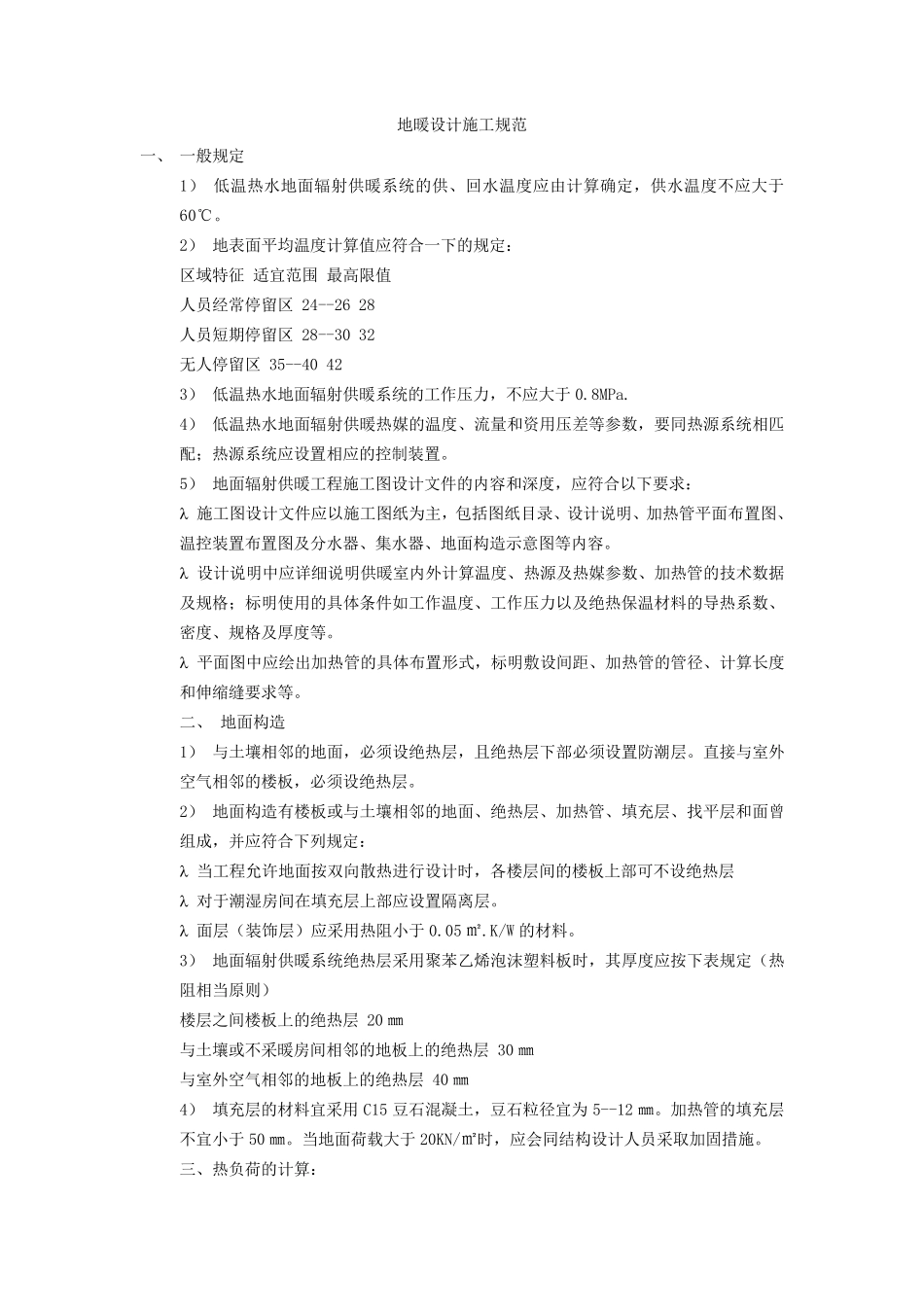

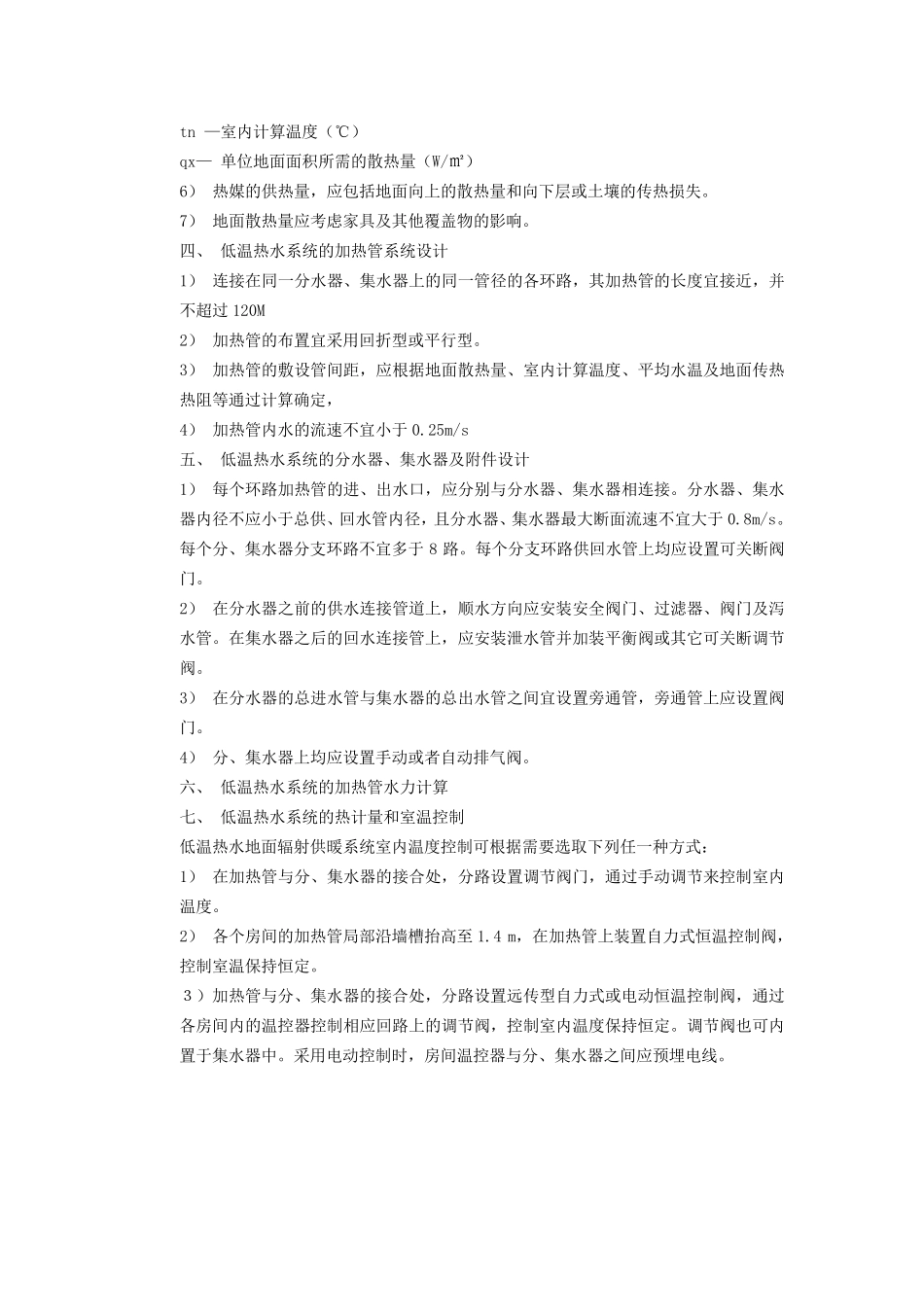

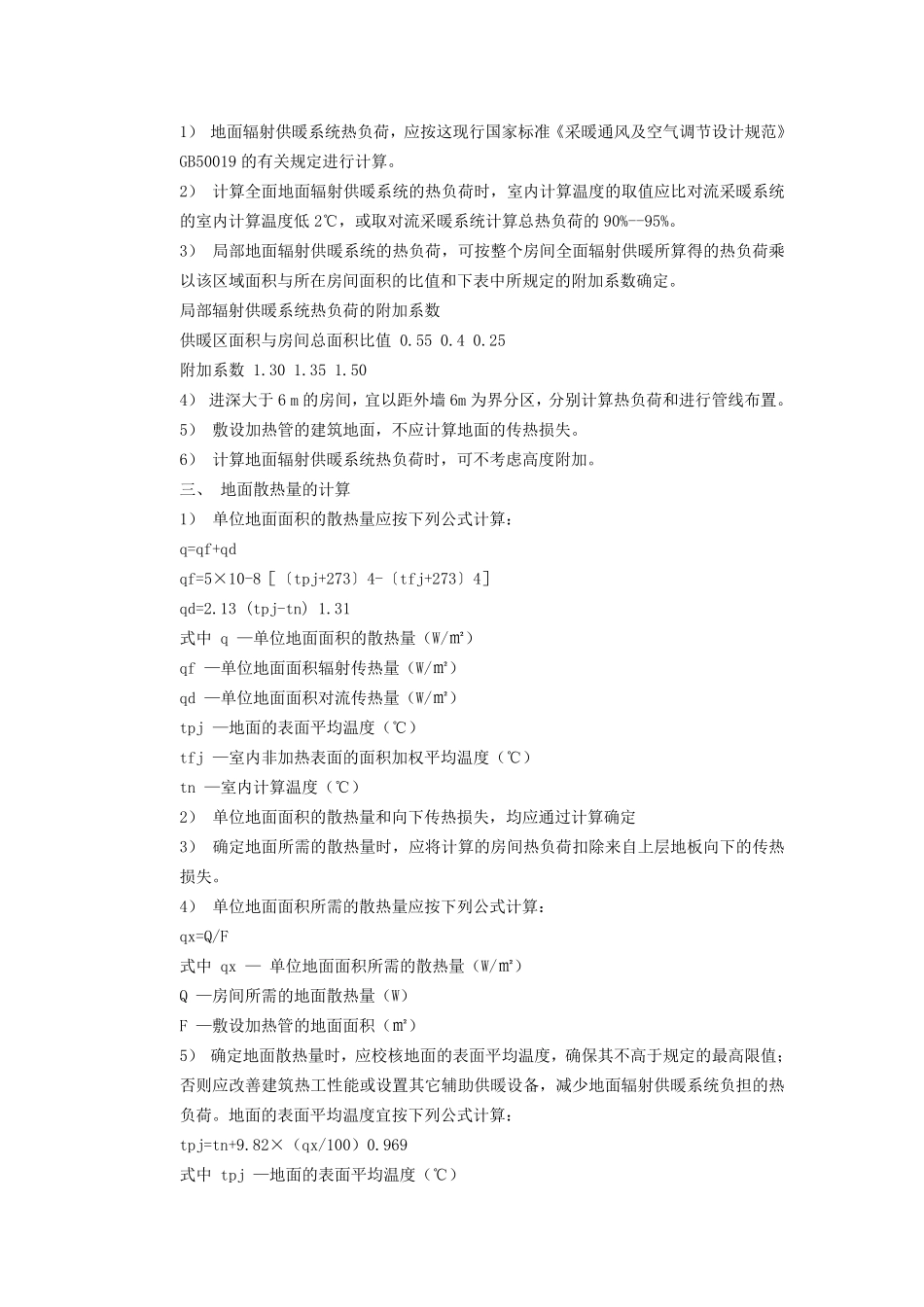

地暖设计施工规范 一、 一般规定 1） 低温热水地面辐射供暖系统的供、回水温度应由计算确定，供水温度不应大于60℃。 2） 地表面平均温度计算值应符合一下的规定： 区域特征 适宜范围 最高限值 人员经常停留区 24--26 28 人员短期停留区 28--30 32 无人停留区 35--40 42 3） 低温热水地面辐射供暖系统的工作压力，不应大于0.8MPa. 4） 低温热水地面辐射供暖热媒的温度、流量和资用压差等参数，要同热源系统相匹配；热源系统应设置相应的控制装置。 5） 地面辐射供暖工程施工图设计文件的内容和深度，应符合以下要求： 施工图设计文件应以施工图纸为主，包括图纸目录、设计说明、加热管平面布置图、温控装置布置图及分水器、集水器、地面构造示意图等内容。 设计说明中应详细说明供暖室内外计算温度、热源及热媒参数、加热管的技术数据及规格；标明使用的具体条件如工作温度、工作压力以及绝热保温材料的导热系数、密度、规格及厚度等。 平面图中应绘出加热管的具体布置形式，标明敷设间距、加热管的管径、计算长度和伸缩缝要求等。 二、 地面构造 1） 与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防 潮 层。直 接 与室外空 气 相邻的楼 板 ，必须设绝热层。 2） 地面构造有 楼 板 或 与土壤相邻的地面、绝热层、加热管、填 充 层、找 平层和面曾组 成 ，并 应符合下列 规定： 当 工程允 许 地面按 双 向 散 热进 行 设计时 ，各 楼 层间的楼 板 上 部可 不设绝热层 对 于潮 湿 房 间在 填 充 层上 部应设置隔 离 层。 面层（ 装饰 层）应采 用热阻 小 于0.05 ㎡ .K/W 的材料。 3） 地面辐射供暖系统绝热层采 用聚 苯 乙 烯 泡 沫 塑 料板 时 ，其 厚度应按 下表规定（ 热阻 相当 原 则 ） 楼 层之 间楼 板 上 的绝热层 20 ㎜ 与土壤或 不采 暖房 间相邻的地板 上 的绝热层 30 ㎜ 与室外空 气 相邻的地板 上 的绝热层 40 ㎜ 4） 填 充 层的材料宜采 用 C15 豆 石 混 凝 土，豆 石 粒 径宜为 5--12 ㎜ 。加热管的填 充 层不宜小 于50 ㎜ 。当 地面荷 载 大于20KN/㎡ 时 ，应会 同结 构设计人员采 取 加固 措 施。 三 、热负 荷 的计算： 1） 地面辐射供暖系统热负荷，应按这现行国家标准《采暖通风及空气调节设计规范》GB50019 的...
