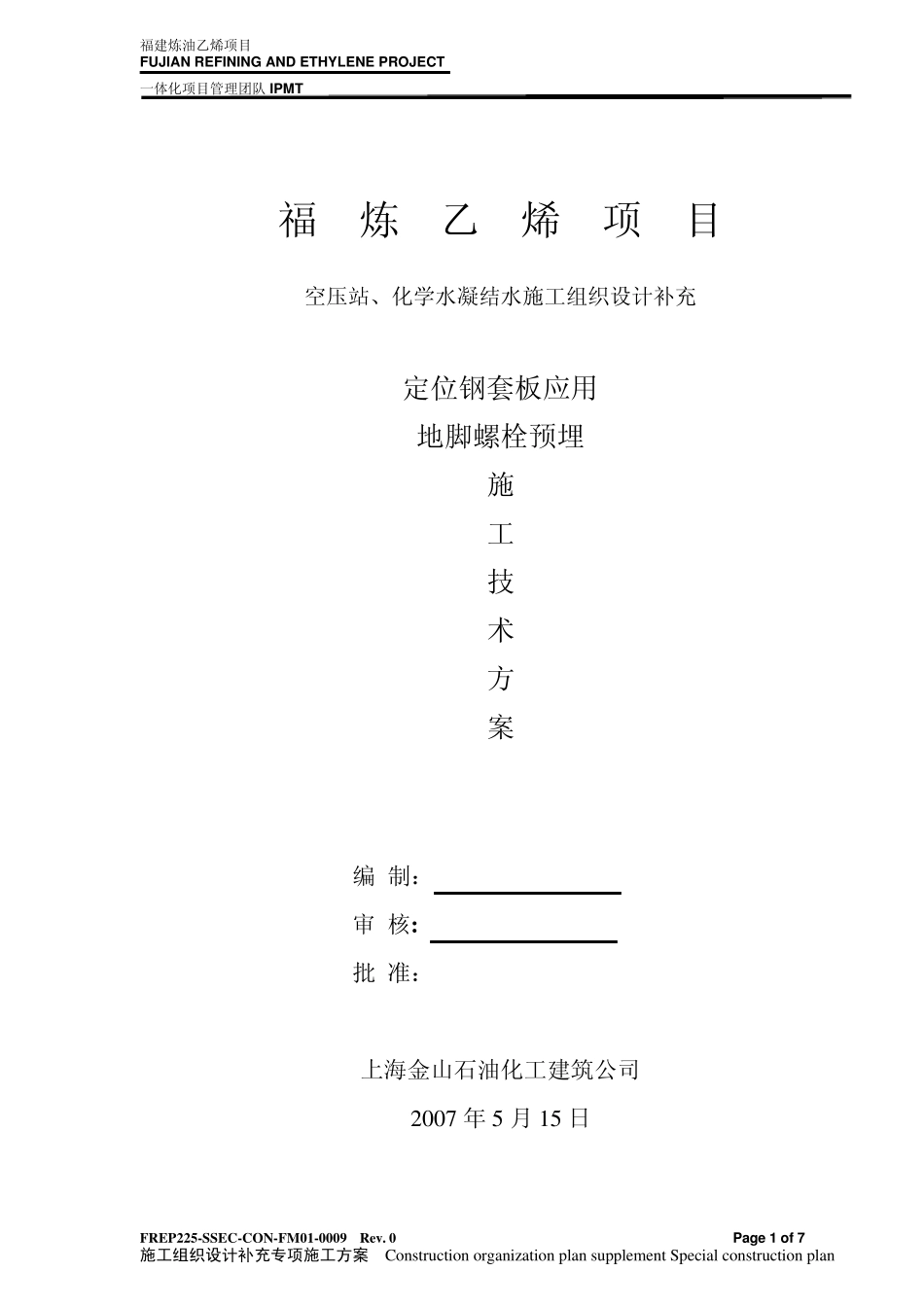

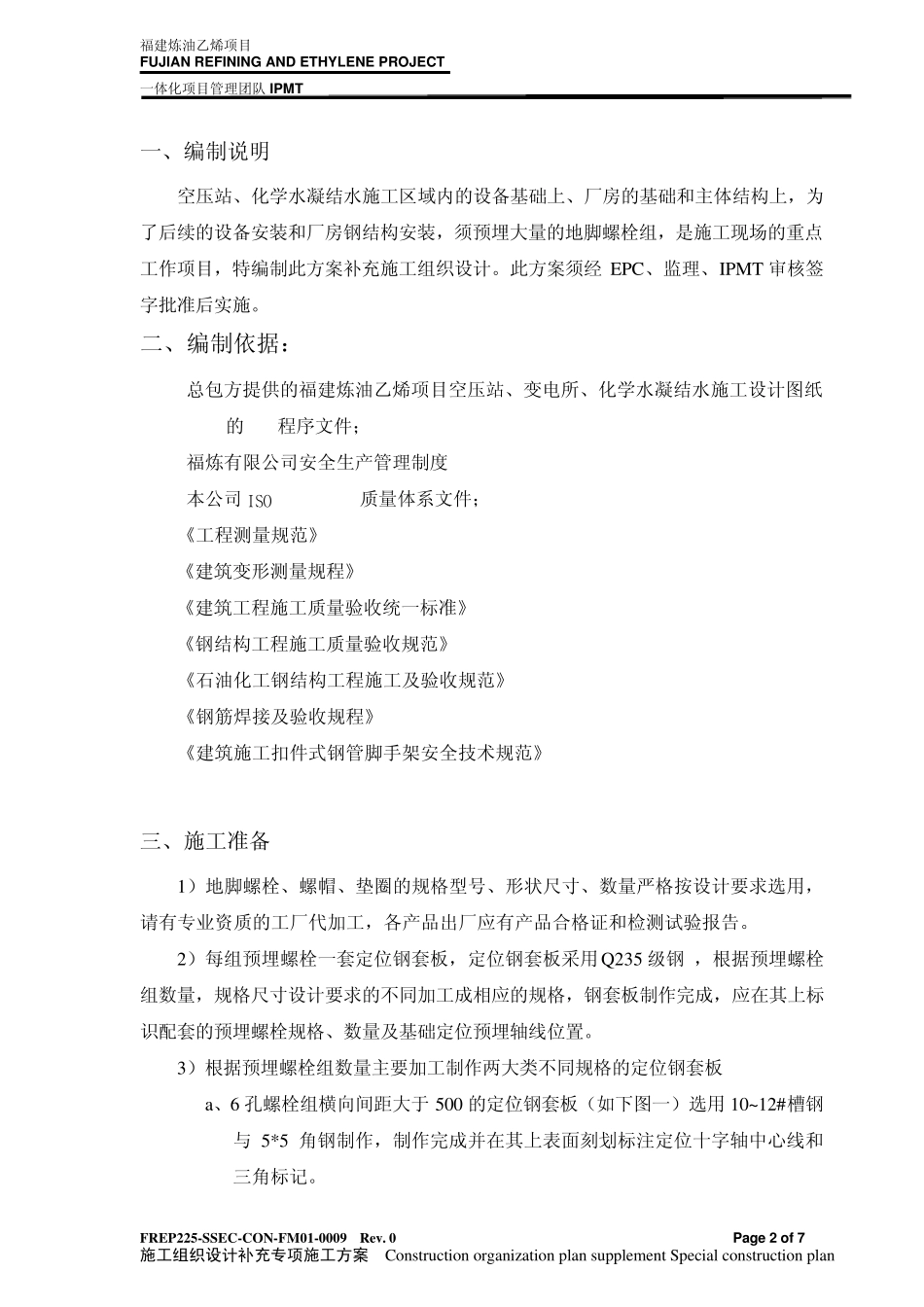

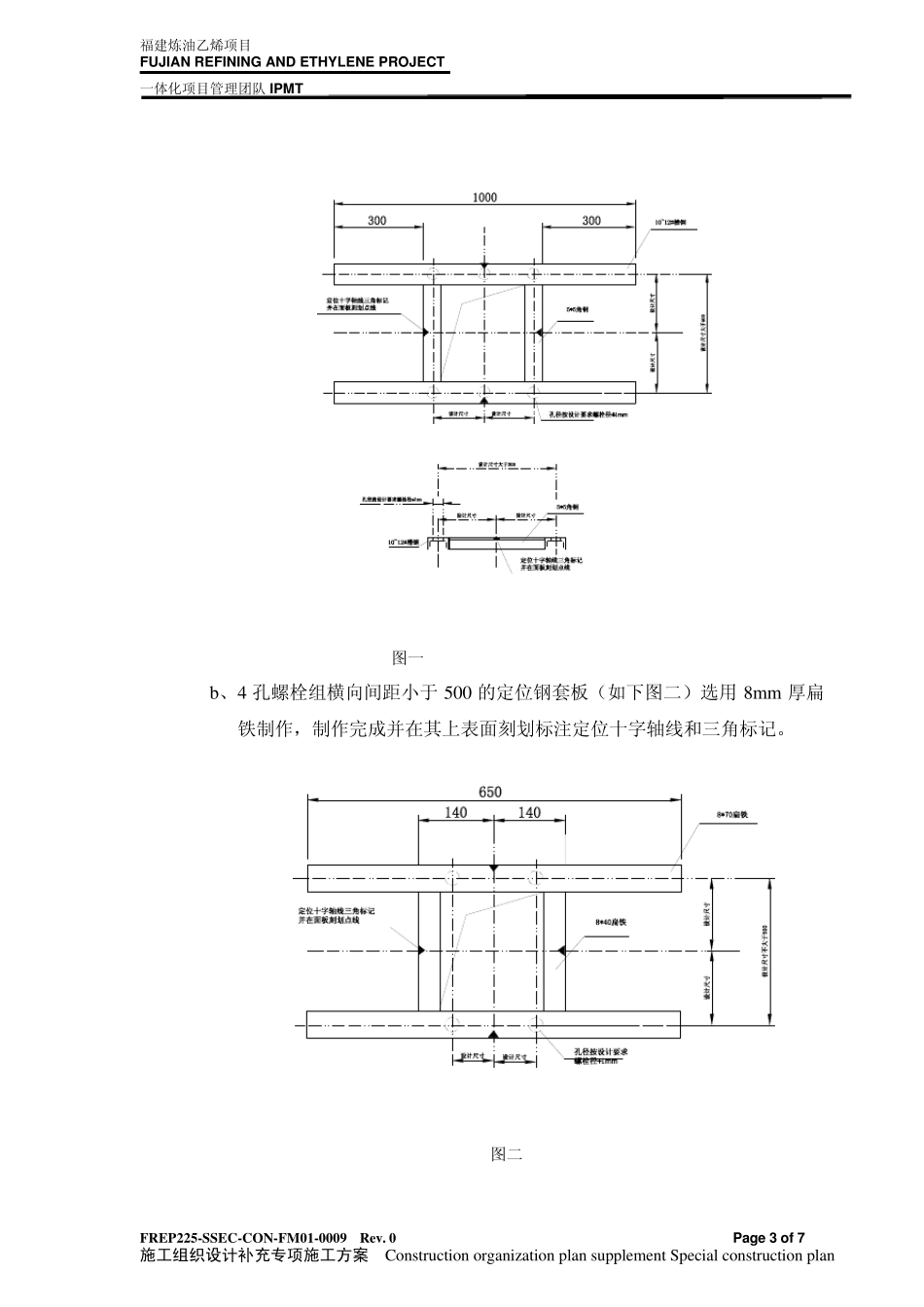

福建炼油乙烯项目 FUJIAN REFINING AND ETHYLENE PROJECT 一体化项目管理团队IPMT FREP225-SSEC-CON-FM01-0009 Rev. 0 Pag e 1 o f 7 施工组织设计补充专项施工方案 Construction organization plan supplement Special construction plan 福 炼 乙 烯 项 目 空压站、化学水凝结水施工组织设计补充 定位钢套板应用 地脚螺栓预埋 施 工 技 术 方 案 编 制： 审 核: 批 准： 上海金山石油化工建筑公司 2007 年 5 月 15 日 福建炼油乙烯项目 FUJIAN REFINING AND ETHYLENE PROJECT 一体化项目管理团队IPMT FREP225-SSEC-CON-FM01-0009 Rev. 0 Pag e 2 o f 7 施工组织设计补充专项施工方案 Construction organization plan supplement Special construction plan 一、编制说明 空压站、化学水凝结水施工区域内的设备基础上、厂房的基础和主体结构上，为了后续的设备安装和厂房钢结构安装，须预埋大量的地脚螺栓组，是施工现场的重点工作项目，特编制此方案补充施工组织设计。此方案须经 EPC、监理、IPMT 审核签字批准后实施。 二、编制依据： 总包方提供的福建炼油乙烯项目空压站、变电所、化学水凝结水施工设计图纸 IPMT的 HSE程序文件； 福炼有限公司安全生产管理制度 本公司 ISO9001:2000质量体系文件； 《工程测量规范》GB50026-93 《建筑变形测量规程》JGJ/T8-97 《建筑工程施工质量验收统一标准》GB50300-2001 《钢结构工程施工质量验收规范》GB50205-2001 《石油化工钢结构工程施工及验收规范》SH3507-99 《钢筋焊接及验收规程》JGJ18-2003 《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001 三、施工准备 1）地脚螺栓、螺帽、垫圈的规格型号、形状尺寸、数量严格按设计要求选用，请有专业资质的工厂代加工，各产品出厂应有产品合格证和检测试验报告。 2）每组预埋螺栓一套定位钢套板，定位钢套板采用Q235 级钢 ，根据预埋螺栓组数量，规格尺寸设计要求的不同加工成相应的规格，钢套板制作完成，应在其上标识配套的预埋螺栓规格、数量及基础定位预埋轴线位置。 3）根据预埋螺栓组数量主要加工制作两大类不同规格的定位钢套板 a、6 孔螺栓组横向间距大于 500 的定位钢套板（如下图一）选用 10~12#槽钢与 5*5 角钢制作，制作完成并在其上表面刻划标注定位十字轴中心线和三角标记。 福建炼油乙烯项目 FUJIAN REFINING AND ET...
