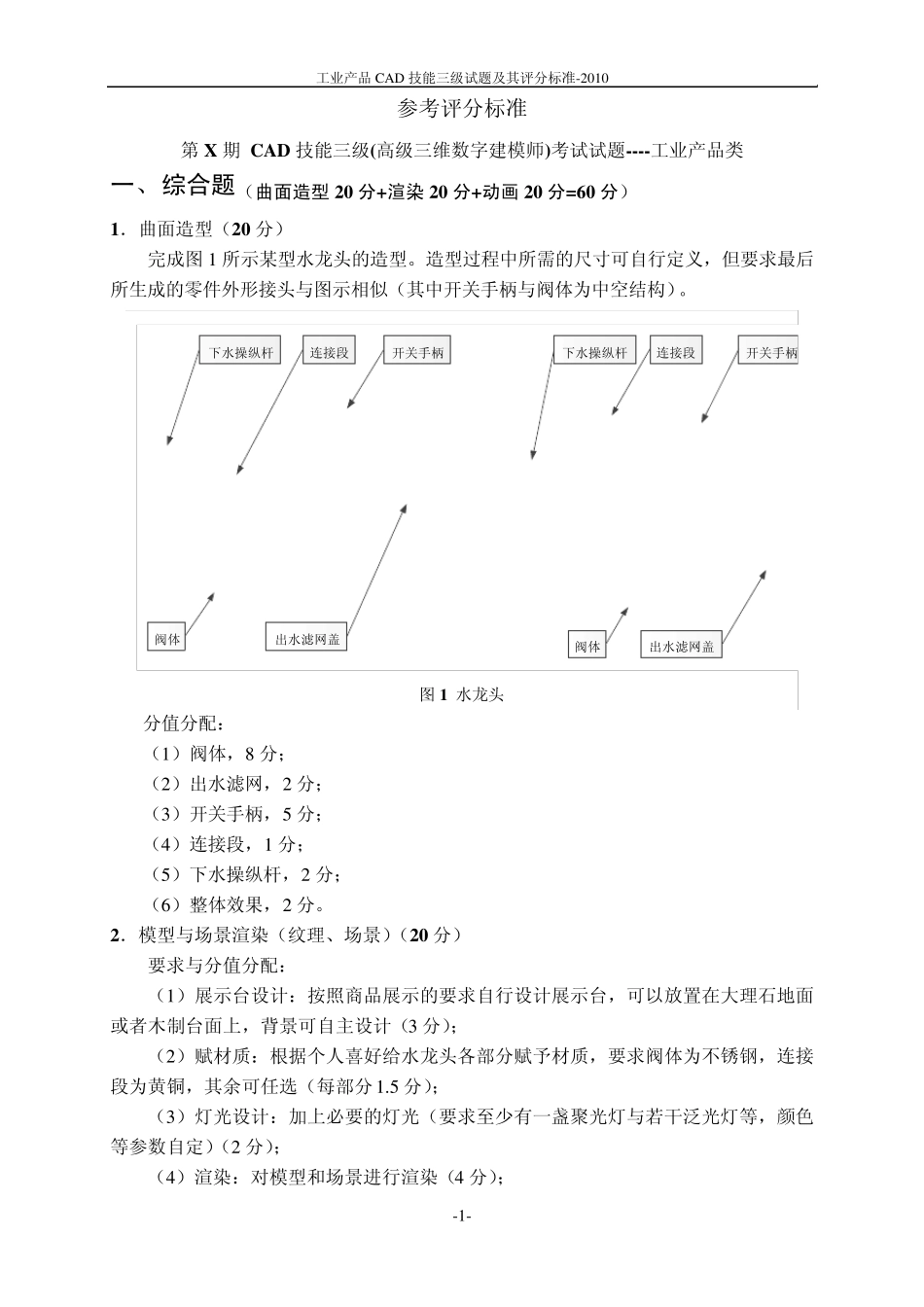

工业产品CAD 技能三级试题及其评分标准-2010 -1- 参考评分标准 第X 期 C A D 技能三级(高级三维数字建模师)考试试题----工业产品类 一、 综合题（曲面造型 20 分+渲染 20 分+动画 20 分=60 分） 1．曲面造型（20 分） 完成图1 所示某型水龙头的造型。造型过程中所需的尺寸可自行定义，但要求最后所生成的零件外形接头与图示相似（其中开关手柄与阀体为中空结构）。 分值分配： （1）阀体，8 分； （2）出水滤网，2 分； （3）开关手柄，5 分； （4）连接段，1 分； （5）下水操纵杆，2 分； （6）整体效果，2 分。 2．模型与场景渲染（纹理、场景）（20 分） 要求与分值分配： （1）展示台设计：按照商品展示的要求自行设计展示台，可以放置在大理石地面或者木制台面上，背景可自主设计（3 分）； （2）赋材质：根据个人喜好给水龙头各部分赋予材质，要求阀体为不锈钢，连接段为黄铜，其余可任选（每部分1.5 分）； （3）灯光设计：加上必要的灯光（要求至少有一盏聚光灯与若干泛光灯等，颜色等参数自定）（2 分）； （4）渲染：对模型和场景进行渲染（4 分）； 连接段下水操纵杆开关手柄阀体出水滤网盖出水滤网盖连接段下水操纵杆开关手柄阀体图1 水龙头 工业产品CAD 技能三级试题及其评分标准-2010 -2- （5）整体效果（3.5 分）。 3 ．动画制作（2 0 分） 制作展示水龙头结构及功能的动画，要求在整个动画中体现如下动画技术： （1）摄影机动画（变焦与推拉效果）（3 分）； （2）摄影机路径动画（摄影机绕水龙头旋转展示水龙头外部结构特征）（3 分）； （3）制作展示水龙头功能的动画：打开开关手柄，水从出水滤网盖下流出；关闭，则水流截止；开关手柄可以360°范围内任意旋转；下水操纵杆可在一定范围内移动（6分）； （4）通过灯光颜色与亮度变化来展示水龙头的质感（4 分）； （5）整体效果（4 分）。 二、零件参数化和变量化设计（2 0 分） 要求与分值分配： （1）根据图 2（b）“阀杆”零件的二维图构建三维模型，该模型用于完成第三题中规定的装配过程仿真（4 分）； （2）参数化图中所示的一组参数：Ø 1=Ø 10，SR=SR5，Ø 2=Ø 28，Ø 3=Ø 24，L1=83，L2=26，L3=10，L4=3，L5=8，建立这些参数间的关系式：SR=0.5Ø 1，Ø 2=2.8Ø 1，Ø 3=2.4Ø 1，L1=8.3Ø 1，L2=2.6Ø 1，L3=Ø 1，L4=0.3，L5=0.8Ø 1（每个公式 2 分，共 16 分...
