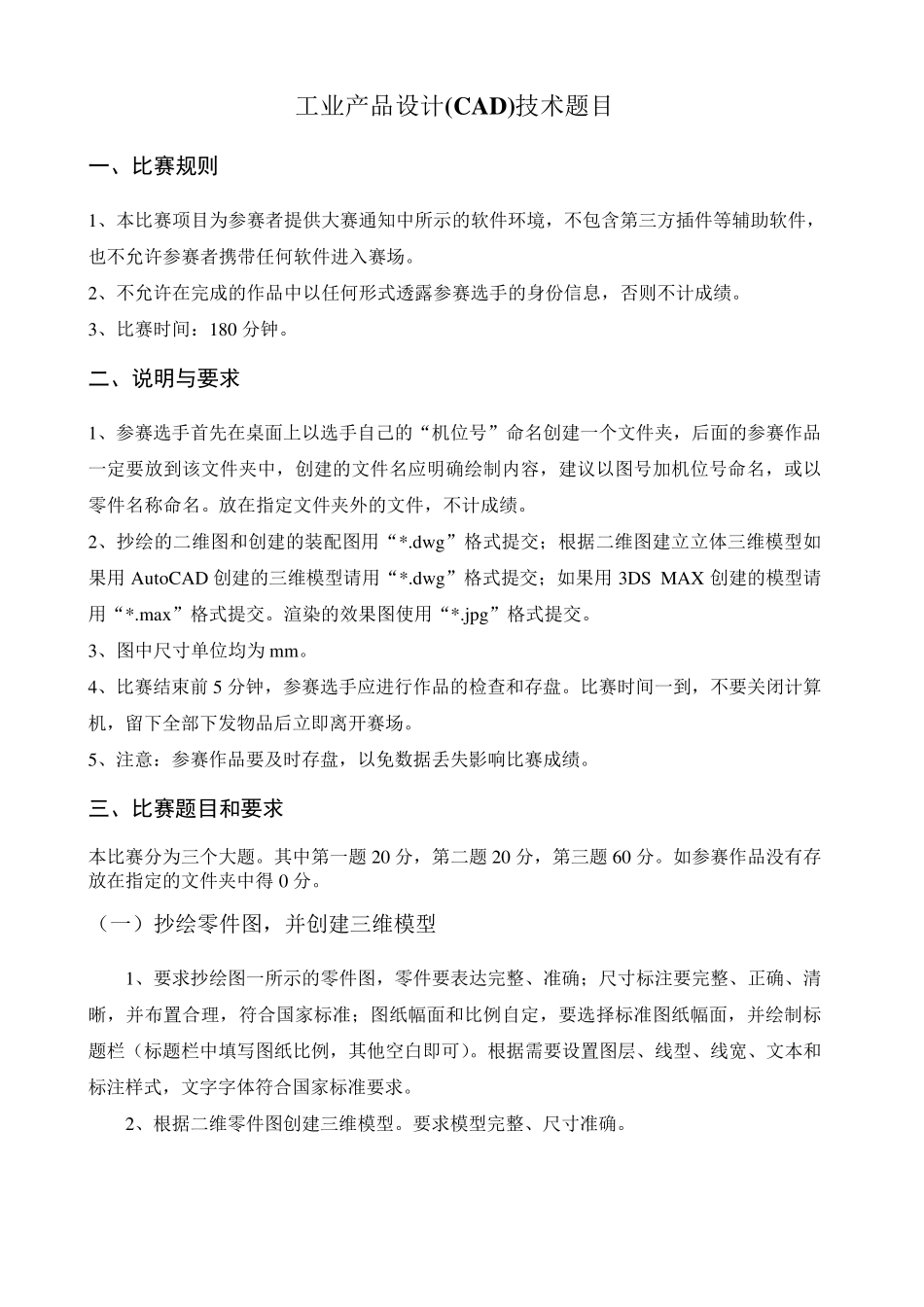

工业产品设计(C A D )技术题目 一、比赛规则 1、本比赛项目为参赛者提供大赛通知中所示的软件环境，不包含第三方插件等辅助软件，也不允许参赛者携带任何软件进入赛场
2、不允许在完成的作品中以任何形式透露参赛选手的身份信息，否则不计成绩
3、比赛时间：180 分钟
二、说明与要求 1、参赛选手首先在桌面上以选手自己的“机位号”命名创建一个文件夹，后面的参赛作品一定要放到该文件夹中，创建的文件名应明确绘制内容，建议以图号加机位号命名，或以零件名称命名
放在指定文件夹外的文件，不计成绩
2、抄绘的二维图和创建的装配图用“*
dwg”格式提交；根据二维图建立立体三维模型如果用 AutoCAD 创建的三维模型请用“*
dwg”格式提交；如果用 3DS MAX 创建的模型请用“*
max”格式提交
渲染的效果图使用“*
jpg”格式提交
3、图中尺寸单位均为mm
4、比赛结束前 5 分钟，参赛选手应进行作品的检查和存盘
比赛时间一到，不要关闭计算机，留下全部下发物品后立即离开赛场
5、注意：参赛作品要及时存盘，以免数据丢失影响比赛成绩
三、比赛题目和要求 本比赛分为三个大题
其中第一题20 分，第二题20 分，第三题60 分
如参赛作品没有存放在指定的文件夹中得 0 分

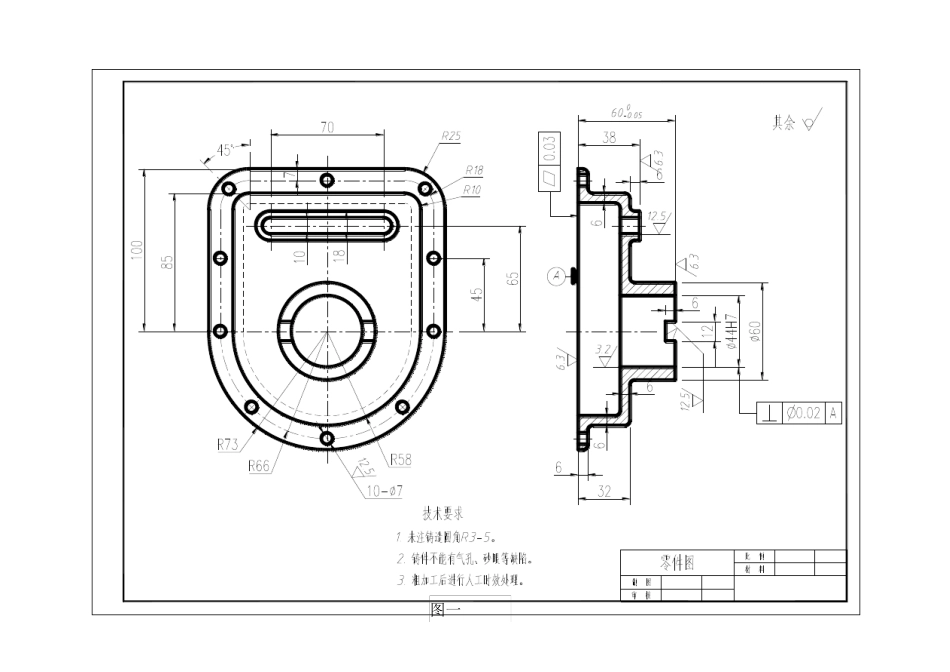

（一）抄绘零件图，并创建三维模型 1、要求抄绘图一所示的零件图，零件要表达完整、准确；尺寸标注要完整、正确、清晰，并布置合理，符合国家标准；图纸幅面和比例自定，要选择标准图纸幅面，并绘制标题栏（标题栏中填写图纸比例，其他空白即可）
根据需要设置图层、线型、线宽、文本和标注样式，文字字体符合国家标准要求
2、根据二维零件图创建三维模型
要求模型完整、尺寸准确

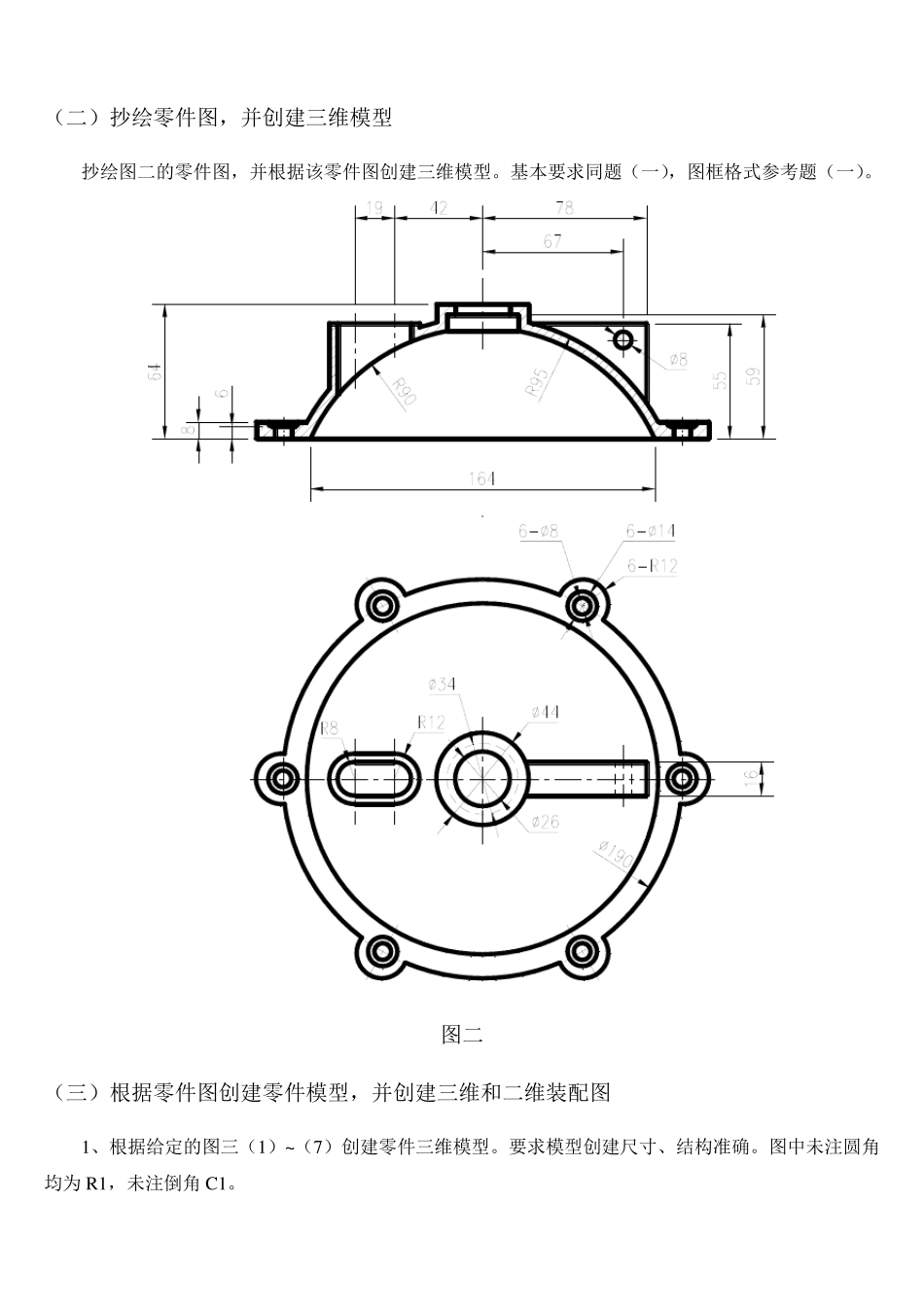

图一 （二）抄绘零件图，并创建三维模型 抄绘图二的零件图，并根据该零件图创建三维模型
基本要求同题（一），图框格式参考题（一）
