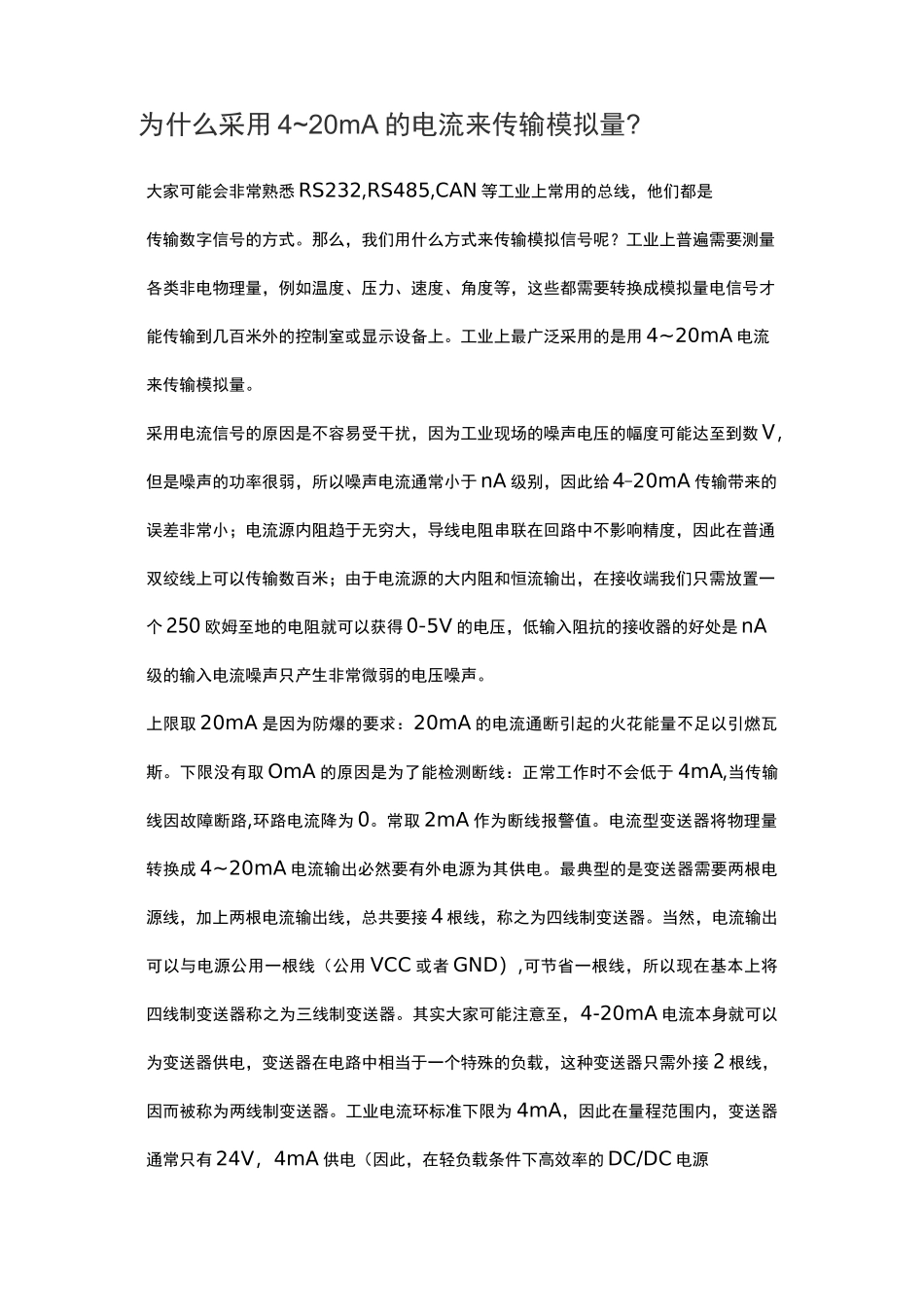

为什么采用 4~20mA 的电流来传输模拟量
大家可能会非常熟悉 RS232,RS485,CAN 等工业上常用的总线，他们都是传输数字信号的方式
那么，我们用什么方式来传输模拟信号呢
工业上普遍需要测量各类非电物理量，例如温度、压力、速度、角度等，这些都需要转换成模拟量电信号才能传输到几百米外的控制室或显示设备上
工业上最广泛采用的是用 4~20mA 电流来传输模拟量
采用电流信号的原因是不容易受干扰，因为工业现场的噪声电压的幅度可能达至到数 V，但是噪声的功率很弱，所以噪声电流通常小于 nA 级别，因此给 4-20mA 传输带来的误差非常小；电流源内阻趋于无穷大，导线电阻串联在回路中不影响精度，因此在普通双绞线上可以传输数百米；由于电流源的大内阻和恒流输出，在接收端我们只需放置一个 250 欧姆至地的电阻就可以获得 0-5V 的电压，低输入阻抗的接收器的好处是 nA级的输入电流噪声只产生非常微弱的电压噪声
上限取 20mA 是因为防爆的要求：20mA 的电流通断引起的火花能量不足以引燃瓦斯
下限没有取 OmA 的原因是为了能检测断线：正常工作时不会低于 4mA,当传输线因故障断路,环路电流降为 0
常取 2mA 作为断线报警值
电流型变送器将物理量转换成 4~20mA 电流输出必然要有外电源为其供电
最典型的是变送器需要两根电源线，加上两根电流输出线，总共要接 4 根线，称之为四线制变送器
当然，电流输出可以与电源公用一根线（公用 VCC 或者 GND）,可节省一根线，所以现在基本上将四线制变送器称之为三线制变送器
其实大家可能注意至，4-20mA 电流本身就可以为变送器供电，变送器在电路中相当于一个特殊的负载，这种变送器只需外接 2 根线，因而被称为两线制变送器

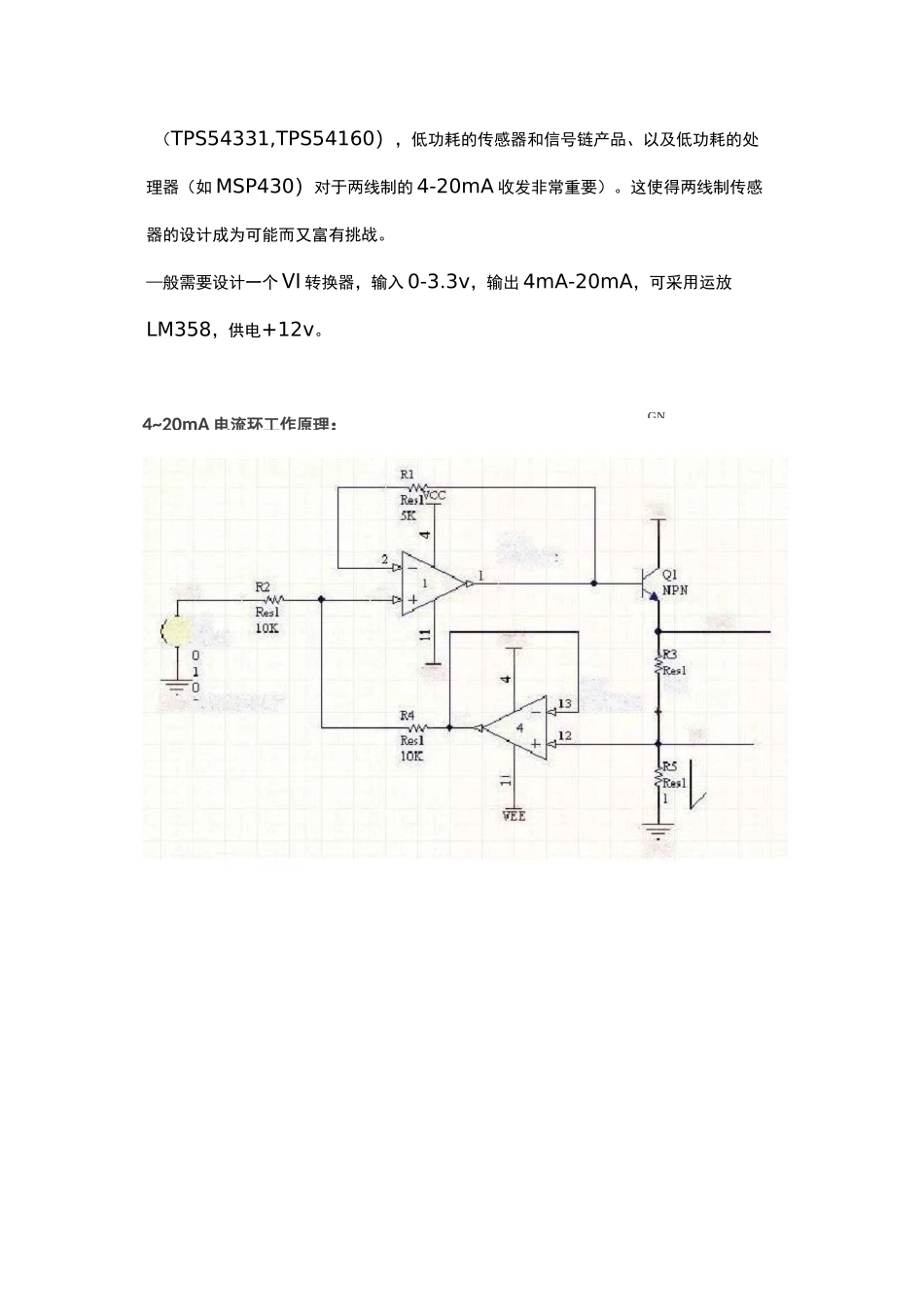

工业电流环标准下限为 4mA，因此在量程范围内，变送器通常只有 24V，4mA 供电（因此，在轻负载条件下高
