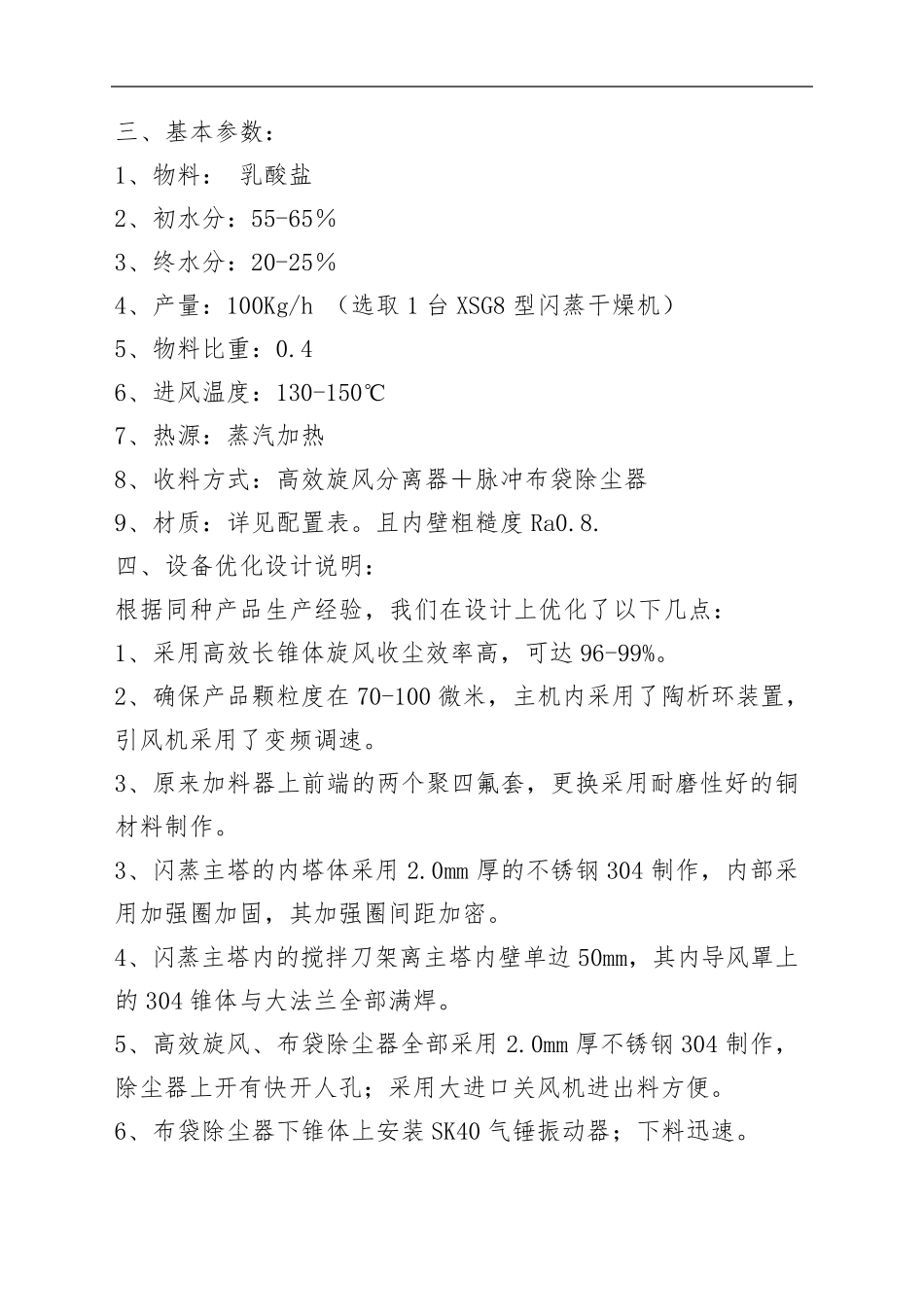

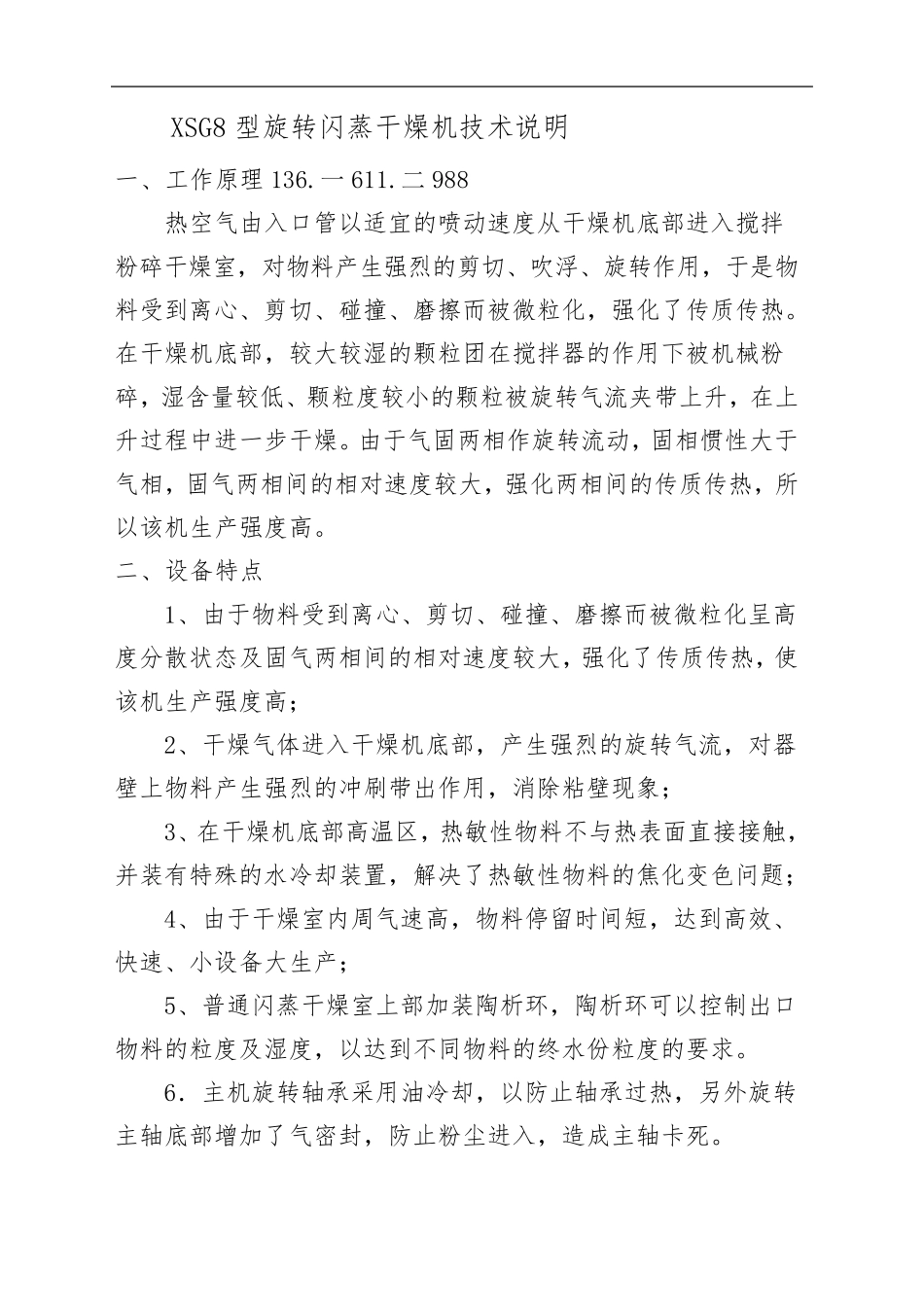

XSG8 型旋转闪蒸干燥机技术说明 一、工作原理136.一 611.二988 热空气由入口管以适宜的喷动速度从干燥机底部进入搅拌粉碎干燥室，对物料产生强烈的剪切、吹浮、旋转作用，于是物料受到离心、剪切、碰撞、磨擦而被微粒化，强化了传质传热。在干燥机底部，较大较湿的颗粒团在搅拌器的作用下被机械粉碎，湿含量较低、颗粒度较小的颗粒被旋转气流夹带上升，在上升过程中进一步干燥。由于气固两相作旋转流动，固相惯性大于气相，固气两相间的相对速度较大，强化两相间的传质传热，所以该机生产强度高。 二、设备特点 1、由于物料受到离心、剪切、碰撞、磨擦而被微粒化呈高度分散状态及固气两相间的相对速度较大，强化了传质传热，使该机生产强度高； 2、干燥气体进入干燥机底部，产生强烈的旋转气流，对器壁上物料产生强烈的冲刷带出作用，消除粘壁现象； 3、在干燥机底部高温区，热敏性物料不与热表面直接接触，并装有特殊的水冷却装置，解决了热敏性物料的焦化变色问题； 4、由于干燥室内周气速高，物料停留时间短，达到高效、快速、小设备大生产； 5、普通闪蒸干燥室上部加装陶析环，陶析环可以控制出口物料的粒度及湿度，以达到不同物料的终水份粒度的要求。 6．主机旋转轴承采用油冷却，以防止轴承过热，另外旋转主轴底部增加了气密封，防止粉尘进入，造成主轴卡死。 三、基本参数： 1、物料： 乳酸盐 2、初水分：55-65％ 3、终水分：20-25％ 4、产量：100Kg/h （选取1 台XSG8 型闪蒸干燥机） 5、物料比重：0.4 6、进风温度：130-150℃ 7、热源：蒸汽加热 8、收料方式：高效旋风分离器＋脉冲布袋除尘器 9、材质：详见配置表。且内壁粗糙度Ra0.8. 四、设备优化设计说明： 根据同种产品生产经验，我们在设计上优化了以下几点： 1、采用高效长锥体旋风收尘效率高，可达96-99%。 2、确保产品颗粒度在70-100 微米，主机内采用了陶析环装置，引风机采用了变频调速。 3、原来加料器上前端的两个聚四氟套，更换采用耐磨性好的铜材料制作。 3、闪蒸主塔的内塔体采用2.0mm 厚的不锈钢304 制作，内部采用加强圈加固，其加强圈间距加密。 4、闪蒸主塔内的搅拌刀架离主塔内壁单边50mm，其内导风罩上的304 锥体与大法兰全部满焊。 5、高效旋风、布袋除尘器全部采用2.0mm 厚不锈钢304 制作，除尘器上开有快开人孔；采用大进口关风机进出料方便。 6、布袋除尘器下锥体上安装SK40 气锤振动器；下料迅速。 7、设备引风机采...
