二水磷酸铁回转煅烧炉,磷酸铁高温间接煅烧窑VIP免费

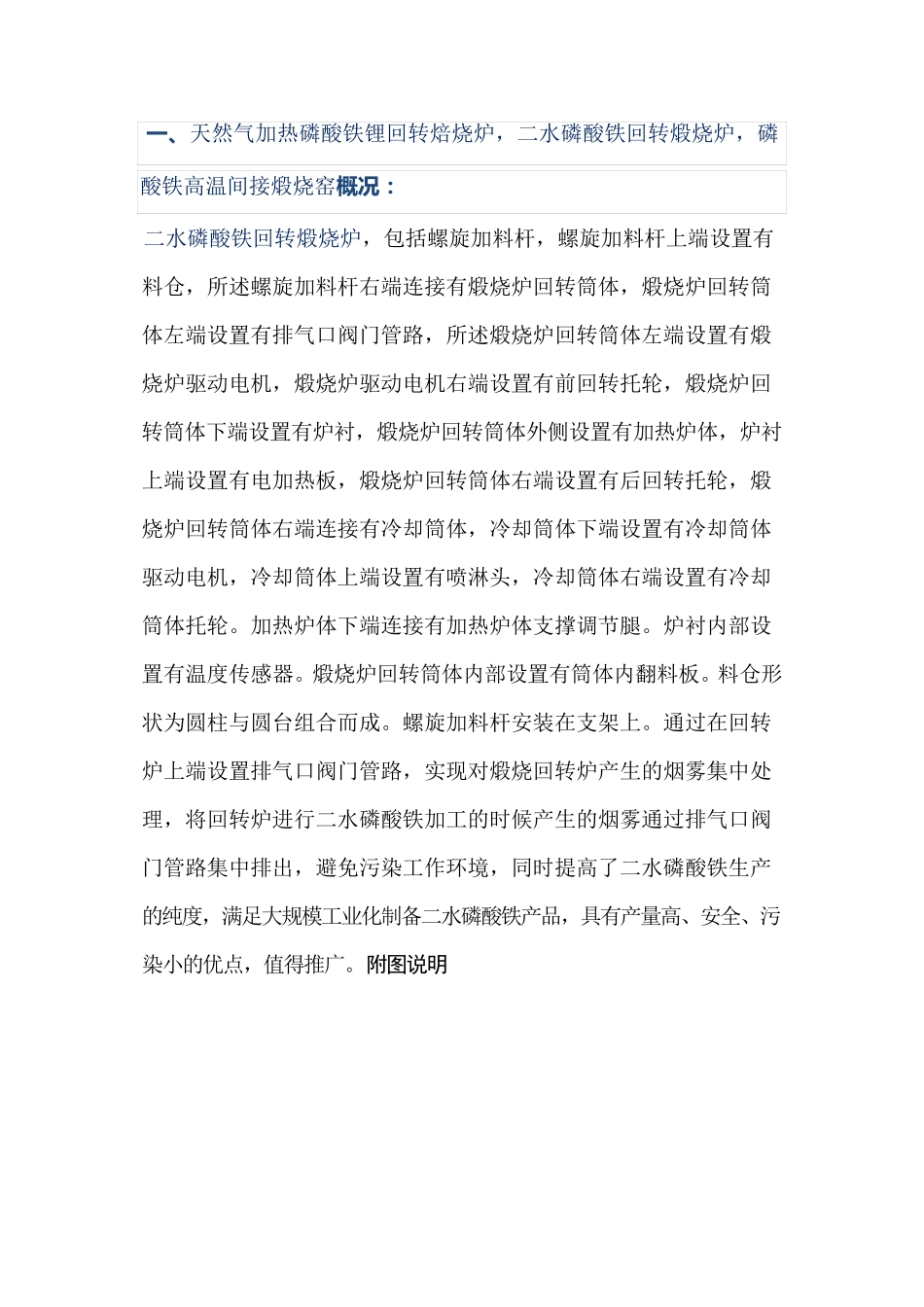

一 、天然气加热磷酸铁锂回转焙烧炉，二水磷酸铁回转煅烧炉，磷酸铁高温间接煅烧窑概 况 ： 二水磷酸铁回转煅烧炉，包括螺旋加料杆，螺旋加料杆上端设置有料仓，所述螺旋加料杆右端连接有煅烧炉回转筒体，煅烧炉回转筒体左端设置有排气口阀门管路，所述煅烧炉回转筒体左端设置有煅烧炉驱动电机，煅烧炉驱动电机右端设置有前回转托轮，煅烧炉回转筒体下端设置有炉衬，煅烧炉回转筒体外侧设置有加热炉体，炉衬上端设置有电加热板，煅烧炉回转筒体右端设置有后回转托轮，煅烧炉回转筒体右端连接有冷却筒体，冷却筒体下端设置有冷却筒体驱动电机，冷却筒体上端设置有喷淋头，冷却筒体右端设置有冷却筒体托轮。加热炉体下端连接有加热炉体支撑调节腿。炉衬内部设置有温度传感器。煅烧炉回转筒体内部设置有筒体内翻料板。料仓形状为圆柱与圆台组合而成。螺旋加料杆安装在支架上。通过在回转炉上端设置排气口阀门管路，实现对煅烧回转炉产生的烟雾集中处理，将回转炉进行二水磷酸铁加工的时候产生的烟雾通过排气口阀门管路集中排出，避免污染工作环境，同时提高了二水磷酸铁生产的纯度，满足大规模工业化制备二水磷酸铁产品，具有产量高、安全、污染小的优点，值得推广。附图说明 二 、HDS 系列磷酸铁锂高温间接煅烧旋转窑，天然气加热磷酸铁锂回转焙烧炉，电加热间接式磷酸铁锂回转滚筒煅烧窑工作原理： 需燃烧处理的物料自窑头料斗经喂料机构均匀给入窑筒体内，在传动装置的带动下，物料随筒体的转动而沿筒体轴向前进，抄板翻转物料、使其煅烧均匀。筒体外侧设有烧煅室。煅烧产生的热量通过筒体传给物料，物料在高温下进行焚化、分解、干燥、煅烧和焙烧。煅烧好的卸料系统的卸料阀排出，经处理后排出或循环使用。 三 、HDS 系列磷酸铁锂高温间接煅烧旋转窑，天然气加热磷酸铁锂回转焙烧炉，电加热间接式磷酸铁锂回转滚筒煅烧窑结 构 ： 煅烧回转主要由燃烧系统、控制系统、筒体、窑体、驱动装置、喂料和卸料系统等六部分组成。所有的部件都安装在由钢结构制作的整体框架上。 燃烧系统主要由烧咀、比例调节阀、电磁阀、电动执行机构、雾化助燃装置、点火装置等构成。 筒体带有链轮或齿轮，两端由托辊支撑，由调频电机通过链轮或齿轮带动。筒体材料可根据工艺要求选用不同的材料，内设抄板。窑体座落在钢架上，主要由轻质保温材料砌筑而成。采用优质折叠块，含锆陶瓷棉毯，减少蓄热量。由耐火材料和筒体的挡火环共同组成迷宫式密封。 驱...
