喷雾干燥塔时产4吨聚合硫酸铁溶液烘干机VIP免费

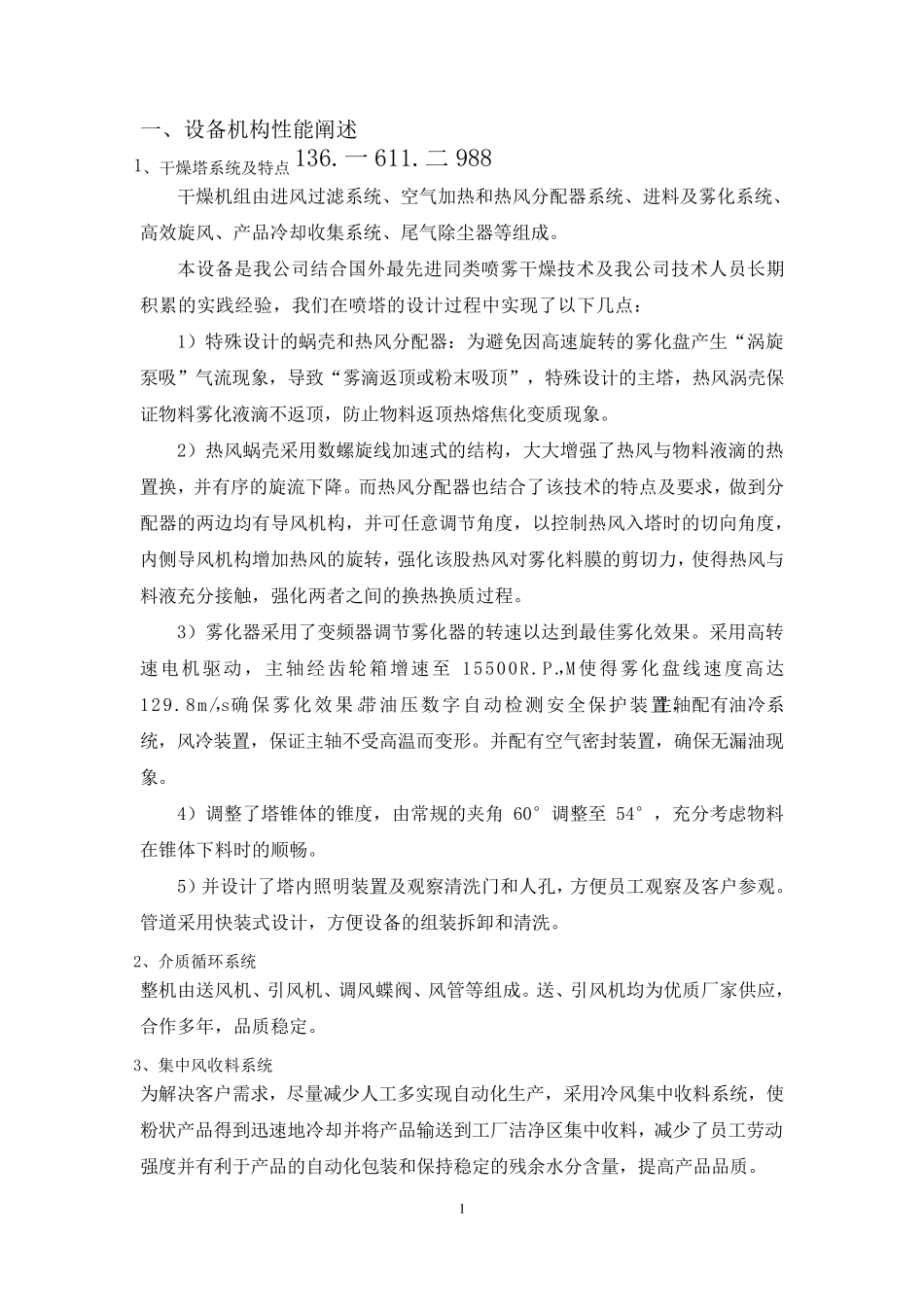

喷雾干燥塔时产4吨聚合硫酸铁溶液烘干机_第1页
1/9
喷雾干燥塔时产4吨聚合硫酸铁溶液烘干机_第2页
2/9
喷雾干燥塔时产4吨聚合硫酸铁溶液烘干机_第3页
3/9
1 一、设备机构性能阐述 1、干燥塔系统及特点136.一611.二988 干燥机组由进风过滤系统、空气加热和热风分配器系统、进料及雾化系统、高效旋风、产品冷却收集系统、尾气除尘器等组成。 本设备是我公司结合国外最先进同类喷雾干燥技术及我公司技术人员长期积累的实践经验,我们在喷塔的设计过程中实现了以下几点: 1)特殊设计的蜗壳和热风分配器:为避免因高速旋转的雾化盘产生“涡旋泵吸”气流现象,导致“雾滴返顶或粉末吸顶”,特殊设计的主塔,热风涡壳保证物料雾化液滴不返顶,防止物料返顶热熔焦化变质现象。 2)热风蜗壳采用数螺旋线加速式的结构,大大增强了热风与物料液滴的热置换,并有序的旋流下降。而热风分配器也结合了该技术的特点及要求,做到分配器的两边均有导风机构,并可任意调节角度,以控制热风入塔时的切向角度,内侧导风机构增加热风的旋转,强化该股热风对雾化料膜的剪切力,使得热风与料液充分接触,强化两者之间的换热换质过程。 3)雾化器采用了变频器调节雾化器的转速以达到最佳雾化效果。采用高转速电机驱动,主轴经齿轮箱增速至15500R.P.M,使得雾化盘线速度高达129.8m/s,确保雾化效果。带油压数字自动检测安全保护装置,主轴配有油冷系统,风冷装置,保证主轴不受高温而变形。并配有空气密封装置,确保无漏油现象。 4)调整了塔锥体的锥度,由常规的夹角 60°调整至54°,充分考虑物料在锥体下料时的顺畅。 5)并设计了塔内照明装置及观察清洗门和人孔,方便员工观察及客户参观。 管道采用快装式设计,方便设备的组装拆卸和清洗。 2、介质循环系统 整机由送风机、引风机、调风蝶阀、风管等组成。送、引风机均为优质厂家供应,合作多年,品质稳定。 3、集中风收料系统 为解决客户需求,尽量减少人工多实现自动化生产,采用冷风集中收料系统,使粉状产品得到迅速地冷却并将产品输送到工厂洁净区集中收料,减少了员工劳动强度并有利于产品的自动化包装和保持稳定的残余水分含量,提高产品品质。 2 4、空气加热净化系统 由初、中效、亚高效空气过滤器、风机、空气加热器等组成。 热源为天然气,其热效率高,输出热量稳定。 5、供料系统 进料系统采用模糊控制,实现进料速度与排风温度自动匹配,避免温度波动对物料干湿度影响,使成品水分含量保持在需要的水平,从而保证成品品质。 螺杆泵采用了变频调速,4-20mA 信号输入,匹配出风温度。管道阀门主件为SUS304 不锈钢材质,洁净卫生。 6、其...
