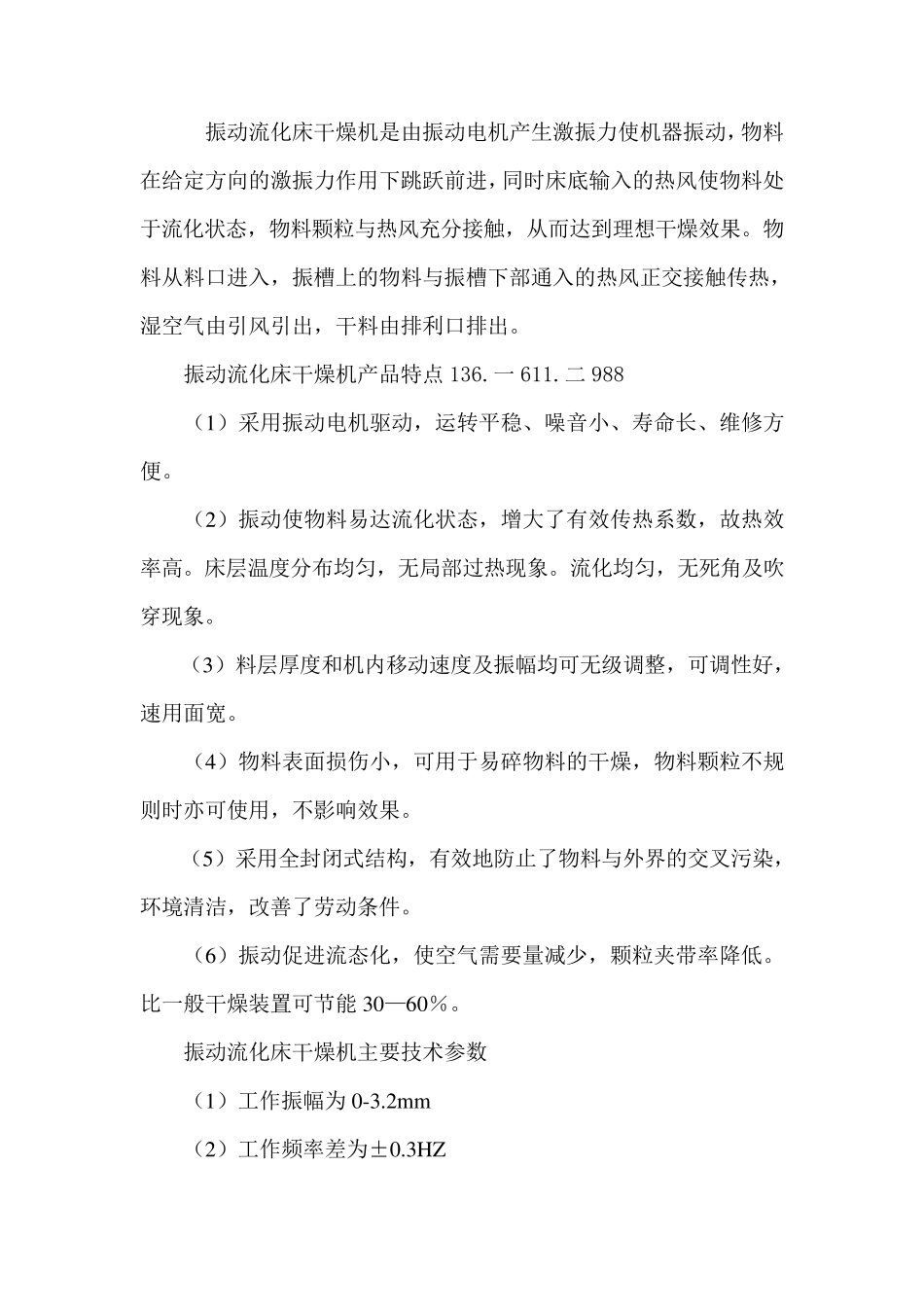

振动流化床干燥机的特点及结构详细描述 烘干机_第1页
1/5

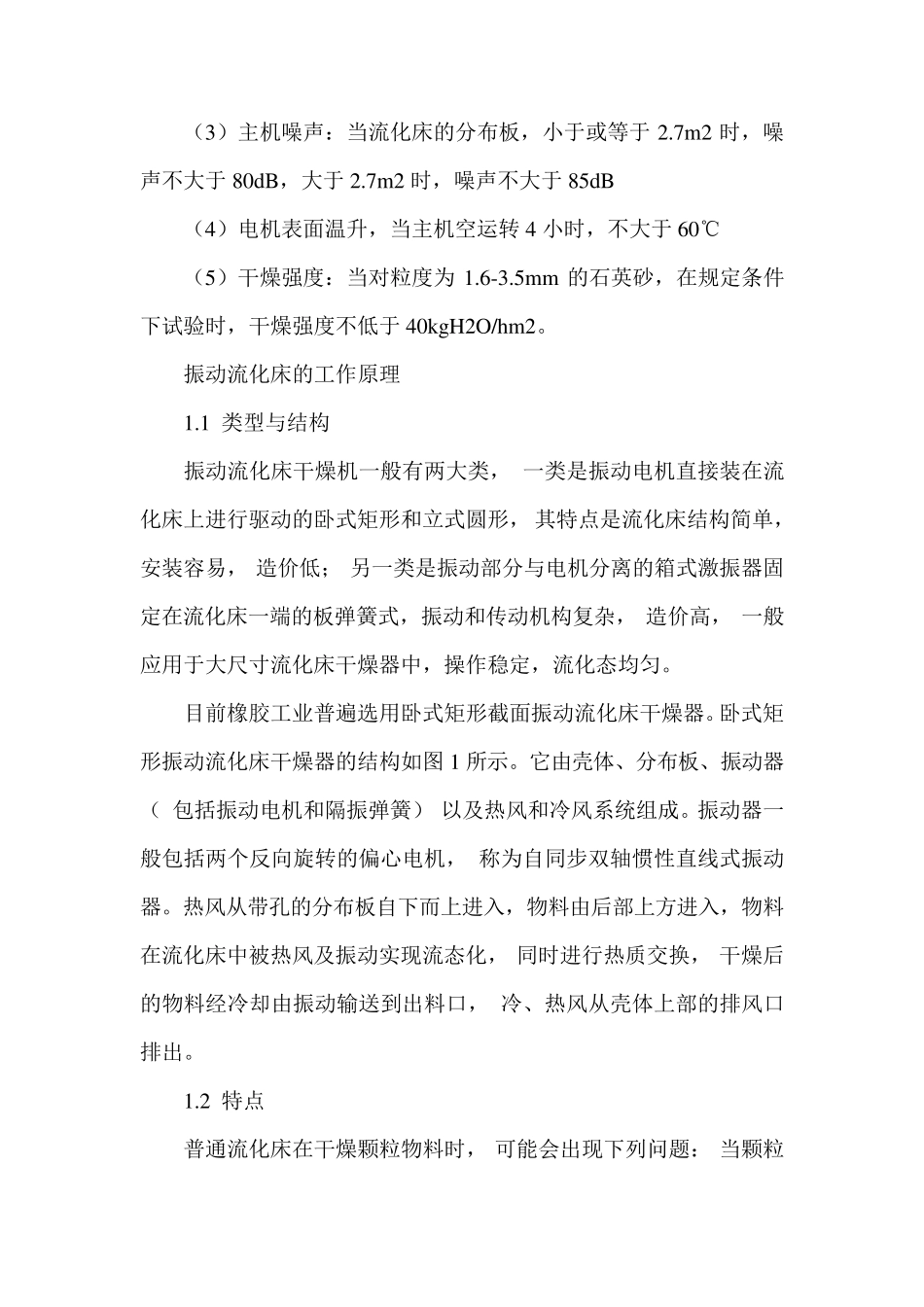

振动流化床干燥机的特点及结构详细描述 烘干机_第2页
2/5

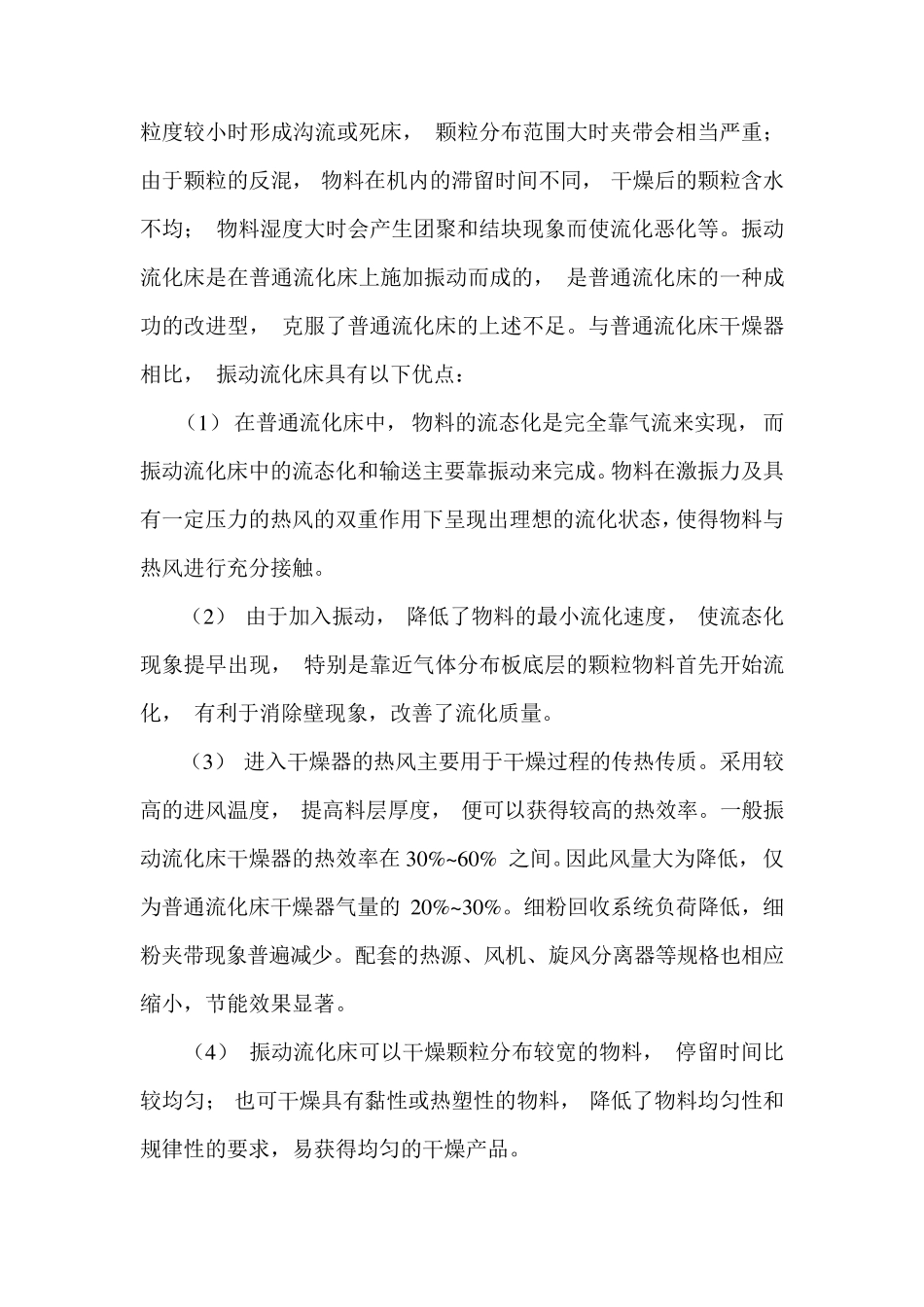

振动流化床干燥机的特点及结构详细描述 烘干机_第3页
3/5
振动流化床干燥机是由振动电机产生激振力使机器振动,物料在给定方向的激振力作用下跳跃前进,同时床底输入的热风使物料处于流化状态,物料颗粒与热风充分接触,从而达到理想干燥效果。物料从料口进入,振槽上的物料与振槽下部通入的热风正交接触传热,湿空气由引风引出,干料由排利口排出。 振动流化床干燥机产品特点136.一611.二988 (1)采用振动电机驱动,运转平稳、噪音小、寿命长、维修方便。 (2)振动使物料易达流化状态,增大了有效传热系数,故热效率高。床层温度分布均匀,无局部过热现象。流化均匀,无死角及吹穿现象。 (3)料层厚度和机内移动速度及振幅均可无级调整,可调性好,速用面宽。 (4)物料表面损伤小,可用于易碎物料的干燥,物料颗粒不规则时亦可使用,不影响效果。 (5)采用全封闭式结构,有效地防止了物料与外界的交叉污染,环境清洁,改善了劳动条件。 (6)振动促进流态化,使空气需要量减少,颗粒夹带率降低。比一般干燥装置可节能30—60%。 振动流化床干燥机主要技术参数 (1)工作振幅为0-3.2mm (2)工作频率差为±0.3HZ (3)主机噪声:当流化床的分布板,小于或等于2.7m2 时,噪声不大于80dB,大于2.7m2 时,噪声不大于85dB (4)电机表面温升,当主机空运转4 小时,不大于60℃ (5)干燥强度:当对粒度为1.6-3.5mm 的石英砂,在规定条件下试验时,干燥强度不低于40kgH2O/hm2。 振动流化床的工作原理 1.1 类型与结构 振动流化床干燥机一般有两大类, 一类是振动电机直接装在流化床上进行驱动的卧式矩形和立式圆形, 其特点是流化床结构简单, 安装容易, 造价低; 另一类是振动部分与电机分离的箱式激振器固定在流化床一端的板弹簧式,振动和传动机构复杂, 造价高, 一般应用于大尺寸流化床干燥器中,操作稳定,流化态均匀。 目前橡胶工业普遍选用卧式矩形截面振动流化床干燥器。卧式矩形振动流化床干燥器的结构如图1 所示。它由壳体、分布板、振动器( 包括振动电机和隔振弹簧) 以及热风和冷风系统组成。振动器一般包括两个反向旋转的偏心电机, 称为自同步双轴惯性直线式振动器。热风从带孔的分布板自下而上进入,物料由后部上方进入,物料在流化床中被热风及振动实现流态化, 同时进行热质交换, 干燥后的物料经冷却由振动输送到出料口, 冷、热风从壳体上部的排风口排出。 1.2 特点 普通流化床在干燥颗粒物料时, 可能会出现下列问题: 当颗粒粒度较小时形...
