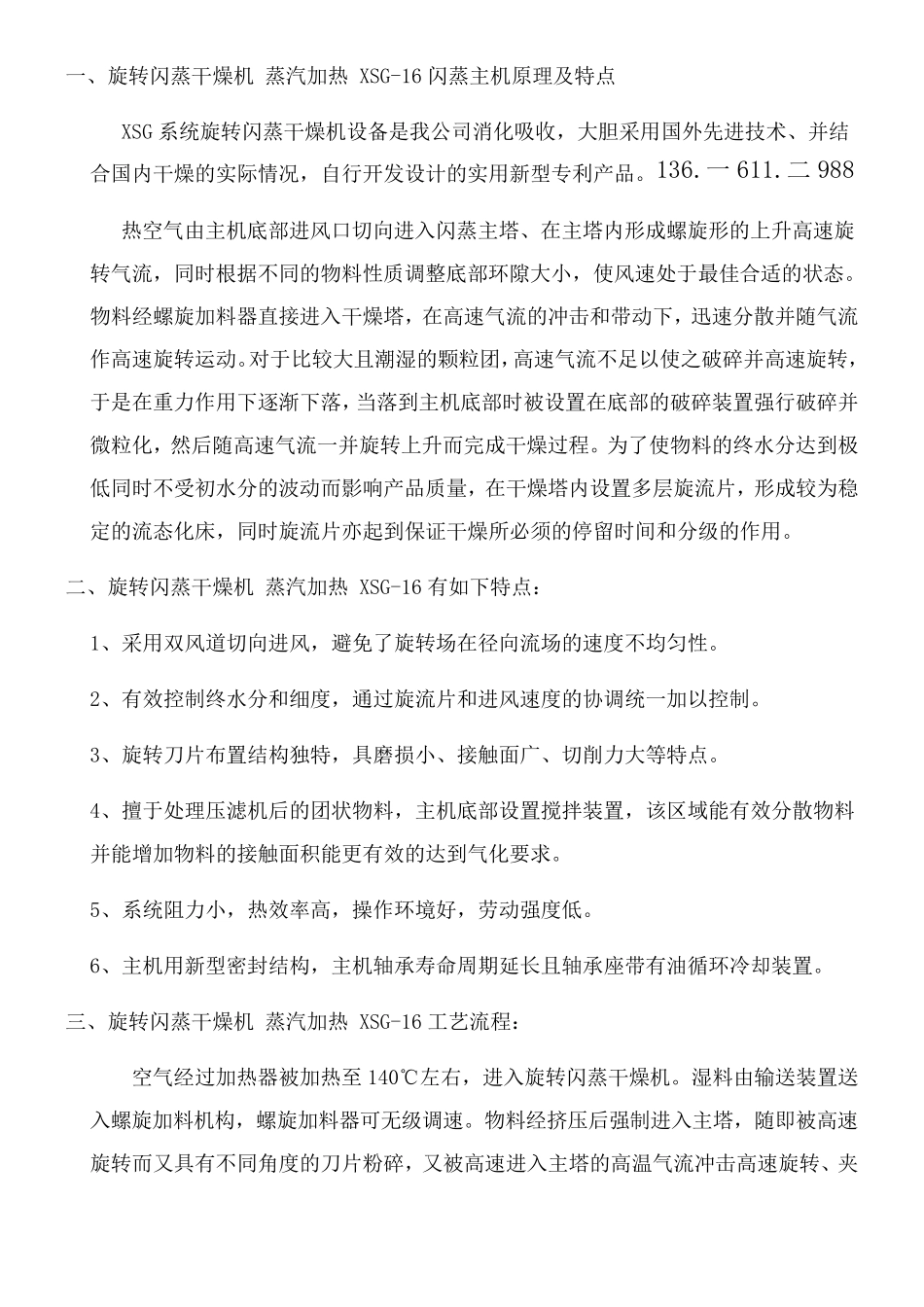

一、旋转闪蒸干燥机 蒸汽加热 XSG-16 闪蒸主机原理及特点 XSG 系统旋转闪蒸干燥机设备是我公司消化吸收,大胆采用国外先进技术、并结合国内干燥的实际情况,自行开发设计的实用新型专利产品。136.一611.二988 热空气由主机底部进风口切向进入闪蒸主塔、在主塔内形成螺旋形的上升高速旋转气流,同时根据不同的物料性质调整底部环隙大小,使风速处于最佳合适的状态。物料经螺旋加料器直接进入干燥塔,在高速气流的冲击和带动下,迅速分散并随气流作高速旋转运动。对于比较大且潮湿的颗粒团,高速气流不足以使之破碎并高速旋转,于是在重力作用下逐渐下落,当落到主机底部时被设置在底部的破碎装置强行破碎并微粒化,然后随高速气流一并旋转上升而完成干燥过程。为了使物料的终水分达到极低同时不受初水分的波动而影响产品质量,在干燥塔内设置多层旋流片,形成较为稳定的流态化床,同时旋流片亦起到保证干燥所必须的停留时间和分级的作用。 二、旋转闪蒸干燥机 蒸汽加热 XSG-16 有如下特点: 1、采用双风道切向进风,避免了旋转场在径向流场的速度不均匀性。 2、有效控制终水分和细度,通过旋流片和进风速度的协调统一加以控制。 3、旋转刀片布置结构独特,具磨损小、接触面广、切削力大等特点。 4、擅于处理压滤机后的团状物料,主机底部设置搅拌装置,该区域能有效分散物料并能增加物料的接触面积能更有效的达到气化要求。 5、系统阻力小,热效率高,操作环境好,劳动强度低。 6、主机用新型密封结构,主机轴承寿命周期延长且轴承座带有油循环冷却装置。 三、旋转闪蒸干燥机 蒸汽加热 XSG-16 工艺流程: 空气经过加热器被加热至140℃左右,进入旋转闪蒸干燥机。湿料由输送装置送入螺旋加料机构,螺旋加料器可无级调速。物料经挤压后强制进入主塔,随即被高速旋转而又具有不同角度的刀片粉碎,又被高速进入主塔的高温气流冲击高速旋转、夹 带上升,这时气流温度急速下降,物料水分迅速蒸发从而完成干燥过程。被干燥的物料随高速高温气流进入脉冲布袋除尘器。气流由滤袋外部进入,向上排出,为防止滤袋积料,由脉冲电磁阀定时、轮流由各滤袋上部输入高压气流(0.4~0.6Mpa),反复反冲滤袋,以达到最佳除尘效果。 三、旋转闪蒸干燥机 蒸汽加热 XSG-16 计算: 3.1 物料及相关设计参数: 1、设备名称: 旋转闪蒸烘干机 2、初水份: 60% 3、终水份: 8% 4、干品产量: 500kg/h 5、进风温度: 140℃ 6、热 源:...
