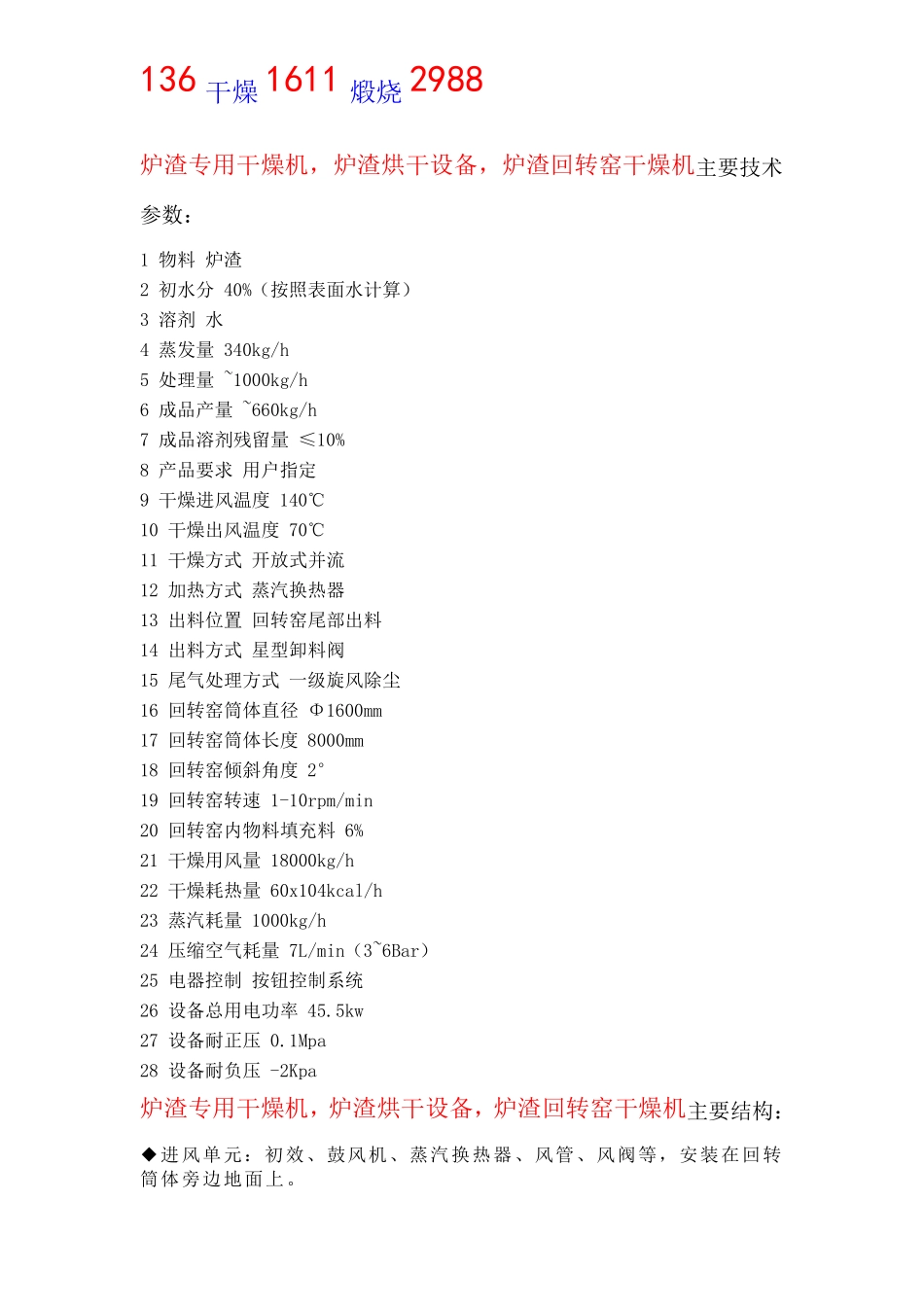

136干燥1611 煅烧2988 136干燥1611 煅烧2988 136干燥1611 煅烧2988 炉渣专用干燥机，炉渣烘干设备，炉渣回转窑干燥机主要技术参数： 1 物料 炉渣 2 初水分 40%（按照表面水计算） 3 溶剂 水 4 蒸发量 340kg/h 5 处理量 ~1000kg/h 6 成品产量 ~660kg/h 7 成品溶剂残留量 ≤10% 8 产品要求 用户指定 9 干燥进风温度 140℃ 10 干燥出风温度 70℃ 11 干燥方式 开放式并流 12 加热方式 蒸汽换热器 13 出料位置 回转窑尾部出料 14 出料方式 星型卸料阀 15 尾气处理方式 一级旋风除尘 16 回转窑筒体直径 Φ1600mm 17 回转窑筒体长度 8000mm 18 回转窑倾斜角度 2° 19 回转窑转速 1-10rpm/min 20 回转窑内物料填充料 6% 21 干燥用风量 18000kg/h 22 干燥耗热量 60x104kcal/h 23 蒸汽耗量 1000kg/h 24 压缩空气耗量 7L/min（3~6Bar） 25 电器控制 按钮控制系统 26 设备总用电功率 45.5kw 27 设备耐正压 0.1Mpa 28 设备耐负压 -2Kpa 炉渣专用干燥机，炉渣烘干设备，炉渣回转窑干燥机主要结构： ◆进风单元：初效、鼓风机、蒸汽换热器、风管、风阀等，安装在回转筒体旁边地面上。 136干燥1611 煅烧2988 ◆回转滚筒筒体：有筒体、窑头窑尾、人孔门、传动大小齿轮、滚圈、托轮挡轮等组成，筒体支撑基础由需方制作 ◆分离收集： 一级旋风分离收尘：一级旋风分离器、蝶阀料仓、振击器、联接管道 ◆引风、除尘：引风机，水膜除尘器安装在回转滚筒筒体旁边地面上。 ◆加料器：螺旋加料器安装在窑头部分 ◆控制系统：系统采用按钮控制，温度变送器，变频器（传动装置） 炉渣专用干燥机，炉渣烘干设备，炉渣回转窑干燥机主要配置表与材质说明： 进风处理单元 1 鼓风机 1 台 4-72-6C 风量14500m³/h,风压1900pa 11kw 奥拓风机 碳钢 含支架及减震垫 2 调风阀 1 套 配套 奥拓风机 碳钢 3 初中效过滤器 1 套 1000mmX1000X400mm 常州干燥 无纺布 4 蒸汽换热器 1 台 换热面积600 ㎡ 常州干燥 碳钢制作 5 进风风管 1 套 含保温，厚度60mm 常州干燥 碳钢 6 进风测温点 1 个 M27 常州干燥 组件 7 法兰 1 套 配套 常州干燥 碳钢 主筒单元 8 加料器 1 台 JLQ-219 功率3kw 含300L 料仓 变频调速 常州干燥 物料接触316L 9 加料器小平台 1 只 配套 常州干燥 碳钢组件 10 窑头 1 台 厚度4mm ...
