激光雕刻产品的设计与制作VIP免费

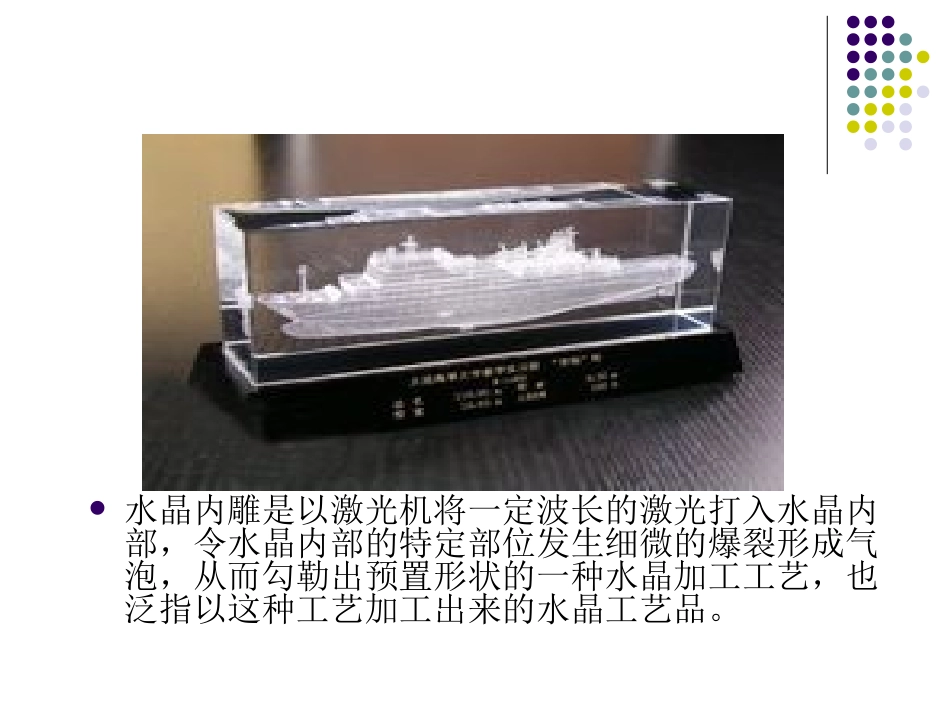

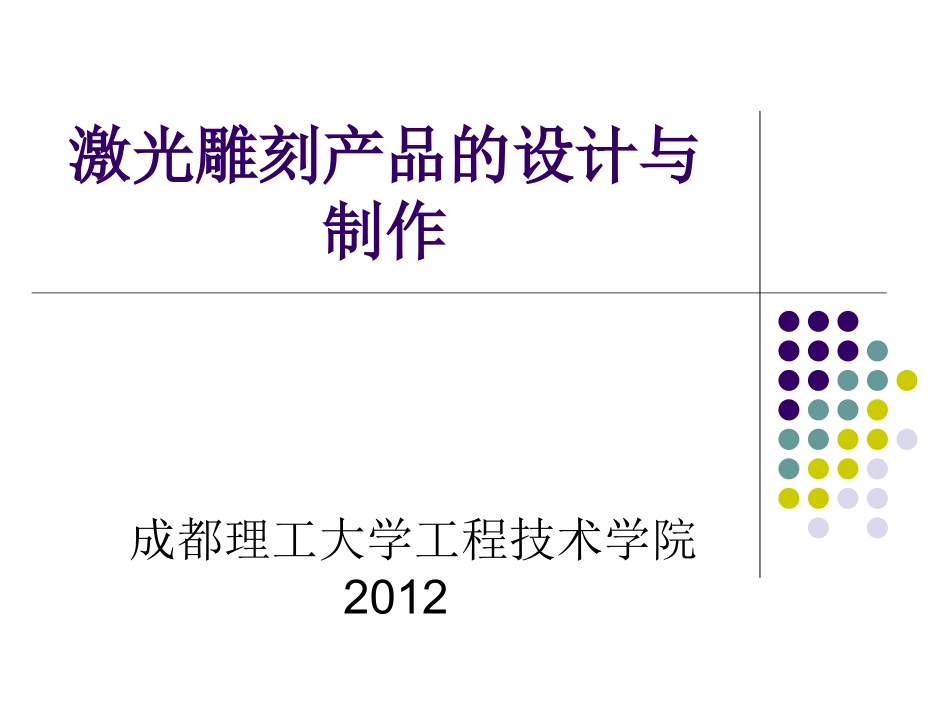

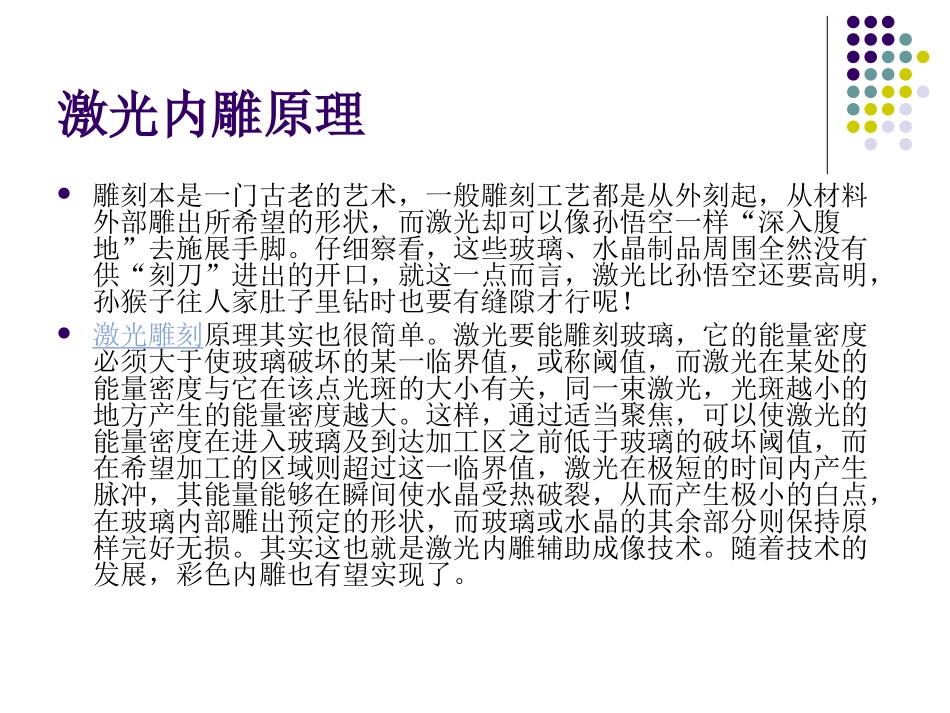

激光雕刻产品的设计与制作成都理工大学工程技术学院2012水晶内雕是以激光机将一定波长的激光打入水晶内部，令水晶内部的特定部位发生细微的爆裂形成气泡，从而勾勒出预置形状的一种水晶加工工艺，也泛指以这种工艺加工出来的水晶工艺品。激光内雕原理雕刻本是一门古老的艺术，一般雕刻工艺都是从外刻起，从材料外部雕出所希望的形状，而激光却可以像孙悟空一样“深入腹地”去施展手脚。仔细察看，这些玻璃、水晶制品周围全然没有供“刻刀”进出的开口，就这一点而言，激光比孙悟空还要高明，孙猴子往人家肚子里钻时也要有缝隙才行呢！激光雕刻原理其实也很简单。激光要能雕刻玻璃，它的能量密度必须大于使玻璃破坏的某一临界值，或称阈值，而激光在某处的能量密度与它在该点光斑的大小有关，同一束激光，光斑越小的地方产生的能量密度越大。这样，通过适当聚焦，可以使激光的能量密度在进入玻璃及到达加工区之前低于玻璃的破坏阈值，而在希望加工的区域则超过这一临界值，激光在极短的时间内产生脉冲，其能量能够在瞬间使水晶受热破裂，从而产生极小的白点，在玻璃内部雕出预定的形状，而玻璃或水晶的其余部分则保持原样完好无损。其实这也就是激光内雕辅助成像技术。随着技术的发展，彩色内雕也有望实现了。激光内雕的原理是光的干涉现象。将两束激光从不同的角度射入透明物体（如玻璃、水晶等），准确地交汇在一个点上。由于两束激光在交点上发生干涉和抵消，其能量由光能转换为内能，放出大量热量，将该点融化形成微小的空洞。由机器准确地控制两束激光在不同位置上交汇，制造出大量微小的空洞，最后这些空洞就形成了所需要的图案，这就是激光内雕的原理。在激光内雕时，不用担心射入的激光会融掉一直线上的物质，因为激光在穿过透明物体时维持光能形式，不会产生多余热量，只有在干涉点处才会转化为内能并融化物质。水晶立光机内雕刻出来的作品在色彩上变得更为丰富是必然的。利用水晶玻璃工艺品的内雕部分对光线具有较强的反射、折射作用，而空白部分对光线具有较好的通透性能的光学原理，由微控制电路按照三基色调色板原理，分别控制几种色彩的灯，在“内雕”图像上混色，变化出多种绚丽的色彩，从而使原本白色的内雕图像呈现出五彩缤纷、光彩夺目的效果。本节小结1激光内雕的原理2激光内雕的实际操作激光切割机操作成都理工大学工程技术学院激光内雕机是深圳大族激光有限公司生产的HAN’SLASERPHANTOMI系列绿激光水晶内雕机，它采用半导体侧面泵浦固体激光器并经过倍频后产生的绿光和本公司自行研制开发的控制软件，是集激光技术、精密机械、电子技术、计算机等学科于一体的高新技术产品。具有雕刻速度快、雕刻的图像细腻逼真、稳定性好、无污染、噪音低等优点，控制软件采用流行的WINDOWS界面，简洁明了，易于掌握。由激光器输出波长为532nm的激光束经扩束镜扩束后，再射到方头里振镜扫描器的反射镜上，振镜扫描器在计算机控制下高速摆动，使激光束在平面X、Y两维方向上进行扫描形成平面图像，而三维图像是靠振镜及工作台的联合动作实现的。通过镜头将激光束聚焦在加工物体的表面或内部形成一个个微细的、高能量密度的光斑，每一个高能量的激光脉冲瞬间就在物体表面烧蚀形成雕刻。经过计算机控制连续不断的重复这一过程，预先设计好的字符、图形等内容就永久地蚀刻在物体表面或内部。主控箱的作用是控制整台设备的运行，包括对激光电源、X、Y振镜驱动器、冷却系统等部件的控制。给激光器提供电源，电源的电流是通过专用智能恒流模块来实施控制的。智能恒流模块根据给定值确定输出电流的大小，同时根据电流传感器反馈的实际电流值和实际电流的上升斜率来快速调节功率元器件的输出电流，实现高速、精密的电流闭环控制。主控箱面板上有电流显示、电流调节旋钮、总启动按钮、激光器电源开关、振镜驱动器电源开关、声光Q驱动器开关、钥匙开关、急停开关、空气开关、报警指示灯等。电流显示(CURRENT)面板上的三位半数显表显示的是电源实际输出电流值。电流调节旋钮，顺时针转动为加大电流输出，逆时针则减小电流输出。总启动按钮(START)总启动按...
