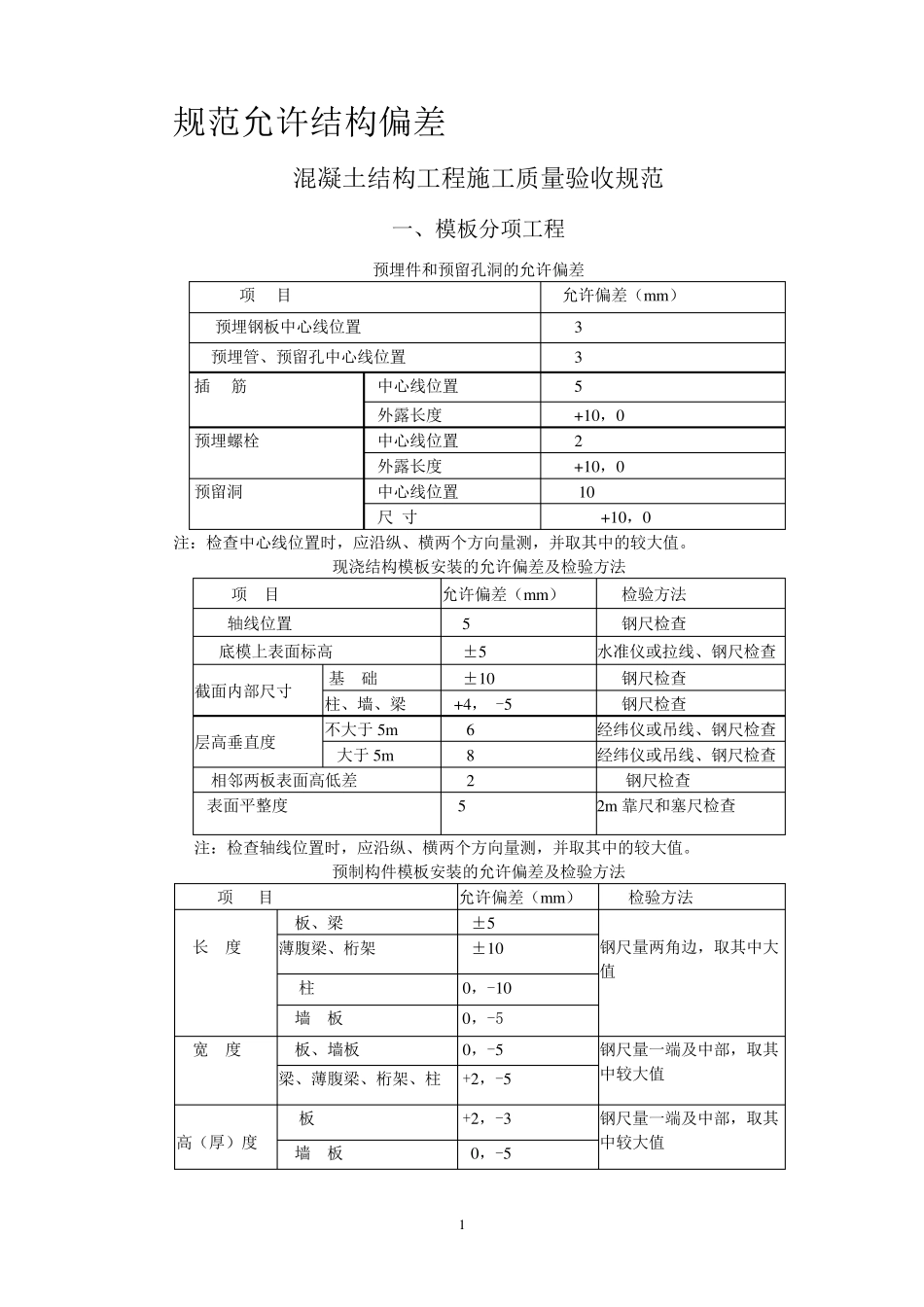

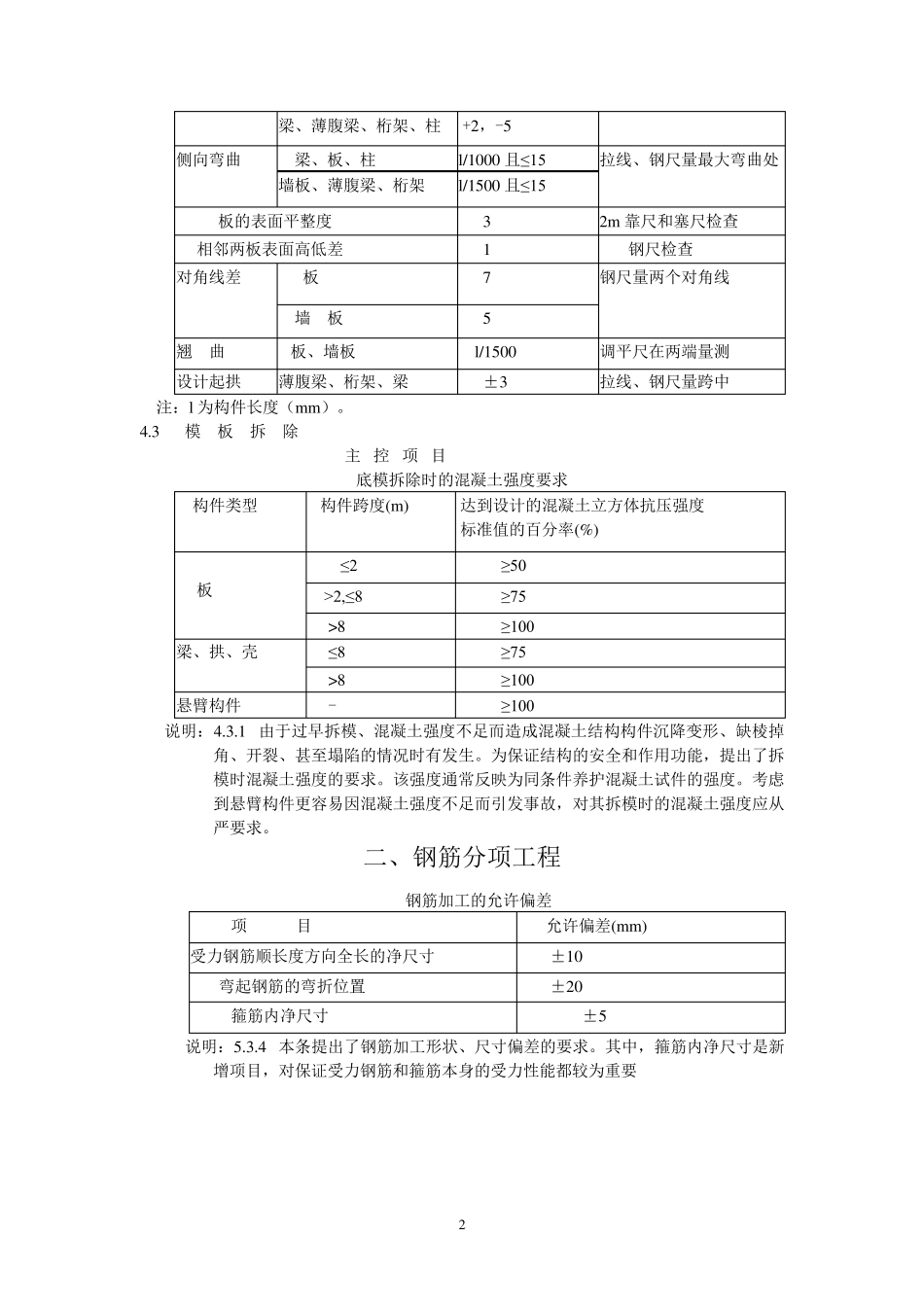

1 规范允许结构偏差 混凝土结构工程施工质量验收规范 一、模板分项工程 预埋件和预留孔洞的允许偏差 项 目 允许偏差(m m ) 预埋钢板中心线位置 3 预埋管、预留孔中心线位置 3 插 筋 中心线位置 5 外露长度 +10,0 预埋螺栓 中心线位置 2 外露长度 +10,0 预留洞 中心线位置 10 尺 寸 +10,0 注:检查中心线位置时,应沿纵、横两个方向量测,并取其中的较大值。 现浇结构模板安装的允许偏差及检验方法 项 目 允许偏差(m m ) 检验方法 轴线位置 5 钢尺检查 底模上表面标高 ±5 水准仪或拉线、钢尺检查 截面内部尺寸 基 础 ±10 钢尺检查 柱、墙、梁 +4, -5 钢尺检查 层高垂直度 不大于 5m 6 经纬仪或吊线、钢尺检查 大于 5m 8 经纬仪或吊线、钢尺检查 相邻两板表面高低差 2 钢尺检查 表面平整度 5 2m 靠尺和塞尺检查 注:检查轴线位置时,应沿纵、横两个方向量测,并取其中的较大值。 预制构件模板安装的允许偏差及检验方法 项 目 允许偏差(m m ) 检验方法 长 度 板、梁 ±5 钢尺量两角边,取其中大 值 薄腹梁、桁架 ±10 柱 0,-10 墙 板 0,-5 宽 度 板、墙板 0,-5 钢尺量一端及中部,取其 中较大值 梁、薄腹梁、桁架、柱 +2,-5 高(厚)度 板 +2,-3 钢尺量一端及中部,取其 中较大值 墙 板 0,-5 2 梁、薄腹梁、桁架、柱 +2,-5 侧向弯曲 梁、板、柱 l/1000 且≤15 拉线、钢尺量最大弯曲处 墙板、薄腹梁、桁架 l/1500 且≤15 板的表面平整度 3 2m 靠尺和塞尺检查 相邻两板表面高低差 1 钢尺检查 对角线差 板 7 钢尺量两个对角线 墙 板 5 翘 曲 板、墙板 l/1500 调平尺在两端量测 设计起拱 薄腹梁、桁架、梁 ±3 拉线、钢尺量跨中 注:l 为构件长度(m m )。 4.3 模 板 拆 除 主 控 项 目 底模拆除时的混凝土强度要求 构件类型 构件跨度(m ) 达到设计的混凝土立方体抗压强度 标准值的百分率(%) 板 ≤2 ≥50 >2,≤8 ≥75 >8 ≥100 梁、拱、壳 ≤8 ≥75 >8 ≥100 悬臂构件 - ≥100 说明:4.3.1 由于过早拆模、混凝土强度不足而造成混凝土结构构件沉降变形、缺棱掉角、开裂、甚至塌陷的情况时有发生。为保证结构的安全和作用功能,提出了拆模时混凝土强度的要求。该强度通常反映为同条件养护混凝土试件的强度。考虑到悬臂构件更容易因混凝土强度不足...
