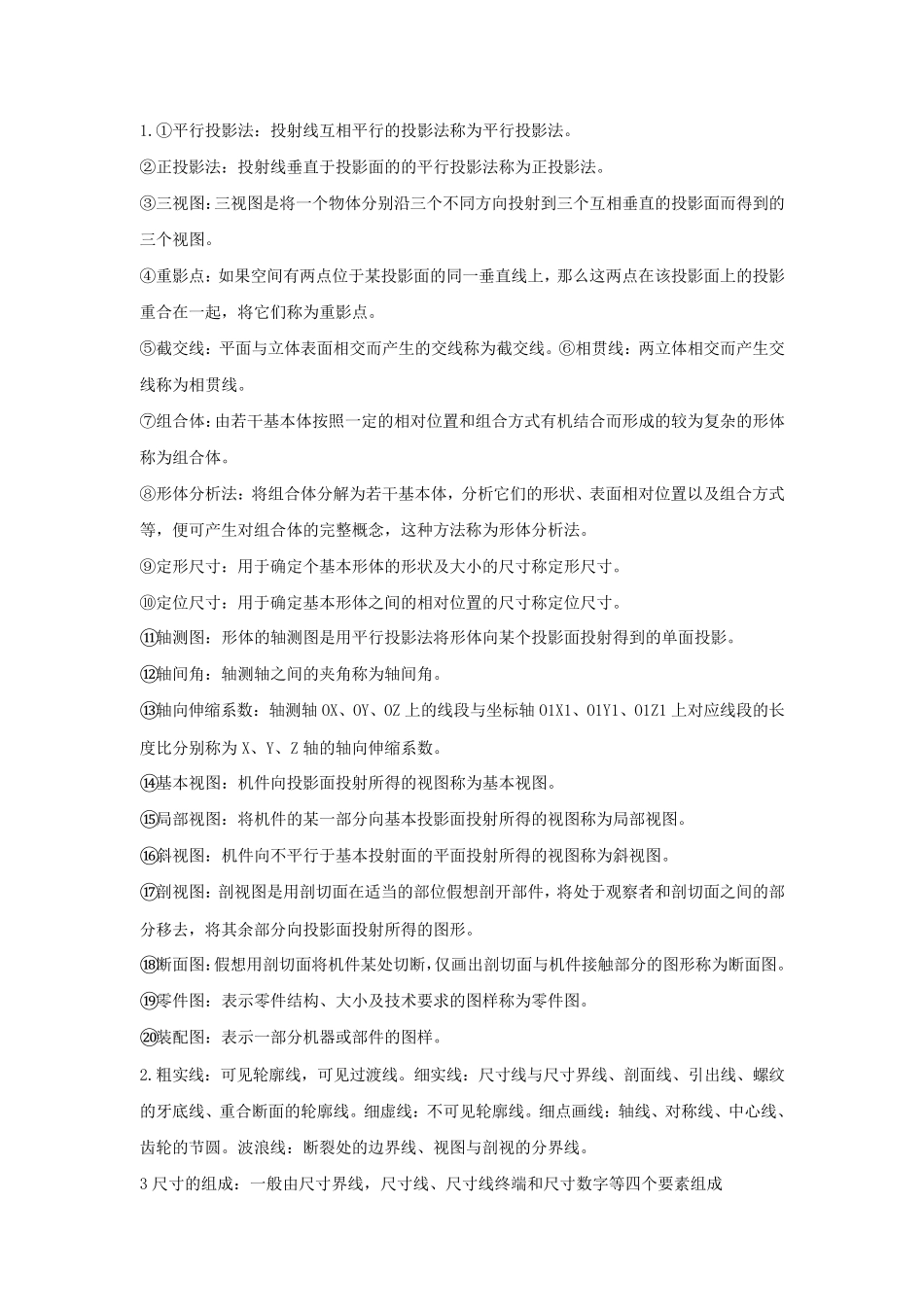

1.①平行投影法：投射线互相平行的投影法称为平行投影法。 ②正投影法：投射线垂直于投影面的的平行投影法称为正投影法。 ③三视图：三视图是将一个物体分别沿三个不同方向投射到三个互相垂直的投影面而得到的三个视图。 ④重影点：如果空间有两点位于某投影面的同一垂直线上，那么这两点在该投影面上的投影重合在一起，将它们称为重影点。 ⑤截交线：平面与立体表面相交而产生的交线称为截交线。⑥相贯线：两立体相交而产生交线称为相贯线。 ⑦组合体：由若干基本体按照一定的相对位置和组合方式有机结合而形成的较为复杂的形体称为组合体。 ⑧形体分析法：将组合体分解为若干基本体，分析它们的形状、表面相对位置以及组合方式等，便可产生对组合体的完整概念，这种方法称为形体分析法。 ⑨定形尺寸：用于确定个基本形体的形状及大小的尺寸称定形尺寸。 ⑩定位尺寸：用于确定基本形体之间的相对位置的尺寸称定位尺寸。 ⑪轴测图：形体的轴测图是用平行投影法将形体向某个投影面投射得到的单面投影。 ⑫轴间角：轴测轴之间的夹角称为轴间角。 ⑬轴向伸缩系数：轴测轴 OX、OY、OZ 上的线段与坐标轴 O1X1、O1Y1、O1Z1 上对应线段的长度比分别称为 X、Y、Z 轴的轴向伸缩系数。 ⑭基本视图：机件向投影面投射所得的视图称为基本视图。 ⑮局部视图：将机件的某一部分向基本投影面投射所得的视图称为局部视图。 ⑯斜视图：机件向不平行于基本投射面的平面投射所得的视图称为斜视图。 ⑰剖视图：剖视图是用剖切面在适当的部位假想剖开部件，将处于观察者和剖切面之间的部分移去，将其余部分向投影面投射所得的图形。 ⑱断面图：假想用剖切面将机件某处切断，仅画出剖切面与机件接触部分的图形称为断面图。⑲零件图：表示零件结构、大小及技术要求的图样称为零件图。 ⑳装配图：表示一部分机器或部件的图样。 2.粗实线：可见轮廓线，可见过渡线。细实线：尺寸线与尺寸界线、剖面线、引出线、螺纹的牙底线、重合断面的轮廓线。细虚线：不可见轮廓线。细点画线：轴线、对称线、中心线、齿轮的节圆。波浪线：断裂处的边界线、视图与剖视的分界线。 3 尺寸的组成：一般由尺寸界线，尺寸线、尺寸线终端和尺寸数字等四个要素组成 4 投影面垂直线的特性为：直线垂直于投影面时，它在该投影面上的投影积聚为一点；其他两个投影与相应的投影轴垂直，且反映线段的实长 5 投影面平行线的特性为： （1）线段平行于投影面时，它在该投影...
