工艺管道、吹扫、清洗施工方案(阳光)VIP免费

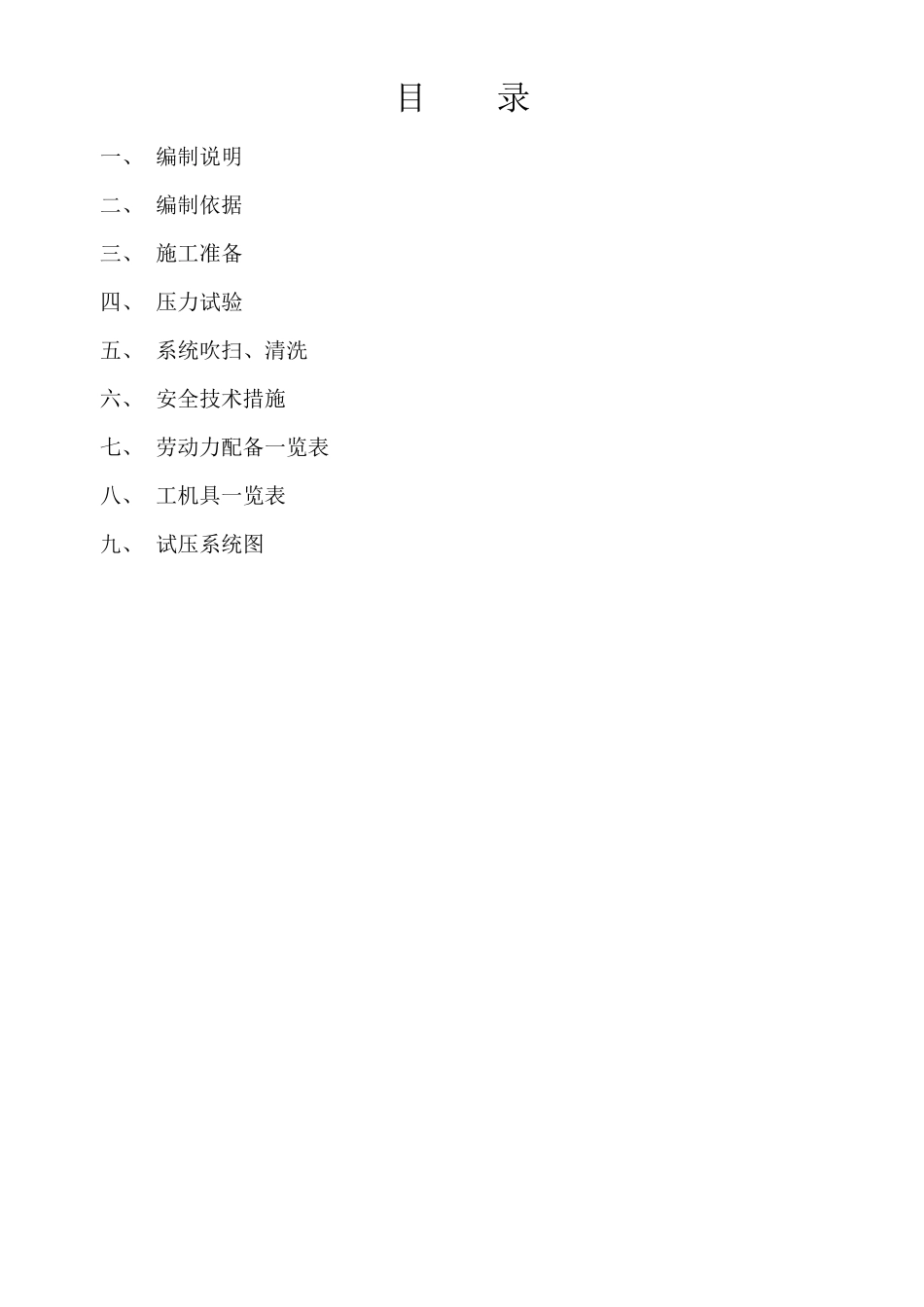

工艺管道、吹扫、清洗施工方案(阳光)_第1页
1/8

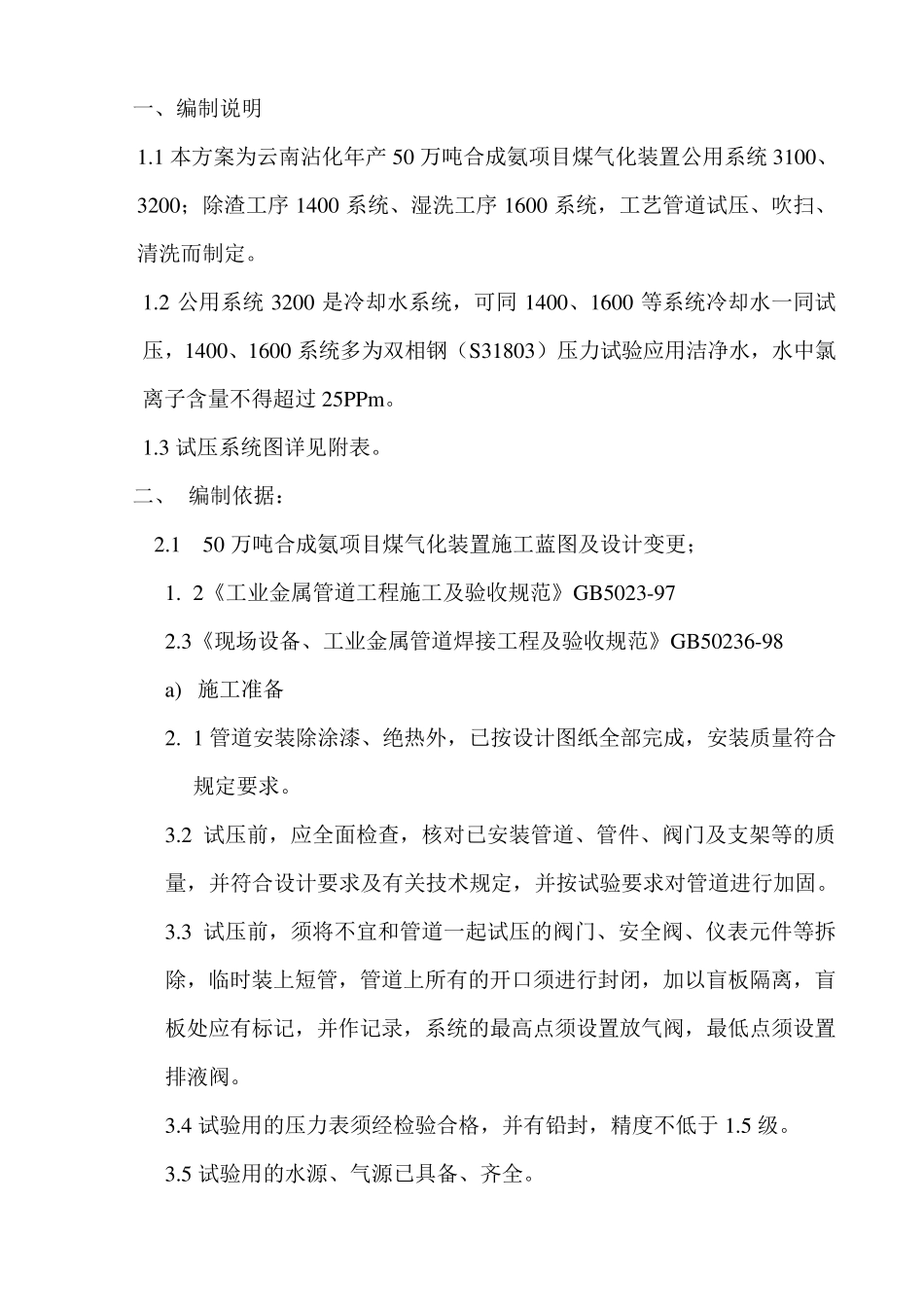

工艺管道、吹扫、清洗施工方案(阳光)_第2页
2/8

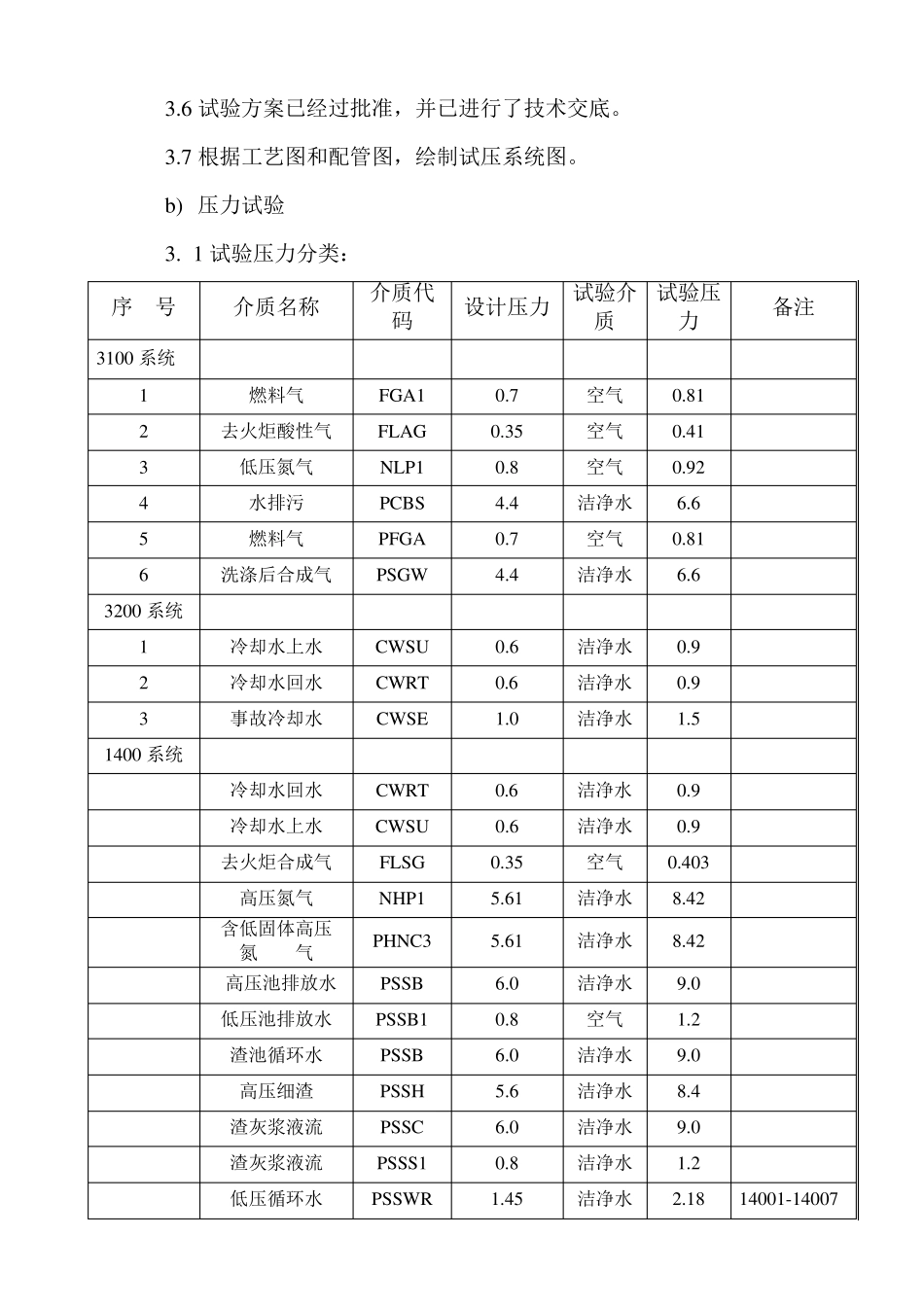

工艺管道、吹扫、清洗施工方案(阳光)_第3页
3/8
目 录 一、 编制说明 二、 编制依据 三、 施工准备 四、 压力试验 五、 系统吹扫、清洗 六、 安全技术措施 七、 劳动力配备一览表 八、 工机具一览表 九、 试压系统图 一、编制说明 1.1 本方案为云南沾化年产 50 万吨合成氨项目煤气化装置公用系统 3100、3200;除渣工序 1400 系统、湿洗工序 1600 系统,工艺管道试压、吹扫、清洗而制定。 1.2 公用系统 3200 是冷却水系统,可同 1400、1600 等系统冷却水一同试压,1400、1600 系统多为双相钢(S31803)压力试验应用洁净水,水中氯离子含量不得超过 25PPm 。 1.3 试压系统图详见附表。 二、 编制依据: 2.1 50 万吨合成氨项目煤气化装置施工蓝图及设计变更; 1. 2《工业金属管道工程施工及验收规范》GB5023-97 2.3《现场设备、工业金属管道焊接工程及验收规范》GB50236-98 a) 施工准备 2. 1 管道安装除涂漆、绝热外,已按设计图纸全部完成,安装质量符合规定要求。 3.2 试压前,应全面检查,核对已安装管道、管件、阀门及支架等的质量,并符合设计要求及有关技术规定,并按试验要求对管道进行加固。 3.3 试压前,须将不宜和管道一起试压的阀门、安全阀、仪表元件等拆除,临时装上短管,管道上所有的开口 须进行封 闭 ,加以 盲 板 隔 离,盲板 处 应有标 记 ,并作 记 录 ,系统的最 高 点 须设置放 气阀,最 低 点 须设置排 液 阀。 3.4 试验用的压力表须经 检验合格 ,并有铅 封 ,精 度 不低 于 1.5 级 。 3.5 试验用的水源 、气源 已具 备、齐 全。 3.6 试验方案已经过批准,并已进行了技术交底。 3.7 根据工艺图和配管图,绘制试压系统图。 b) 压力试验 3. 1 试验压力分类: 序 号 介质名称 介质代码 设计压力 试验介质 试验压力 备注 3100 系统 1 燃料气 FGA1 0.7 空气 0.81 2 去火炬酸性气 FLAG 0.35 空气 0.41 3 低压氮气 NLP1 0.8 空气 0.92 4 水排污 PCBS 4.4 洁净水 6.6 5 燃料气 PFGA 0.7 空气 0.81 6 洗涤后合成气 PSGW 4.4 洁净水 6.6 3200 系统 1 冷却水上水 CWSU 0.6 洁净水 0.9 2 冷却水回水 CWRT 0.6 洁净水 0.9 3 事故冷却水 CWSE 1.0 洁净水 1.5 1400 系统 冷却水回水 CWRT 0.6 洁净水 0.9 冷却水上水 CWSU 0.6 洁净水 0.9 去火炬合成气 FLSG 0.35 空气 0.403 高压氮气 N...
