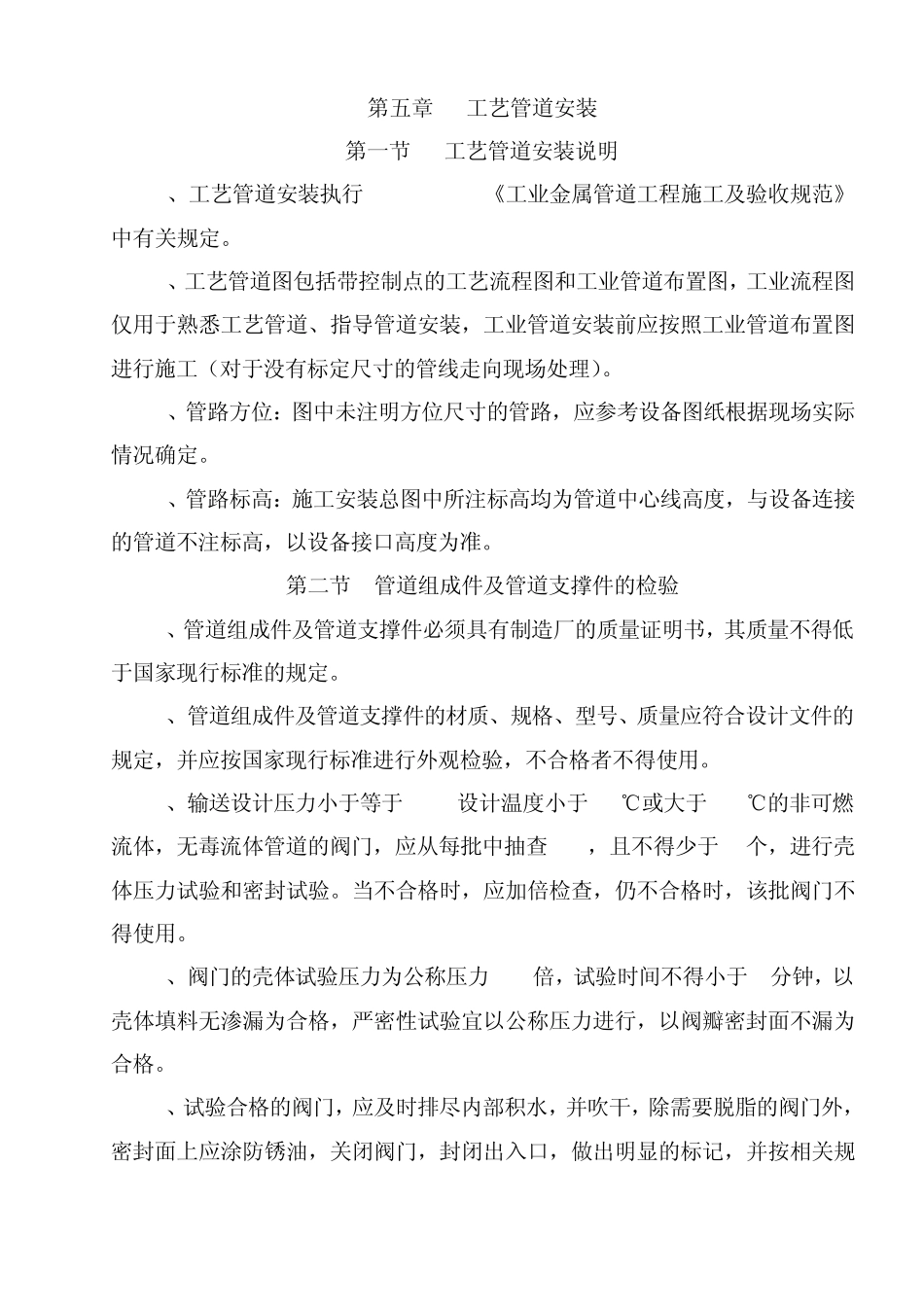

第五章 工艺管道安装 第一节 工艺管道安装说明 1、工艺管道安装执行 GB50235-97《工业金属管道工程施工及验收规范》中有关规定。 2、工艺管道图包括带控制点的工艺流程图和工业管道布置图，工业流程图仅用于熟悉工艺管道、指导管道安装，工业管道安装前应按照工业管道布置图进行施工（对于没有标定尺寸的管线走向现场处理）。 3、管路方位：图中未注明方位尺寸的管路，应参考设备图纸根据现场实际情况确定。 4、管路标高：施工安装总图中所注标高均为管道中心线高度，与设备连接的管道不注标高，以设备接口高度为准。 第二节 管道组成件及管道支撑件的检验 1、管道组成件及管道支撑件必须具有制造厂的质量证明书，其质量不得低于国家现行标准的规定。 2、管道组成件及管道支撑件的材质、规格、型号、质量应符合设计文件的规定，并应按国家现行标准进行外观检验，不合格者不得使用。 3、输送设计压力小于等于 1Mpa设计温度小于-29℃或大于 186℃的非可燃流体，无毒流体管道的阀门，应从每批中抽查 10%，且不得少于 1个，进行壳体压力试验和密封试验。当不合格时，应加倍检查，仍不合格时，该批阀门不得使用。 4、阀门的壳体试验压力为公称压力1.5倍，试验时间不得小于 5分钟，以壳体填料无渗漏为合格，严密性试验宜以公称压力进行，以阀瓣密封面不漏为合格。 5、试验合格的阀门，应及时排尽内部积水，并吹干，除需要脱脂的阀门外，密封面上应涂防锈油，关闭阀门，封闭出入口，做出明显的标记，并按相关规 1 定填写阀门试验记录。 第三节 管子切割 1、碳素钢管、合金钢管宜采用机械方法切割，当采用氧气乙炔火焰切割时，必须保证尺寸正确和表面平整。 2、管子切口质量应符合下列规定： （1）切口表面应平整、无裂纹、重皮、毛刺、凹凸、缩口等。 （2）切口端面倾斜偏差，不应大于管子外径的 1%，且不得超过 3㎜。 第四节 管道焊接 1、管道焊接必须有持证焊工施焊。 2、焊接工程所采用的材料，应符合设计文件的规定。 3、材料必须具有制造厂的质量证明书，其质量不得低于国家现行标准规定。 4、《碳钢焊条》（GB5117），《低合金钢焊条》（GB5118）的规定。 5、管子或管件对接焊缝组对时，内壁应其平，内壁错边量不宜超过管壁厚度的 10%，且不应大于 2㎜。 第五节 钢制管道的安装 1、管道的安装应按从大到小的顺序进行。 2、管道安装应具备下列条； （1）与管道有关的土建工程已检验合格，满足安装要求，...
