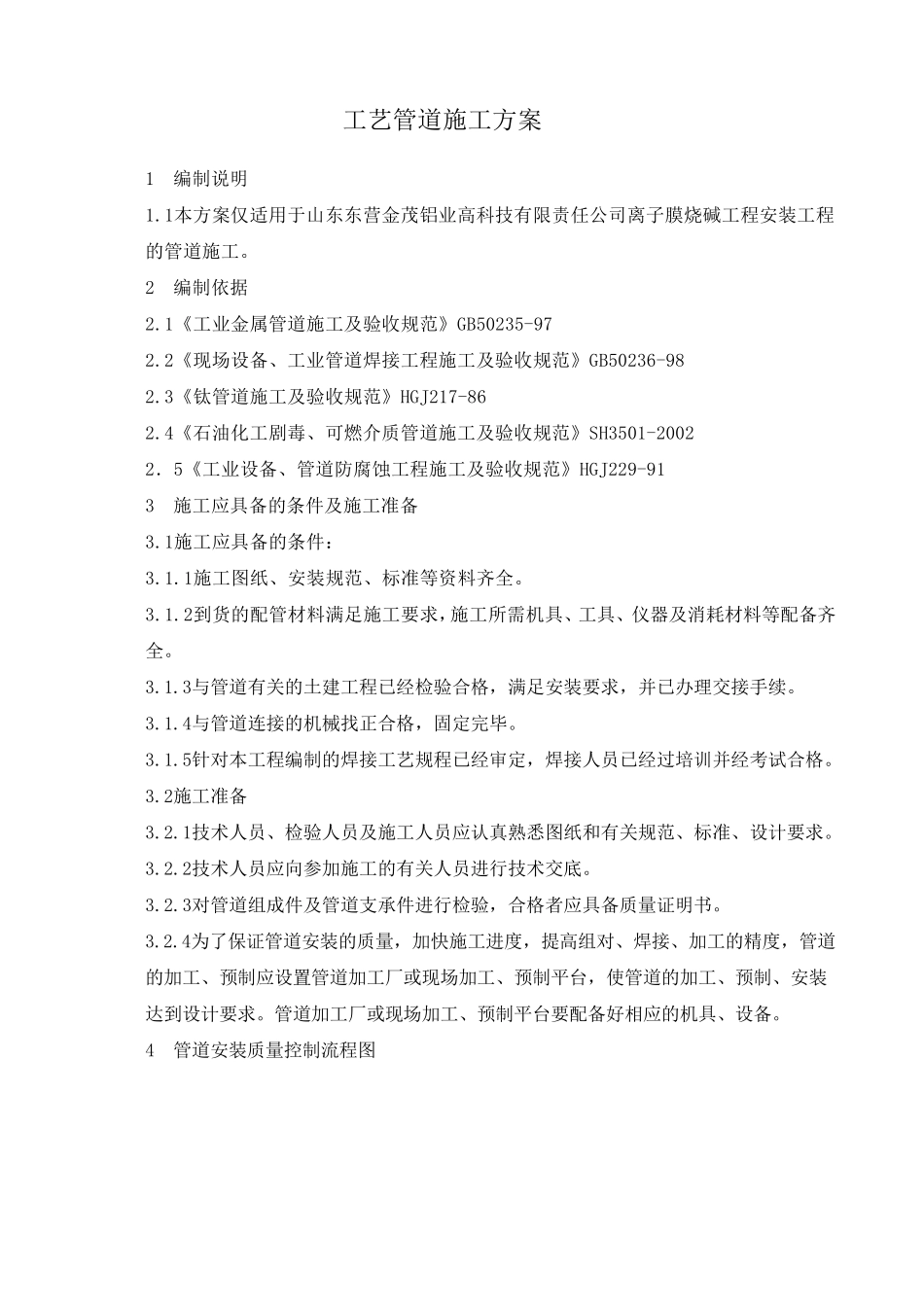

工艺管道施工方案1编制说明1.1本方案仅适用于山东东营金茂铝业高科技有限责任公司离子膜烧碱工程安装工程的管道施工。2编制依据2.1《工业金属管道施工及验收规范》GB50235-972.2《现场设备、工业管道焊接工程施工及验收规范》GB50236-982.3《钛管道施工及验收规范》HGJ217-862.4《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-20022．5《工业设备、管道防腐蚀工程施工及验收规范》HGJ229-913施工应具备的条件及施工准备3.1施工应具备的条件：3.1.1施工图纸、安装规范、标准等资料齐全。3.1.2到货的配管材料满足施工要求，施工所需机具、工具、仪器及消耗材料等配备齐全。3.1.3与管道有关的土建工程已经检验合格，满足安装要求，并已办理交接手续。3.1.4与管道连接的机械找正合格，固定完毕。3.1.5针对本工程编制的焊接工艺规程已经审定，焊接人员已经过培训并经考试合格。3.2施工准备3.2.1技术人员、检验人员及施工人员应认真熟悉图纸和有关规范、标准、设计要求。3.2.2技术人员应向参加施工的有关人员进行技术交底。3.2.3对管道组成件及管道支承件进行检验，合格者应具备质量证明书。3.2.4为了保证管道安装的质量，加快施工进度，提高组对、焊接、加工的精度，管道的加工、预制应设置管道加工厂或现场加工、预制平台，使管道的加工、预制、安装达到设计要求。管道加工厂或现场加工、预制平台要配备好相应的机具、设备。4管道安装质量控制流程图5管道组成件及管道支承件的检验5.1一般规定5.1.1管道组成件及管道支承件在安装前必须进行检验，其产品必须具有制造厂的质量证明书，并应按设计要求核对其规格、型号、材质，并进行外观检查。管道组成件表面应无裂纹、缩孔、夹渣、折迭、重皮等缺陷，表面不得有超过壁厚负偏差的锈蚀和凹陷。螺纹密封面应良好，精度及光洁度达到设计要求。5.1.2钢管的质量证明书上应注明：a)供货方名称或印记、标准号、钢的牌号、炉罐号、批号、交货状态。b)品种名称、规格及质量等级、产品标准中所规定的各项检验结果、技术监督部门印记。图纸会审做领料计划材料验收理化检验材料保管、发放合格证 检验报告材料出库检查现场材料管理开工报告施工方案会审记录焊材烘干、发放、回收焊接组对检查阀门试压记录安装下料、预制标志转移清洗、除锈焊缝返修焊缝检查焊缝热处理无损检测焊接记录检测报告温度曲线记录返修报告压力试验三查四定吹洗竣工交工资料防腐绝热弹簧架调校安全阀调校其他技术要求试压报告系统联试5.2...
